La elección del cuadro de bicicleta es crucial para la experiencia de conducción. A continuación, exploraremos los diferentes materiales y tratamientos utilizados en la fabricación de cuadros, destacando sus características, ventajas y desventajas.
Aluminio: Ligereza y Abundancia
El aluminio es un metal abundante en la corteza terrestre, y su principal característica es su ligereza. Combinado con propiedades mecánicas moderadamente buenas, se convierte en el mejor metal para aplicaciones estructurales donde el peso es crítico. De hecho, entre el 75% y el 80% de un avión comercial está hecho de aluminio.
La producción de aluminio consume mucha energía, pero su producción a partir del reciclaje es muy barata y no se degrada en el proceso, sin importar cuántas veces se repita. Además, el aluminio no se corroe, lo que lo hace ideal para cuadros de bicicleta.
Por otro lado, no tiene una dureza muy elevada, lo que hace que sea fácil procesarlo industrialmente, conformarlo en tubos, cortarlo, estirarlo, doblarlo o mecanizarlo. Fabricar una estructura tubular de aluminio resulta más sencillo que hacerla de acero o titanio, porque la facilidad para cortar, mecanizar o doblar es mucho mayor con aluminio, consumiendo por tanto, menos energía y menos tiempo en las operaciones necesarias para dejar los tubos listos para soldar.
Soldadura del Aluminio
Para conseguir una soldadura de calidad en aluminio, es necesario un proceso muy cuidadoso y controlado, pero no todas las aleaciones se pueden soldar. De hecho, las aleaciones tradicionalmente soldables de aluminio no son las más resistentes.
El gran riesgo de las soldaduras de aluminio son las inclusiones porosas, esto son burbujas de gas que se quedan atrapadas dentro del cordón cuando el metal solidifica. Uno de los grandes riesgos a la hora de soldar es que las zonas cercanas se enfríen de diferente manera, una muy lentamente y otra muy rápidamente, esto produce tensiones internas que debilitan el material.
Es uno de los procesos de soldadura que proporcionan mejor calidad al producto acabado, pero es uno de los más difíciles y exigentes de ejecutar. Los soldadores cualificados para soldar aluminio con este proceso son trabajadores muy especializados, y podrán soldar de 12 a 14 cuadros por turno.
Conificado
Inventado a principios de los '80 (Cannondale fue pionera), viene a adaptar el menor módulo de elasticidad y la menor tolerancia a deformaciones del aluminio, a la fabricación de cuadros de bicicleta. Se creó para reforzar los extremos de los tubos que soportan la soldadura, en los que se producía un debilitamiento importante.
Esto ha resultado tener un efecto asociado muy importante: el conificado refuerza las zonas en las que los esfuerzos son mayores, los extremos. El conificado de los tubos se realiza con un estirado controlado del tubo. De que el conificado se realice en una o en dos fases, se obtiene un tubo doble o triple conificado, es decir, con dos o tres espesores distintos en su sección transversal.
Tratamiento Térmico
El material con el que esté fabricado el cuadro tiene que ser tratable térmicamente, para aliviar tensiones y restaurar las propiedades de la aleación en las zonas afectadas por el calor de la soldadura.
Soldar un material implica introducir, en la zona afectada por el calor, un montón de modificaciones metalúrgicas en el material de base, que introducen tensiones residuales debidas al ciclo de calentamiento-enfriamiento. Un cuadro de bicicleta o sus partes móviles, si es de suspensión, van enteramente soldados.
Solubilización: Es un tratamiento térmico que consiste en calentar el material en torno a los 530 ºC, el tiempo suficiente para asegurarse que la totalidad de la pieza se encuentra a esa temperatura y enfriar con rapidez en agua a no más de unos 30-35 ºC. Este tratamiento lo requieren, por ejemplo, los cuadros soldados de la serie 6061.
Endurecimiento por precipitación: Es un tratamiento térmico que también se llama envejecimiento. Se realiza como operación final, previa al pintado del cuadro, cuando ya se han soldado todos los componentes y se ha realizado la alineación.

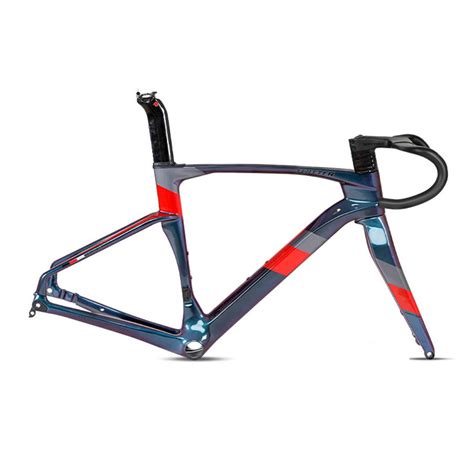

Carbono: Resistencia y Ligereza
A día de hoy, el carbono es el material más utilizado en la fabricación de bicicletas. Gracias a la combinación de resistencia y ligereza se logran cuadros con unas prestaciones incomparables. Además, los ingenieros pueden dejar volar su imaginación y, si la UCI se lo permite, fabricar bicicletas con diseños innovadores que mejoran el rendimiento del ciclista.
Una de las mayores ventajas de los cuadros de carbono es que se les puede moldear y diseñar para direcciones y ocasiones específicas. Esto no es posible con acero o aluminio.Además, el peso ligero de la fibra de carbono y su increíble resistencia a la fatiga la hacen extremadamente lucrativa para los ciclistas ávidos.
Si bien el material está hecho de fibras similares a pelos, el mito que rodea a los cuadros de carbono es que no son tan fuertes como el acero y otros cuadros tradicionales. El carbono es más frágil ante impactos bruscos, y no es raro que se pueda partir o romper el cuadro de la bicicleta seriamente tras una caída.
Reparación de Cuadros de Carbono
Sí, los cuadros o componentes de las bicicletas de carbono son definitivamente reparables. Sin embargo, esto puede no ser para todos, ya que requiere muchos materiales complejos y experiencia.
Una de las razones más comunes por las que los cuadros de bicicleta de carbono son tan caros es porque se ensamblan casi en su totalidad a mano y requieren casi el mismo esfuerzo minucioso para repararlos. Es casi imposible automatizar el proceso de montaje y reparación.Se requiere una inspección adecuada y disciplina profesional para evaluar y reparar cualquier hematoma.
Pasos para la reparación:
- Limpiar la zona dañada.
- Lijar la zona.
- Aplicar resina epoxi y endurecedor.
- Colocar capas de fibra de carbono.
- Envolver con cinta retráctil y dejar curar.
Es extremadamente importante encontrar un técnico experimentado para reparar su bicicleta de fibra de carbono. Las lesiones por carbono a veces hacen que sea difícil determinar el daño y, a menudo, las personas andan en una bicicleta dañada con muy pocos daños.
Mantenimiento de Cuadros de Carbono
Para que un cuadro de carbono funcione y luzca como el primer día, hay que cuidarlo. Si acabas de comprar tu primera bicicleta con cuadro de carbono, aplica el principio de precaución. Empezando por el manual de usuario/propietario que se puede leer/descargar en la web del fabricante. Cuanta más información de calidad tengas, mejor. Piensa que simplemente apretar en exceso el tornillo del anclaje de la tija del sillín puede dañar un cuadro de carbono. Así que cuidado.
- No aparques la bici con un solo punto de apoyo.
- Al guardar y transportar la bicicleta, evita las altas temperaturas.
- Limpia el cuadro con productos adecuados.
- Inspecciona tu cuadro aprovechando su limpieza.
- Usa una dinamométrica para ajustar el par de apriete.
Duración de un Cuadro de Carbono
La longevidad de un cuadro de carbono puede variar dependiendo de varios factores. Como en cualquier otro producto, la calidad de la materia prima con la que se elabora determina de manera fundamental su resistencia y durabilidad. Cuanto mejor sea la calidad de las fibras de carbono y la resina utilizada en la fabricación del cuadro, más larga será su vida útil.
Un cuadro de carbono bien mantenido y utilizado adecuadamente puede durar entre 10 y 15 años.
Acero: Robustez y Tradición
Tras ser el componente mas utilizado durante muchos años, el acero prácticamente se ha extinguido de los catálogos de bicis en poco tiempo. Yo de lo único que oí quejarse a los usuarios era del elevado peso.
Si un cuadro se construye en buen ACERO puede que pese menos, igual o unos gramos mas que uno de Titanio o uno de Aluminio, pero siempre será mucho más cómodo, resistente y duradero que el Aluminio, menos flexible pero igual de cómodo que el Titanio (y mas barato) aunque susceptible a la oxidación (por lo que requerirá una protección especial).
Una buena tubería de Acero conificada es costosa de producir pero ofrece facilidad de trabajo aceptando una variada calidad y tipos de soldadura mucho mas resistentes que la del Aluminio.
el ACERO no ha muerto, ha sido ávida y desacertadamente relegado a bicis o de muy baja gama o exclusivas y artesanales, pero volverá...
Tipos de Acero:
- ACERO "DULCE": Son cuadros que no tienen en cuenta el "factor elasticidad".
- ACERO "HI TEN":no mucho más caro que el Acero pero sí, un poco mejor, es el Acero con bajo tenor de carbon.
ESPESOR VARIABLE (DOUBLE o TRIPLE BUTTED): cuando escuchamos estas palabras, significa que los ultimos 50mm de los extremos son de un 40 % más gruesa que en el centro.
Tipos de Soldadura:
- SOLDADURA CLASICA: el proceso comun utiliza un relleno metalico normal.
- SOLDADURA TIG: (Tugsten Inert Gas) Ofrece buenos resultados en tuberias de paredes delgadas. Un trozo de tungsteno reemplaza la varilla de acero consumible.

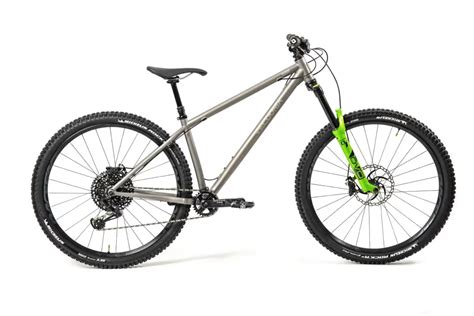

Titanio: Exclusividad y Resistencia
Y hablando de exclusividades, el rey ha sido siempre y sigue siendo el titanio. Antaño (y ahora no sé) se fabricaban cuadros de titanio, material extremadamente resitente y rígido en comparación con su peso.
El titanio no es nada rígido, es más, es un material superelástico (de todas formas todo depende de las geometrías que le des a la bici). Si un cuadro se construye en TITANIO con un peso final mucho menor que el de un buen Acero, latiguea demasiado.
Aleaciones de Aluminio: Series y Tratamientos
En la fabricación de cuadros para bicicleta, la inmensa mayoría de los cuadros de bicicleta, así como otros muchos componentes, se fabrican en aluminio. Este es el material por excelencia en la industria de la bici, y es difícil que sea desbancado, sus ventajas son muchas.
Las aleaciones de aluminio se clasifican según el aleante mayoritario, es decir, aquel elemento que está en mayor cantidad, aparte por supuesto del aluminio. Según éste, se agrupan las aleaciones en 8 grupos o series, identificadas por cuatro cifras, desde la 1xxx hasta la 8xxx (o, como se dice normalmente, de la "mil" a la "ochomil").
Series de Aleaciones de Aluminio
- 1xxx: Aluminios de alta pureza.
- 2xxx: Aleados con cobre, mejoran la resistencia mecánica.
- 6xxx: Con magnesio y silicio, se conforman fácilmente y tienen buenas propiedades mecánicas.
- 7xxx: Con cinc, tienen magníficas propiedades mecánicas.
Es importante recordar que aunque a priori se pudiera pensar que es así, un número mayor no significa que sea un material "mejor".
Tratamientos Térmicos
Algunas aleaciones son tratables térmicamente, cambiando de manera importante sus propiedades. Concretamente, las de las series que nos interesan a nosotros son todas tratables.
El tratamiento térmico se indica a continuación del número de la aleación, con una T y un número detrás, que indica el proceso que ha seguido. El habitual T6, por ejemplo, es un tratamiento de solubilización en caliente y envejecimiento artificial.
Escandio
Otro elemento con efectos parecidos es el circonio (Zr), que ciertas marcas incorporan en las aleaciones que usan, aunque su efecto es menos importante que el escandio y está mucho menos extendido su uso para cuadros y componentes de bicicletas.
Las aleaciones de aluminio con escandio son una relativa novedad en el mundo de la bicicleta, aunque fue una innovación de la industria militar (cómo no) soviética hace más de 30 años.
Aluminio 6061 vs 7005
En general el aluminio de la serie 7005 es más fácil de tratar y de fabricar. Es bastante más flexible que el 6061, lo que lo hace muy adecuado para algunos tipos de bicis. El aluminio 6061, si es fabricado correctamente, es más duro y resistente (son conceptos diferentes) que el 7005, pero no es tan flexible y puede llegar a ser algo más pesado que el 7005.
Garantía en Cuadros de Bicicleta
La garantía puede ser un factor determinante para elegir la marca de nuestra bici, por la confianza y seguridad que nos ofrece ante posibles incidencias. La garantía legal es una norma que protege a los que adquieren un producto o servicio, frente a posibles defectos o mal funcionamiento atribuibles al fabricante o suministrador.
En España, la garantía legal de los productos nuevos comercializados establece un período mínimo de cobertura de dos años, que se ampliarán a tres años a partir del 1 de enero de 2022.
La garantía que ofrece la marca de la bicicleta se refiere exclusivamente al cuadro. La garantía de los componentes corre a cargo de los fabricantes o distribuidores nacionales de cada uno de estos, y suele ser de dos años, que es el plazo legal vigente en la actualidad, pendiente de la ampliación a tres en 2022.
La garantía solo cubre los daños causados por defectos de materiales o fabricación, nunca los producidos por accidentes, mal uso de la bicicleta o un incorrecto mantenimiento. Las marcas tienen medios técnicos avanzados para comprobar el origen de estos daños, pero no siempre es fácil discernir si una rotura o fisura se debe a un defecto de fabricación o a un mal uso.
Recomendaciones para no perder la garantía:
- No cambiar la pintura.
- Respetar los intervalos de mantenimiento.
- Evitar reparaciones inadecuadas.
- No usar la bicicleta para actividades para las que no está diseñada.
Cómo elegir la TALLA de tu BICI | ¡Sin estudio Biomecánico!
Tabla Comparativa de Materiales para Cuadros de Bicicleta
| Material | Ventajas | Desventajas |
|---|---|---|
| Aluminio | Ligero, abundante, resistente a la corrosión, fácil de procesar | Menor dureza, requiere soldadura cuidadosa |
| Carbono | Muy ligero, alta resistencia, diseño personalizable | Coste elevado, vulnerable a impactos |
| Acero | Robusto, cómodo, duradero, más económico | Más pesado, susceptible a la oxidación |
| Titanio | Exclusivo, resistente, superelástico | Coste elevado, puede ser demasiado flexible |
