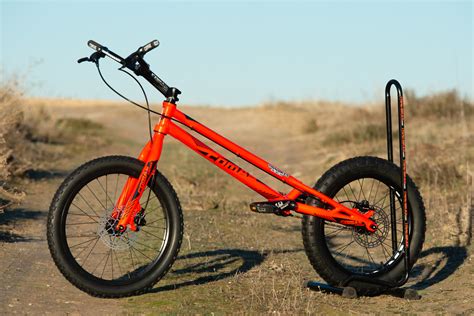

Tratamientos en la Fabricación de Cuadros de Bicicleta de Trial: Personalización y Rendimiento Óptimo

La fabricación de cuadros de bicicleta de trial es un proceso meticuloso que combina la artesanía con la tecnología avanzada para crear máquinas de alto rendimiento adaptadas a las necesidades de cada ciclista. Desde la selección de materiales hasta el ensamblaje final, cada etapa es crucial para garantizar la rigidez, resistencia y durabilidad necesarias para afrontar los desafíos del trial.

Nuestro taller es totalmente autosuficiente, todos los procesos necesarios para que la bicicleta quede terminada se hacen aquí, desde dar forma a los tubos, hasta el montaje de los componentes.

Metodología de Trabajo: Adaptación al Ciclista

Nuestra metodología de trabajo se basa en adaptar cada bicicleta al ciclista de la manera más precisa posible. Por eso, en lugar de proponer una geometría estándar, siempre hemos apostado por el «bike fitting». Una vez obtenemos la geometría final a través del formulario de bike fitting o recibimos las medidas personalizadas de tu estudio biomecánico, nuestros ingenieros la procesan y convierten en la base sobre la que se diseñará tu cuadro.

Disponemos de modelos de bicicletas para casi todas las disciplinas: XC, carretera, gravel, enduro, DH, trial y urbanas. Trabajamos con una gran variedad de tipos de tubos, de diferentes materiales y formas.

Mecanizado CNC y Soldadura: Precisión y Resistencia

Una vez tenemos todas las piezas correctamente diseñadas, a través de nuestras máquinas de control numérico «CNC» empezamos el mecanizado de las piezas correspondientes. Nuestras soldaduras son el resultado de muchos años de experiencia en este ámbito, soldando todo tipo de piezas, tubos y distintos metales. Una soldadura bien hecha hace que las bicicletas sean más rígidas, resistentes y menos propences a crear fisuras.

Tratamiento Térmico: Evitando Roturas

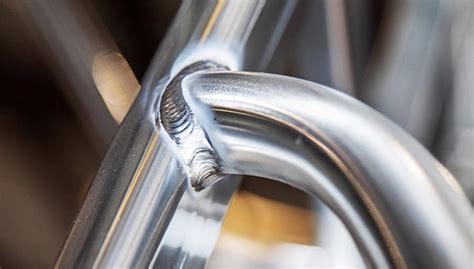

Todos los metales que son soldados llegan a altas temperaturas, cuando éstas se enfrían se crean tensiones internas en el material que más adelante se pueden traducir en rupturas no deseadas. Para evitar esto siempre aplicamos un tratamiento térmico. En las bicicletas de aluminio 7000, que es lo que utilizamos mayoritariamente, tan sólo se necesitan 72 horas de reposo para que el cuadro esté preparado para empezar su vida útil.

Pintura y Personalización

La pintura es una parte clave en la personalización y acabado de tu bicicleta. En caso de que se quiera que el montaje de los componentes lo hagamos nosotros, nosotros haremos el pedido de estos y serán previamente enviados al taller. El último paso para finalizar la bicicleta es incorporar todos los componentes acordados, dejándola acabada y preparada para salir a pedalear y disfrutar.

La bicicleta o cuadro final se puede venir a buscar directamente al taller de Perafort (Tarragona) o podemos enviarlo a casa incluyendo el precio de éste al coste final de la bicicleta.

Servicios Adicionales: Reparación y Ajuste

Gracias a nuestra metodología de trabajo artesanal, somos especialistas en adaptar nuestros productos a las necesidades físicas y preferencias estéticas de cada uno de nuestros clientes. Acabamos de incluir en nuestra página web la nueva sección Taller, dedicada a ofrecer un servicio completo de atención, reparación y ajuste de prácticamente cualquier componente de la bicicleta de trial. Además, este trabajo corre a cargo del Equipo Profesional de TrialBikes, que cuenta con más de 20 años de experiencia en la reparación de bicicletas de trial. Para ello, se emplean las mejores herramientas y las técnicas más precisas, con el máximo cuidado, dedicación y delicadeza que las piezas de una bicicleta de trial requieren.

Compatibilidad de Componentes en Cuadros de Trial

A la hora de comprar nuevos componentes de trial, es fundamental tener claro si el cuadro de trial es compatible con las nuevas piezas que queremos instalar.

Dirección

• Dirección externa 1 1/8”. Las direcciones externas 1 1/8” utilizan cazoletas que se insertan en el cuadro, quedando los rodamientos en el exterior del cuadro. Hace unos años, muchos cuadros de trial utilizaban dirección externa, aunque cada vez son menos frecuentes.
• Dirección semi-integrada 1 1/8”. Las direcciones semi-integradas 1 1/8” también utilizan cazoletas que se instalan en el cuadro, pero su diseño permite que ambos rodamientos queden en el interior del cuadro, mejor protegidos del polvo, agua y suciedad.
• Dirección cónica semi-integrada (“tapered”). Cada vez más, los cuadros de trialbici están introduciendo diseños para direcciones cónicas, es decir, direcciones en las que el rodamiento inferior es de mayor tamaño que el superior. Aunque la medida más habitual de dirección cónica es 1 1/8” - 1.5”, existen otras medidas específicas para cada cuadro.
• Dirección integrada. Las direcciones integradas no requieren cazoletas: en estas direcciones, el rodamiento se inserta directamente en el tubo de dirección del cuadro. Esto permite ahorrar peso al eliminar las cazoletas, simplificando el sistema.

A la hora de ver si nuestro cuadro de trial bici es compatible con una horquilla de trial, hay que tener en cuenta el tipo de tubo de dirección. Al igual que ocurre con las direcciones de trial, la horquilla de trial también puede tener un tubo de dirección compatible de 1 1/8” o cónico “tapered”.

Pedalier

• Pedalier roscado de 68mm. La mayoría de cuadros de trial de gama media cuentan con un tubo de pedalier roscado, de 68mm de anchura.
• Pedalier tipo Press Fit. Este tipo de eje pedalier no se instala roscado en el cuadro, sino que se inserta a presión en el tubo de pedalier del chasis. Algunos cuadros de alta gama Clean y Crewkerz utilizan este tipo de sistema pedalier.

Placas Protectoras

La mayoría de chasis de trial bici 20” cuentan con soportes para placa protectora de cuadro trial.

• Placas protectoras tradicionales. Las placas protectoras tradicionales son aquellas con anclaje de 3 tornillos: 1 tornillo bajo el tubo inferior del cuadro bike trial y otros 2 tornillos bajo las vainas inferiores.
• Mini placas protectoras. Cada vez más, los cuadros de trialbici presentan soportes para mini placas protectoras, es decir, protectores de placa trial que se instalan directamente bajo el tubo de pedalier del chasis. Existen mini placas protectoras de 4 tornillos, como la placa protectora de piñón Jitsie o la placa protectora de piñón Bonz Ultralight.

Buje Trasero

La mayoría de cuadros de trial 20” tienen 116mm de anchura para el buje trasero (salvo excepciones, como la bicicleta Crewkerz Jealousy 20”, que utiliza buje de 135mm). Así, el buje trasero que instales en tu cuadro debe ser compatible con esa anchura de vainas. Por ejemplo, si utilizas tensores de cadena tipo excéntrica, debes tener en cuenta que la suma del ancho de los tensores y el buje sea igual a la anchura interna de vainas del chasis biketrial.

Soportes de Freno Trasero

Otro aspecto a tener en cuenta es el tipo de soportes de freno trasero que incorpora nuestro chasis de bike trial.

• Soportes freno hidráulico llanta 4 tornillos. Si tu cuadro de trial no tiene soportes para freno de disco, es muy probable que tenga soportes para freno hidráulico de llanta de 4 tornillos.
• Soportes freno disco tipo IS. Los soportes de freno disco IS eran muy populares hace unos años. En este tipo de soportes, la pinza de freno se instala atornillándola lateralmente sobre ellos.
• Soportes freno disco tipo Post Mount. Los frenos de disco Post Mount son los más habituales en trial bici desde hace años: la pinza se instala atornillándola verticalmente sobre los soportes de freno del cuadro.

Tensores de Cadena

El tipo de tensores de cadena trial que requiere nuestro cuadro de bike trial también es un aspecto a tener en cuenta.

• Tensores de tipo excéntrica. Los tensores de tipo excéntrica se insertan en el eje del buje trasero, y mediante su rotación permiten desplazar la rueda y tensar la cadena. Este tipo de tensores ha sido muy habitual en bicicletas de trial 20”, 24” y 26”, por si diseño ligero, simple y capacidad de ajuste preciso.
• Tensores de roldana. Los tensores de roldana cada vez son más populares, ya que permiten ajustar la tensión de la cadena sin desplazar la rueda; esto es muy deseable para tener siempre el ajuste óptimo del freno trasero y no variar la geometría de la bici.

Cuadros de Bicicleta de Fibra de Carbono

El cambio hacia cuadros de fibra de carbono ha transformado el panorama ciclista mundial. A medida que la tecnología avanza y la producción se perfecciona, los cuadros de carbono han pasado rápidamente del uso en competición de élite al ciclismo de carretera general, estableciendo un nuevo referente en rendimiento y diseño.

Con una alta relación resistencia-peso (hasta 600 GPa/1.6 g/cm³), el carbono es aproximadamente un 25 % más ligero y un 30 % más rígido que el aluminio. Los principales fabricantes utilizan preimpregnados T800/T1000 de grado aeroespacial con laminados multidireccionales para mejorar la rigidez en zonas clave como el pedalier, técnicas habituales en cuadros de bicicleta personalizados.

En el proceso de pintado de cuadros de bicicleta, las marcas líderes adoptan recubrimientos curados con rayos UV o cerámicos para mejorar la resistencia a rayones e impactos. «La calidad de un cuadro de carbono depende de su aspecto antes de pintarlo», lo que subraya la importancia de los trabajos previos al acabado, como la reparación de cuadros de carbono.

Además, muchas marcas ahora incluyen una tabla de números de serie del cuadro de la bicicleta para registro, antirrobo y seguimiento posventa, especialmente común en la UE y los EE. UU.

En resumen, un cuadro de bicicleta de fibra de carbono real es una fusión de ciencia de materiales, ingeniería y artesanía. Las siguientes secciones detallarán sus procesos de producción, pruebas y personalización, desde la tela preimpregnada hasta el cuadro terminado.

Proceso Completo de Fabricación de un Cuadro de Fibra de Carbono

1: Diseño y Modelado (Etapa de diseño de cuadro de bicicleta personalizado)

Para fabricar un cuadro de bicicleta personalizado de alto rendimiento, el primer paso es el modelado 3D combinado con simulación mecánica. Los diseñadores introducen parámetros del ciclista como la altura, la zancada y la altura del sillín, basándose en la geometría ergonómica de la bicicleta. Mediante el Análisis de Elementos Finitos (FEA), simulan la tensión en diferentes cuadros y componentes de carbono para optimizar la forma y los ángulos de los tubos. Por ejemplo, en Haidelibikes, los diseñadores suelen empezar determinando el índice de rigidez del tubo de dirección y luego aplican ingeniería inversa a la disposición de la fibra de carbono para los tubos superior e inferior, un proceso llamado jocosamente "anatomía inversa".

2: Corte de Tela de Carbono y Preparación del Preimpregnado

La elección del tejido de carbono marca el límite máximo del rendimiento del cuadro. Los tipos más comunes incluyen:

• Tela UD (unidireccional): Se utiliza principalmente en zonas de carga, como los tubos superior e inferior.
• Tela tejida 3K: Se utiliza para resistencia al impacto y mejora estética.
• Tela de alta resistencia de 12K: Se utiliza para reforzar puntos críticos como la puntera trasera y el soporte del pedalier.

Los materiales preimpregnados deben almacenarse a -18 °C para preservar su calidad. Haidelibikes utiliza preimpregnados de la serie Toray T700/T800 con un contenido de resina controlado entre el 38 % y el 40 % para equilibrar la fluidez y la integridad estructural. Las capas de carbono se cortan con precisión mediante sistemas láser para mantener los errores de tamaño y orientación de las fibras dentro de ±0.5 mm, un factor crítico en los cuadros de carbono personalizados.

3: Colocación de Moldes y Conformado al Vacío

El sistema de moldeo consta de un molde interior (bolsa de aire de silicona o espuma EPS) y un molde exterior (acero o aleación de aluminio). Los operarios colocan las capas de tejido de carbono en orientaciones y secuencias precisas dentro del molde. Este proceso de colocación depende en gran medida de la habilidad del operario; una colocación incorrecta de las capas puede causar defectos como delaminación o rotura de fibras.

Los métodos de moldeo más comunes incluyen:

La fábrica de Haidelibikes utiliza principalmente un proceso de moldeo semiautomático combinado con el laminado manual, equilibrando precisión y flexibilidad.

4: Curado a Alta Temperatura: la Clave para la Resistencia Estructural del Marco

El curado completa la reticulación de la resina bajo calor y presión controlados, uniendo las capas de fibra de carbono para formar una estructura sólida. Los parámetros típicos de curado son:

• Temperatura: 120-140 ° C
• Tiempo: 90 a 120 minutos
• Presión interna del molde: 6-8 bar

El sistema de control de temperatura del autoclave garantiza una variación inferior a ±3 °C en todo el marco, lo que afecta directamente la vida útil por fatiga y la durabilidad confirmada en las pruebas del marco.

5: Desbarbado y Rectificado de Superficies (preparación para pintar el cuadro de la bicicleta)

Tras el curado, el exceso de resina, las rebabas y las irregularidades superficiales del cuadro de la bicicleta en bruto deben eliminarse manualmente con amoladoras de precisión. Este proceso, conocido como "apertura de la superficie", también incluye una inspección minuciosa para detectar defectos como burbujas o delaminación. Haidelibikes incorpora sistemas de medición de perfiles láser. Durante esta etapa se detecta de forma temprana la deformación del cuadro, garantizando una óptima adhesión de la pintura y calidad del acabado.

6: Pintura y Tratamiento de Superficies (Proceso detallado de pintura del cuadro de una bicicleta)

La pintura determina la apariencia y la durabilidad del marco. La secuencia típica es:

• Capa de imprimación: Rellena los poros y alisa la superficie.
• Capa intermedia: Aplica logotipos y gráficos personalizados.
• Capa superior: Proporciona protección UV y acabados como brillo o mate.

Los cuadros de bicicletas OEM de alta gama a menudo utilizan recubrimientos nanocerámicos para una mayor resistencia a las piedras. Los trabajos de pintura personalizados se han convertido en una tendencia. En los mercados europeo y americano, marcas como Canyon y Factor ofrecen sistemas de personalización de pintura (PPS). Haidelibikes también ofrece combinación de colores RGB para satisfacer las necesidades estéticas y funcionales de los ciclistas profesionales.

7: Inspección y Numeración antes del Montaje (función de la tabla de números de serie del cuadro de la bicicleta)

Antes del envío, cada cuadro se somete a estrictas pruebas ISO 4210 y EN 14766, que incluyen compresión estática, vibración por fatiga y resistencia al impacto. El banco de pruebas simula 100,000 ciclos de pedaleo para detectar posibles grietas o separación de capas. Además, nuestro avanzado equipo de detección de rayos X por infrarrojos garantiza que los defectos internos, como huecos o delaminación, se identifiquen de forma temprana, lo que proporciona una capa adicional de garantía de calidad más allá de los controles de superficie estándar.

Tras pasar la inspección, el número de serie del cuadro de la bicicleta se graba con láser en el interior de la caja del pedalier. Una tarjeta de garantía de fábrica acompaña al cuadro, lo que facilita la trazabilidad posventa y sirve como medio de autenticación de identidad en los mercados occidentales, lo que refuerza la credibilidad de la marca.

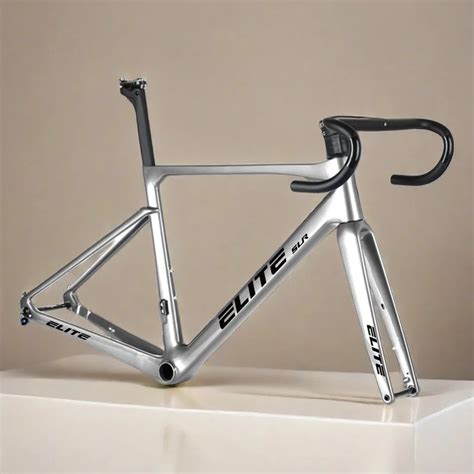

Cuadro de Bicicleta de Fibra de Carbono Personalizado: Donde la Personalización se Une al Rendimiento

1: Cómo Conseguir un Cuadro de Bicicleta Personalizado

Un verdadero proceso de personalización de cuadros de bicicleta comienza con una consulta con el ciclista y un ajuste dinámico. Los ingenieros seleccionan diferentes grados de fibra de carbono (p. ej., T700, T1000) y tipos de moldes según la disciplina ciclista (como gravel, carretera o contrarreloj) y factores como el terreno (montaña, ciudad, resistencia) y la intensidad de la conducción.

Por ejemplo, en un cuadro de bicicleta de carretera de carbono personalizado, a menudo se añade un tubo diagonal moldeado y una tija de sillín integrada para mejorar la rigidez y la eficiencia aerodinámica. Como lo expresa la industria: “La personalización no es aleatoria: es la estructura más eficiente, respaldada por la ciencia”.

2: Análisis de la Forma Corporal y los Hábitos de Conducción del Jinete

Marcas de alta gama como Hablado or argonauta Empezar con modelado de datos de pasajeros. Esto incluye:

• Geometría corporal: altura, entrepierna, largo del torso, ancho de hombros
• Métricas de rendimiento: FTP, duración media del viaje, distribución de potencia
• Postura de conducción preferida: erguida, carrera, aerodinámica, control en descenso

3: Opciones de Cuadros de Bicicleta con Pintura Personalizada y Tendencias de Diseño Actuales

Los cuadros de bicicleta personalizados de hoy en día suelen incluir:

• Formas de tubos: ovalada, con forma de ala o con perfil aerodinámico
• Integración del sistema de transmisión electrónica: Shimano Di2, SRAM AXS con enrutamiento interno
• Pintura personalizada: degradados, acabados metálicos, recubrimiento UV/cerámico
• Refuerzo estructural: capas superpuestas en zonas de alta tensión (por ejemplo, caja de pedalier, horquilla trasera)
• Compatibilidad ampliada: soportes de guardabarros, sensores de presión de neumáticos, portabotellas dobles

Pruebas de Resistencia y Durabilidad del Cuadro de la Bicicleta

Ya sea de alto rendimiento cuadro de bicicleta de carretera de carbono Ya sea un robusto cuadro de bicicleta de gravel, la resistencia y la fiabilidad se basan en rigurosas pruebas de fábrica. Antes de salir al mercado, cada cuadro debe demostrar su integridad mediante simulaciones de laboratorio y pruebas reales.

1: Pruebas de Laboratorio: Fatiga, Impacto y Rigidez

Todos los principales fabricantes siguen estándares globales como ISO 4210, y EN 14766 Para garantizar la fiabilidad estructural. Las pruebas clave incluyen:

• Prueba de fatiga: Simula más de 100,000 ciclos de pedaleo para probar la resistencia de las capas de fibra de carbono.
• Prueba de impacto: Imita fuerzas similares a las de un choque en los puntos de tensión (por ejemplo, tubo de dirección, tubo inferior).
• Prueba de rigidez: Mide la deformación del cuadro bajo carga, especialmente en el soporte del pedalier y en la corona de la horquilla.

Como dicen los expertos de la industria: “Un cuadro no nace verdaderamente hasta que pasa por el laboratorio”.

2: Pruebas de Campo y Retroalimentación Competitiva

Los principales fabricantes de cuadros de carbono para bicicletas suelen realizar pruebas de campo con ciclistas profesionales en condiciones reales de carrera. Las pruebas en senderos de grava, ciclocross y eventos oficiales de la UCI proporcionan información invaluable. Un cuadro que rinde en terrenos difíciles se gana el título no oficial de "listo para la batalla".

3:¿Cómo se Garantiza la Seguridad de Cada Cuadro de Carbono?

Durante la producción, los fabricantes escanean y toman muestras de cada marco para detectar problemas estructurales mediante pruebas ultrasónicas o infrarrojas. Estas pruebas detectan huecos internos o delaminación invisibles a simple vista.

Cada cuadro de carbono de alta gama incluye:

• Una tabla con el número de serie del cuadro de una bicicleta grabada cerca del soporte del pedalier
• Información de lotes de fábrica y registros de pruebas para trazabilidad posventa

Panorama Global de los Fabricantes de Cuadros de Bicicleta de Fibra de Carbono

El mercado global de cuadros de bicicleta de fibra de carbono se divide entre centros de producción asiáticos y marcas de diseño occidentales. Ya sea que busque un cuadro OEM de marca blanca o un modelo totalmente personalizado, la capacidad de I+D, la biblioteca de moldes y el sistema de pruebas del fabricante son indicadores clave de fiabilidad.

1: Fabricantes Líderes de Cuadros de Bicicleta de Carbono en China

China alberga la mayor base de fabricación de cuadros de carbono del mundo. Entre los principales fabricantes chinos de cuadros de bicicleta se incluyen:

• XDS
• Hongfu
• HaideliBikes
• Velobuild

Estas empresas ofrecen:

• Desarrollo de moldes independientes
• Servicios OEM para marcas globales (a menudo denominados internamente como plataformas de intercambio de moldes)
• Soporte para pedidos de cuadros de bicicletas personalizados y tiradas de lotes pequeños

La mayoría utiliza un híbrido de el moldeo por compresión y RTM (Moldeo por transferencia de resina)-un equilibrio entre costo y rendimiento ideal para cuadros de gama media a alta, incluidos cuadros de bicicletas de ruta aerodinámicas y de grava.

2: Características de las Marcas Europeas y Americanas

Marcas como cervelo, Servicios, Cannondale, Mira, y DE ESPERA EN Se centran en la ingeniería y la retroalimentación de los usuarios, mientras que externalizan la producción. Sus ventajas técnicas incluyen:

• Bases de datos de geometría de ajuste de bicicletas profundas para modelado de cuadros personalizado
• Cumplimiento total de pruebas de fatiga e impacto (ISO + protocolos internos)
• Uso de materiales innovadores, por ejemplo, fibra de carbono tejida de TIME

También se integran Simulación aerodinámica CFD y pruebas en túnel de viento para crear diseños de rendimiento optimizado para jinetes occidentales.

3: Cómo Elegir un Fabricante Confiable de Cuadros de Carbono

Ya sea que sea una marca, una tienda de bicicletas o un entusiasta que busca un cuadro de carbono personalizado, tenga en cuenta estos criterios:

• Certificaciones e informes de pruebas: ISO, EN, auditorías...
