Cuadros de Bicicletas Mountain Bike: Tipos y Materiales

Entre los elementos esenciales de una bicicleta, los cuadros asumen un papel fundamental. Los cuadros de carbono para bicicletas de montaña (MTB) han ganado popularidad gracias a su ligereza, rigidez y capacidad de mejorar la eficiencia en el ciclismo. En este artículo, exploraremos los tipos de cuadros, los materiales más comunes, como los cuadros de carbono y aluminio, así como los aspectos técnicos clave, como los estándares de juegos de dirección y la geometría del cuadro.

Tipos de Bicicletas de Montaña

Cuando nos encontramos en los cerros, la diversidad de bicicletas de montaña que vemos es innegable. Marcas, estilos, recorridos y tamaños de rueda son solo algunas de las variantes que pueden complicar la decisión de compra de una bicicleta MTB. El ciclismo de montaña ha evolucionado significativamente en las últimas décadas, ramificándose en disciplinas específicas que requieren equipamiento especializado. Las bicicletas de montaña se diferencian principalmente por su geometría, sistemas de suspensión y componentes. Cada categoría representa una solución técnica específica para un conjunto particular de condiciones de terreno y objetivos de rendimiento.

Este artículo tiene como objetivo proporcionar claridad en la elección del tipo de bicicleta de montaña que mejor se adapte a tu estilo de pedaleo. Factores que afectan la idoneidad de una bicicleta son muchos, por lo que es muy importante entender para qué fue pensada cada una y conocer sus ventajas y desventajas en el desempeño.

Cross-Country (XC)

Son bicicletas que usualmente se utilizan para tramos largos y los ciclistas están constantemente compitiendo por disminuir los tiempos en la subida. Privilegian en su totalidad el correcto desempeño en la trepada, tratando de optimizar el peso y el rodaje. Las bicicletas XC son la elección óptima para competidores de resistencia, riders que priorizan ascensos rápidos o ciclistas que frecuentan senderos moderadamente técnicos.

La geometría de las bicicletas está diseñada para que el centro de gravedad de la persona esté centrado más en la parte delantera, con el propósito de hacer contrapeso a las pendientes. Esto se conforma con ángulos de dirección bastante rectos, tees largas, manubrios cortos y por lo general sin tubo retráctil, ya que aporta más peso que uno convencional.

Algunos prefieren las rígidas (sólo suspensión delantera), pero con la tecnología y eficiencia de las bicicletas de hoy, muchos se han pasado a bicicletas doble suspensión, con no más de 120mm de recorrido trasero.

Para hacer más fácil el análisis, catalogamos la bicicleta de XC con un 80% de subida y un 20% de bajada. ¿Qué quiere decir esto? Que el 80% de la bicicleta está diseñado y enfocado en subir, y sólo el 20% está pensado en la bajada. Construidas con materiales ultraligeros como fibra de carbono de alto módulo, estas máquinas suelen pesar entre 9-12 kg.

• Geometría de cuadro: Presentan ángulos de dirección más cerrados (67-69°) y tubos superiores relativamente largos.
• Sistemas de suspensión: Incorporan recorridos limitados (80-120mm), con amortiguadores que priorizan la rigidez sobre el confort.

Trail

Es la categoría de las bicicletas polivalentes. Si bien no están enfocadas en ningún atributo en particular, son las que mejor se comportan en el global. Ésta Disciplina trata de equiparar las necesidades de la subida y bajada en una sola bicicleta, por lo que se han convertido en las bicicletas más vendidas y más utilizadas en el pedaleo recreativo. La principal fortaleza del Enduro radica en su versatilidad excepcional, permitiendo afrontar prácticamente cualquier terreno con competencia.

Si lo que buscas es disfrute total en los senderos, sin estar controlando el tiempo, éste es tu tipo de bicicleta. Los recorridos de las suspensiones van desde los 120mm hasta los 150mm, y dependiendo de la gama, cuentan con todo lo necesario para pasarlo bien arriba del cerro. Si bien el peso no es su fuerte, son bicicletas relativamente livianas y ágiles cuesta arriba y tienen un excelente desempeño en las bajadas más agresivas.

Esta es la Disciplina del 50/50.

• Diseño y ergonomía del cuadro: Presentan geometrías de vanguardia con ángulos de dirección más abiertos (64-66°), tubos de sillín más verticales y vainas cortas.

Enduro

Fueron el boom de las bicicletas hace unos años atrás, y siguen siendo las preferidas por muchos. La idea es disfrutar del pedaleo cuesta arriba, sin apuro, generalmente con tiempo y una buena relación de cambios. Las bicicletas Enduro constituyen la opción ideal para ciclistas polivalentes que disfrutan tanto del ascenso como del descenso, o para quienes buscan una única bicicleta capaz de adaptarse a diversas condiciones.

La bajada, en cambio, se convierte de pronto en una nueva carrera. Suspensiones más técnicas y con más largos recorridos que las de trail, potentes frenos y discos, llantas reforzadas y anchos neumáticos, son los responsables de hacer de la bajada un disfrute total. Los ángulos de dirección son más agresivos, las tees son cortas y los manubrios anchos, logrando posicionar al rider con un centro de gravedad bajo y más atrás de la bicicleta.

Estas bicicletas recorren entre 150mm y 170mm y las catalogamos como un 20% para subir y un 80% para bajar.

Downhill (DH)

Este es el segmento donde no se pedalea en subida. Si bien cada vez son más livianas, el enfoque está 100% en la bajada, con recorridos que superan los 200mm. Las bicicletas Downhill ofrecen confianza incomparable en descensos técnicos y capacidad para absorber impactos que serían catastróficos en otras plataformas.

Acá lo que importa es absorber impactos, potencia en frenado, agarre en superficie y geometrías lo más agresivas posible. Estas bicicletas están diseñadas específicamente para entusiastas dedicados al descenso puro, competidores de DH o riders que frecuentan bike parks con servicio de remontes mecánicos. Tienen una relación de cambios y una geometría que no permiten el pedaleo cuesta arriba, por lo que los riders lo hacen caminando o con apoyo vehicular.

Claramente son 0 subida y 100 bajada.

Ángulos de Dirección y Agresividad de la Bicicleta

El ángulo de dirección es un factor clave que marca la diferencia en la agresividad de la bicicleta. Mientras menor el ángulo, más acostada queda la rueda delantera (más chopera), por lo que se enfrentan mejor las bajadas con alta pendiente.

¡Recuerda! Estos conceptos son para diferenciar segmentos de bicicletas, y no siempre son tan exactos como lo reflejamos en el anterior análisis. Muchas veces las bicicletas se mezclan y estos conceptos son utilizados según la Disciplina que el ciclista quiera realizar.

CARBONO VS. ALUMINIO - PROS Y CONTRAS

La elección entre un cuadro de aluminio o de carbono para tu bicicleta puede ser importante dependiendo de tus necesidades, preferencias y presupuesto. La elección entre un cuadro de aluminio o un cuadro de carbono para una bicicleta dependerá de varios factores, incluyendo el presupuesto, el tipo de ciclismo que se practica y las preferencias personales del ciclista. En este artículo te mostraremos las diferencias entre un cuadro de aluminio y de carbono.

Cuadros de Aluminio

• Buena relación calidad-precio: el uso de aluminio en la fabricación de cuadros de bicicleta ofrece una buena relación calidad-precio.
• Mayor rigidez: El aluminio es un material más rígido y menos flexible que el carbono. Esto significa que los cuadros de aluminio tienden a ser más rígidos y transmiten más directamente la energía del ciclista al pedalear.
• Tiene mayor peso: En comparación con el carbono, el aluminio tiende a ser más pesado. Se estima que un cuadro de aluminio puede ser alrededor de un 10-30% más pesado que un cuadro de carbono del mismo tamaño y calidad.

Cuadros de Carbono

• Ligereza: El carbono es un material muy liviano, lo que permite reducir el peso total de la bicicleta.
• Rigidez ajustable: El carbono es un material que se puede diseñar y fabricar de manera que se obtenga la rigidez deseada en diferentes partes del cuadro.
• Absorción de vibraciones: El carbono tiene una capacidad natural para absorber vibraciones y ofrecer una conducción más suave y cómoda.
• Resistencia y durabilidad: Los cuadros de carbono son extremadamente resistentes y duraderos. A pesar de ser ligeros, tienen una notable capacidad para resistir impactos y tensiones.
• Diseño versátil: El carbono permite una mayor versatilidad en el diseño del cuadro, lo que se traduce en una mayor variedad de formas, geometrías y estilos de bicicletas.

En general, las bicicletas con cuadros de carbono tienden a ser más caras que las bicicletas con cuadros de aluminio en una gama similar de características y componentes. Ambos materiales tienen sus ventajas y desventajas, y la elección final debe estar basada en tus objetivos de ciclismo y el tipo de terreno en el que planeas montar. El carbono suele ser más liviano, más rígido y proporciona una mayor absorción de vibraciones, lo que puede resultar en una conducción más suave y cómoda. Por otro lado, los marcos de aluminio son generalmente más económicos y ofrecen una excelente relación calidad-precio.

Juegos de Dirección: Entendiendo el Estándar S.H.I.S.

Si necesitas cambiar el juego de dirección de tu bicicleta y te encuentras confundido con los números y letras que mencionan los fabricantes, o si compraste un cuadro sin esta pieza clave, es crucial entender el estándar S.H.I.S. (Standard Headset Information System). Este sistema estandariza la nomenclatura de los juegos de dirección, facilitando la elección del componente adecuado.

La nomenclatura S.H.I.S. involucra dos letras seguidas por un número, una diagonal (/) y otro número, tanto para la parte superior como para la inferior del sistema. Este estándar es especialmente relevante para las versiones a-head (sin hilo), como los juegos de dirección externos (EC), semi-integrados (ZS) e integrados (IS).

Tipos Comunes de Juegos de Dirección

• EC (External Cup): Cubetas externas, comunes en bicicletas más antiguas.
• ZS (Zero Stack): Rodamientos insertados dentro del cuadro.
• IS (Integrated System): Rodamientos insertados directamente en el cuadro, diseñado específicamente para ello.

Los números en la nomenclatura corresponden a las medidas más importantes para determinar la compatibilidad con tu cuadro, como los diámetros de la pipa del cuadro y de la horquilla.

Por ejemplo, un juego de dirección ZS44/28,6 superior y ZS44/30 inferior indica que los rodamientos van dentro del cuadro. En el caso de horquillas con espiga cónica, la base del juego de dirección para una pipa de 44 mm puede cambiar de ZS a EC, ya que no es posible instalar el rodamiento dentro del cuadro con una base de espiga de 1 1/2″.

Para ilustrar, consideremos algunos ejemplos:

• Salsa Marrakesh: ZS44/28,6 (superior) y EC44/30 (inferior).
• Bicicletas de montaña Trek: Pueden utilizar diferentes configuraciones dependiendo del año y modelo.

Geometría del Cuadro: Impacto en el Rendimiento

La geometría del cuadro juega un papel crucial en el comportamiento de la bicicleta. Factores como el ángulo de la pipa de dirección, el reach, el stack, la longitud de las vainas y el offset de la horquilla influyen en la estabilidad, comodidad y manejabilidad de la bicicleta.

Al aumentar el reach, se logra una bicicleta más estable a alta velocidad y más cómoda para el ciclista. La posibilidad de montar tijas telescópicas en el tubo de sillín de 30,9 mm también es un factor a considerar para mejorar la adaptabilidad a diferentes terrenos.

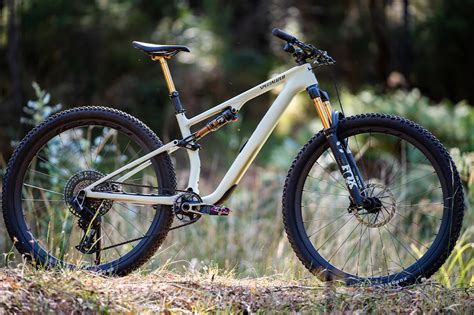

Ejemplo: Geometría del Cuadro S-Works Epic

La S-Works Epic es conocida por su geometría optimizada para carreras XC.

La tecnología Brain 2.0 representa una evolución significativa en la suspensión de bicicletas. Al mover el Brain más cerca del eje trasero, se logra una mayor sensibilidad a las fuerzas de impacto y un rendimiento de amortiguación más consistente. La integración de los cables en las articulaciones de la suspensión mejora la conducción del aceite, optimizando el rendimiento general.
