En el mundo del ciclismo, existen diversos sistemas de frenado diseñados para garantizar la seguridad y el control del ciclista. Uno de estos sistemas, con una larga historia y popularidad, es el contrapedal. En este artículo, exploraremos en detalle el funcionamiento del contrapedal, sus ventajas e inconvenientes, y cómo se compara con otros sistemas de frenado.
Bujes Traseros con Transmisión Integrada
Los cambios integrados en los bujes traseros representan una tecnología interesante que combina la transmisión y el sistema de frenado en un solo componente. Para entender mejor su funcionamiento, es útil conocer su historia y evolución.
Los primeros cambios integrados fueron fabricados en 1898 por el inglés William Reilly, quien los denominó “The Hub”. Este cambio de 2 velocidades tuvo una gran aceptación. Posteriormente, se comenzaron a fabricar modelos de 3 velocidades, muchos de los cuales, con modificaciones y mejoras, se siguen produciendo en la actualidad.
Los cambios integrados disponibles en el mercado varían desde 2, 3, 5, 7, 8, hasta 14 velocidades. Aunque los cambios de hasta 7 velocidades son más comunes en bicicletas de paseo, plegables y urbanas, los modelos de 14 velocidades están ganando terreno en bicicletas de montaña. Más adelante, analizaremos las ventajas e inconvenientes de estos sistemas.
Tipos de Bujes con Cambio Integrado
En estos sistemas de transmisión, se pueden identificar tres tipos principales según el sistema de frenado que incorporen:
- Buje con cambio integrado y freno contrapedal
- Buje con cambio integrado y freno de zapata de accionamiento manual
- Buje con cambio integrado y sistema de acople para freno de discos
La tecnología ha avanzado significativamente desde los primeros cambios integrados, aunque los sistemas actuales se basan en el modelo inicial. La evolución ha sido notable, como veremos más adelante.
Funcionamiento Básico
El funcionamiento de estos sistemas se basa en engranajes de tipo planetario alojados en el interior del buje trasero. Estos engranajes se controlan mediante un mando situado en el manillar, que, a través de uno o dos cables, permite tensar o aflojar el sistema para cambiar de marcha. A diferencia de los cambios externos, la lubricación de estos sistemas es similar a la de una caja de cambios de un vehículo a motor, donde el aceite lubricante se reemplaza periódicamente.
Principales Fabricantes y Modelos
Algunos de los principales fabricantes que trabajan con estos sistemas y sus modelos son:
- SHIMANO: NEXUS (3, 7 y 8 velocidades), ALFINE (8 velocidades)
- SRAM: T3, P5, P5 CARGO, S7, I-MOTION 3, I-MOTION 9
- STURMEY-ARCHER: DUOMATIC (2 velocidades), 3 velocidades de piñón fijo, 3, 5 y 8 velocidades con piñón libre
- ROHLOFF: SPEED HUB 500/14 (14 velocidades)
- FICHTEL & SACHS: TORPEDO DUOMATIC (2 velocidades), TORPEDO AUTOMATIC (2 y 3 velocidades)
reparación de freno koster o contrapedal
Ventajas e Inconvenientes de los Cambios Integrados
Es fundamental conocer las ventajas e inconvenientes de estos sistemas de transmisión para tomar una decisión informada.
Ventajas
- Cambio sin pedalear: Permite cambiar de marcha sin necesidad de pedalear, lo cual es útil en situaciones de parada frecuente, como en zonas urbanas.
- Protección contra elementos: Al ser un sistema hermético, está protegido contra el barro, el agua y el polvo, lo que reduce las averías y el desgaste.
- Mayor vida útil de la cadena: La cadena siempre trabaja en línea, evitando el desgaste por rozamiento al cambiar de velocidad.
- Protección contra golpes: Al estar integrado en el cuadro, está más protegido contra los golpes.
- Suavidad en el cambio: El cambio de marchas se realiza casi sin notarlo, con ausencia total de ruidos.
- Tensión constante de la cadena: La tensión de la cadena se mantiene constante, evitando saltos en terrenos irregulares.
- Simetría de la rueda: Los radios son idénticos a ambos lados, repartiendo las fuerzas por igual y ofreciendo mayor rigidez.
- Velocidades efectivas: A diferencia de los cambios externos, todas las velocidades indicadas son efectivas.
- Menos mantenimiento: Carecen de desviador de platos y solo necesitan un plato, lo que reduce el mantenimiento general de la transmisión.
- Correas dentadas: Algunos modelos utilizan correas dentadas en lugar de cadenas, lo que reduce el ruido.
- Precisión: No se necesitan reglajes, solo el ajuste de los cables.
- Piñón reversible: El piñón ofrece diferentes números de dientes y, en muchos casos, es reversible, lo que alarga su vida útil.
Inconvenientes
- Peso: Su peso puede ser entre 150 y 250 gramos mayor que los cambios tradicionales.
- Reparaciones complejas: En caso de averías, la reparación puede ser complicada para el usuario.
- Costo: Son más caros que los cambios convencionales, aunque en algunos casos el precio es similar.
- Cambio de rueda: El cambio de la rueda puede ser más complejo que con un sistema externo.
- Adaptadores: Algunos cuadros pueden requerir adaptadores, también en las pinzas de frenos, en los casos de frenos de discos.
En la práctica, un cambio integrado de 14 velocidades puede ofrecer las mismas opciones que un cambio tradicional de 3x9 (27 velocidades), ya que muchas de estas últimas se repiten o son casi idénticas.
El Contrapedal: Funcionamiento y Características

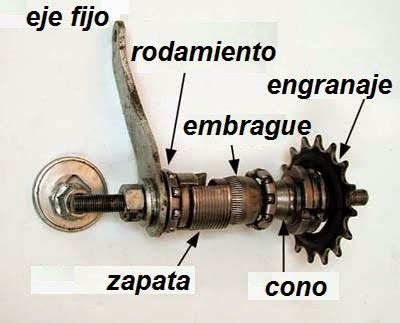

El freno contrapedal es un tipo particular de freno que funciona gracias a un mecanismo ubicado en el interior del eje de la rueda trasera. Cuando se pedalea hacia atrás, el mecanismo activa el frenado.
Ventajas del Contrapedal
- Mantenimiento mínimo: Baja necesidad de mantenimiento, ideal para ciclistas que prefieren una opción de bajo cuidado.
- Operación suave: Operación suave y consistente, perfecta para velocidades moderadas en el tráfico urbano.
- Bloqueo eficaz de la rueda: Permite bloquear la rueda trasera fácilmente al pedalear hacia atrás con más fuerza.
- Maniobrabilidad mejorada: Manos libres para señalizar giros y maniobras.
- Estética refinada: Ausencia de cables y mecanismos de freno visibles, proporcionando una estética más limpia.
Desventajas del Contrapedal
- Pérdida de tracción: No se puede aprovechar el peso del cuerpo para maximizar la tracción en la rueda trasera.
- Desafíos en descensos pronunciados: Podría no ofrecer la capacidad de frenado necesaria para gestionar la velocidad de manera efectiva.
Tipos de Frenos para Bicicleta
Además del contrapedal, existen otros tipos de frenos para bicicleta, cada uno con sus propias características y aplicaciones.
Frenos de Llanta
Estos frenos operan presionando la llanta de la rueda para detener el movimiento. Los tipos más comunes son:
- V-brakes: Utilizan pinzas en forma de V que se activan mediante un cable que las cierra sobre la llanta. Son conocidos por su poco mantenimiento requerido y buena potencia de frenado.
- Cantiléver: Tienen pinzas en forma de «<>» y se activan por un cable que las cierra desde el centro. Ofrecen una mayor modulación y son ideales para ciclocross.
- Caliper: Tienen una forma de herradura y se activan tirando de un cable que cierra las partes inferiores. Son comunes en bicicletas de carretera modernas por su peso ligero y estética limpia.
- U-brake: Funcionan de manera similar al cantiléver pero con una forma de «X». Son frecuentes en bicicletas BMX debido a su diseño compacto y eficiente.
- Varilla: Estos frenos tienen una forma de herradura, pero se accionan mediante un sistema de varillas articuladas desde arriba, frenando desde el lado interno de la llanta. Prácticamente en desuso salvo en bicicletas antiguas.
Frenos de Disco
Estos frenos operan desde el buje de la rueda en lugar de la llanta. Los tipos más comunes son:
- Discos mecánicos: Utilizan caliperes en una unidad cerrada que trabajan sobre un disco en movimiento, activados por un cable. Ofrecen una buena potencia de frenado y son más fáciles de mantener que los sistemas hidráulicos.
- Discos hidráulicos: Funcionan de manera similar a los discos mecánicos, pero utilizan un sistema hidráulico con una doble cámara estanca. Proporcionan una mayor potencia de frenado y modulación, además de requerir menos fuerza en la palanca para frenar.
| Tipo de freno | Potencia de frenado | Condiciones climáticas | Mantenimiento | Peso | Costo promedio |
|---|---|---|---|---|---|
| Frenos de llanta | Moderada | Baja en lluvia o barro | Fácil | Muy ligero | Bajo |
| Frenos de disco mecánico | Alta | Alta | Medio | Moderado | Moderado |
| Frenos de disco hidráulico | Muy alta | Muy alta | Más complejo | Pesado | Alto |
| Freno contrapedal | Baja | Media | Muy fácil | Moderado | Bajo |
| Freno de tambor | Media | Alta | Poco común | Pesado | Moderado |
Otros Frenos de Buje
Además de los frenos de llanta y de disco, existen otros sistemas menos comunes que operan directamente desde el buje de la rueda:
- Freno a tambor: Consiste en una cámara de acero con una pastilla que se activa mediante un cable o varilla, bloqueando el tambor para detener la rueda.
- Freno contrapedal: Similar al freno a tambor, pero el mecanismo se encuentra dentro del buje y se activa pedaleando hacia atrás.
Frenos para Bicicletas Eléctricas
Los frenos son uno de los elementos más importantes de una bicicleta eléctrica, y elegir el tipo adecuado puede marcar una gran diferencia en seguridad y rendimiento.
Dentro del mundo de los frenos para bicicleta, los frenos de llanta son uno de los tipos más comunes. Funcionan mediante la aplicación de la fuerza de frenado directamente sobre los bordes de la llanta. Este método se distingue por la presencia de dos pastillas de freno situadas a ambos lados de la llanta.
Desventajas de los Frenos de Llanta
Comúnmente referidos como frenos «en V» por su configuración geométrica, estos frenos tienen la desventaja de ser más pequeños, lo que implica que ejercen presión en una área reducida de la rueda. Este hecho conlleva a un incremento en el desgaste de los neumáticos debido a la fricción intensificada.
Es importante tener en cuenta que los frenos de llanta pueden tener un rendimiento reducido en condiciones húmedas o embarradas, ya que el agua y la suciedad pueden reducir la fricción entre la zapata de freno y la llanta.
Además, el uso prolongado, especialmente en descensos largos y empinados, puede calentar las llantas, lo que potencialmente puede afectar el rendimiento de los frenos y la seguridad.
