Cómo Identificar el CDI de tu Moto y Solucionar Problemas Comunes

El CDI (Capacitor Discharge Ignition), o Ignición por Descarga de Condensador, es un componente esencial en el sistema de encendido de una motocicleta. Su función principal es la de almacenar y liberar la energía necesaria para generar la chispa en la bujía, iniciando así la combustión en el motor. Identificar y mantener en buen estado el CDI es crucial para el rendimiento y la fiabilidad de tu moto.

CDI de moto

¿Qué es el Regulador de la Moto y Por Qué es Importante?

El regulador de la moto es una pieza clave para su correcto funcionamiento. El alternador genera energía en corriente alterna, la cual debe ser convertida a corriente continua para alimentar los distintos componentes del vehículo y cargar la batería. El regulador, también llamado rectificador, es el encargado de realizar esta transición.

En las motos, el regulador suele estar ubicado debajo del sillín del conductor. Su función principal es proteger contra picos de tensión que podrían dañar las bombillas y otros componentes eléctricos sensibles. Los fusibles también juegan un papel importante en esta protección; si un fusible se funde con frecuencia, podría indicar un problema con el regulador.

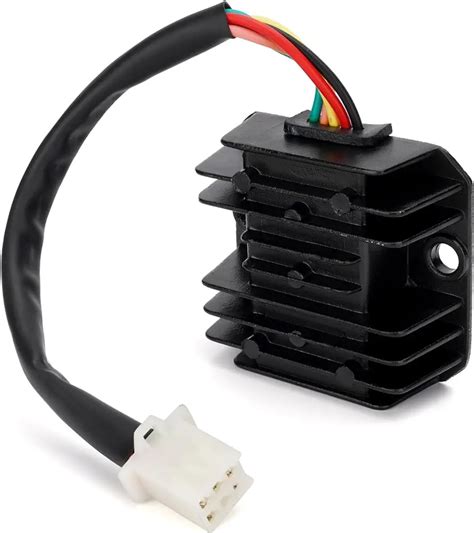

Regulador de voltaje de una moto

Síntomas de Fallo en el Regulador

Si el regulador falla, pueden surgir diversos problemas:

• Sobretensión: Puede dañar la batería, causando que se sobrecaliente, se hinche o incluso reviente.
• Baja tensión: La batería no se carga correctamente, y los sensores pueden no funcionar adecuadamente.
• Problemas en el cuadro: En cuadros analógicos, las agujas pueden girar sin sentido.

Es importante comprobar que el problema proviene del regulador y no de otro componente del sistema eléctrico. Utiliza un polímetro para analizar las medidas de voltaje que ofrece esta pieza.

Identificación y Resolución de Problemas con el CDI

¿Cómo saber si está dañado?

Aunque el regulador es una pieza fundamental en la moto, no siempre es fácil detectar sus posibles fallos. Y es que el hecho de que no arranque, puede deberse a diferentes problemas como la falta de gasolina, fallos en la batería o bien relacionados con el propio alternador. Además, también se da el caso de que la moto puede funcionar unas veces y otras no, estando detrás un posible sobrecalentamiento de esta pieza, que es muy habitual, aunque tampoco es la única causa que lo explicaría.

Si notas que tienes que cambiar un fusible cada poco tiempo es probable que haya algún problema con el regulador. Si el fusible se funde, ¡cuidado! Tus bombillas no están protegidas y, por tanto, también se pueden llegar a fundir. Dentro de los tipos de bombillas, el led es lo más sensible que hay.

¿Cómo Comprobar el Regulador con un Polímetro?

El regulador consta de dos circuitos, así como de un puente rectificador o de diodos y un regulador de tensión. Pero, principalmente, para saber si está dañado, en lo que hay que fijarse bien es en el puente y hacer uso de un polímetro. Esto, en realidad, puede parecer muy difícil si no tienes conocimientos de mecánica, aunque realmente no lo es tanto.

Para comprobar el regulador de la moto, sigue estos pasos:

1. Verifica los diodos de la parte alta:
   • Pon la punta negativa en el positivo de la salida del regulador.
   • Pon la punta positiva en cada uno de los cables que llegan del generador (L1, L2 y L3).
   • El polímetro deberá marcar una caída de entre 0.6V y 1V en cada cable.
2. Comprobar el regulador de la moto: los diodos de la parte baja:
   • Pon la punta positiva en el cable negativo del regulador.
   • Pon a continuación la punta negativa en cada uno de los cables procedentes del generador.
   • Tiene que reflejar valores de entre 0.6V y 1V.

Si los valores son mayores o menores a los indicados, es señal de que algo va mal.

Consejos para el Mantenimiento del Regulador

Para evitar fallos en el regulador, sigue estos consejos:

• Controla periódicamente el estado de la batería.
• Realiza un buen mantenimiento de la moto, cambiando las lámparas quemadas rápidamente.
• No alteres ni modifiques la instalación eléctrica.

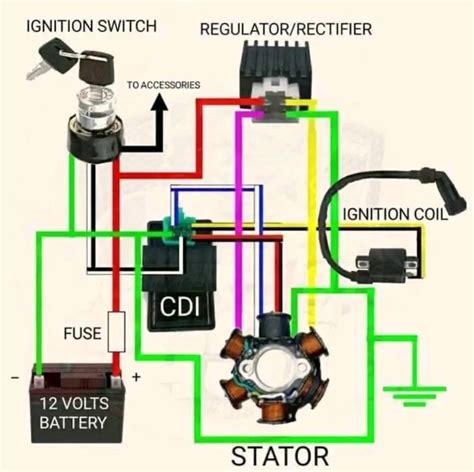

Instalación de un CDI: Guía General

La instalación de un CDI puede variar dependiendo del modelo de la moto. Aquí hay una guía general basada en la información proporcionada por un experto:

1. Desconecta la batería: Por seguridad, siempre desconecta el borne negativo de la batería antes de manipular cualquier componente eléctrico de la moto.
2. Localiza el CDI actual: Sigue el cableado que sale del estator o del pick-up coil hasta encontrar el CDI. Estará conectado por un conector múltiple.
3. Desconecta el CDI viejo: Una vez localizado, simplemente desconecta el conector del CDI antiguo. Puede que tenga una pestaña de seguridad que debas presionar.
4. Identifica los cables: Si tu CDI nuevo es de diferente tipo o conector, necesitarás identificar la función de cada cable en tu moto. Los colores de los cables son bastante estandarizados en motos chinas, pero pueden variar.
   • Negro/Amarillo: Cable de salida hacia la bobina de alta (chispa).
   • Azul/Blanco: Cable del sensor de pulso (pick-up coil).
   • Verde: Masa (tierra).
   • Negro/Rojo (o similar): Alimentación del CDI (desde el estator para AC, o desde la llave de encendido para DC).
   • Blanco/Rojo (o similar): Cable de la bobina de carga (para CDI AC).
   • Negro/Blanco (o similar): Cable de apagado (kill switch).
5. Conecta el nuevo CDI:
   • Si es un reemplazo directo: Simplemente conecta el nuevo CDI al conector que desconectaste. Asegúrate de que encaje correctamente y haga un buen contacto.
   • Si es una adaptación: Aquí es donde necesitas el diagrama o el probador de corriente. Deberás emparejar los cables de la moto con los pines correspondientes en el nuevo CDI. Puede que necesites cortar el conector viejo y hacer empalmes individuales, asegurándolos con cinta aislante o termocontraíble.
6. Asegura el CDI: Una vez conectado, fija el nuevo CDI en su lugar para evitar vibraciones o daños.
7. Reconecta la batería: Vuelve a conectar el borne negativo de la batería.
8. Prueba el encendido: Intenta encender la moto. Si todo está correcto, debería arrancar sin problemas. Escucha si el motor funciona de manera suave y sin fallas.

Tipos de CDI y Bobinas para Motos

Existen diversas marcas y tipos de CDI y bobinas diseñadas para mejorar el rendimiento de tu moto. Algunas de las opciones más populares incluyen:

• CDI Malossi: Diseñado para scooters, ofrece una aceleración más rápida y una conducción más ágil.
• Bobinas 101 Octane: Proporcionan una chispa potente y consistente, mejorando el sistema de encendido.
• Bobinas Beru: Sinónimo de alta calidad y eficiencia, mejoran la combustión y reducen el consumo de combustible.
• Centralitas CDI Cobra: Optimizan el rendimiento del motor mediante un control preciso del encendido.

Encuentra la bobina o centralita CDI perfecta para tu modelo y disfruta de una conducción superior.

Tabla de Problemas y Soluciones Comunes del Regulador de la Moto
