Una de las piezas más importantes de una bicicleta es el eje de motor, el cual es en esencia un eje con dos rodamientos, en cada uno de sus extremos van colocadas las bielas, que son las que reciben toda la fuerza que ejercemos sobre los pedales.
El eje permite que las bielas giren a una baja fricción. El eje de motor es un conjunto de piezas sometidas a un gran estrés mecánico, por lo cual es importante mantenerlo siempre en perfecto estado de conservación.
La caja del eje de motor tiene forma cilíndrica, y según las medidas de su diámetro interior (A), su longitud (B) y el sentido de la rosca deberemos escoger un tipo de motor u otro.
Desde hace algunos años, en bicicletas de carretera, mountain bike o gravel de gama media y alta ya se encuentran ejes de motor sin rosca. Los rodamientos internos van a presión sobre la caja de motor. En los motores de montaje directo el eje suele ir montado en una de las bielas, en un sistema parecido al Hollotech II de Shimano.
Existen de varios tipos de sistemas:
- BB30: También llamado «true BB30», no presenta cazoletas.
- Press-fit 30: El sistema Press-fit 30 combina lo mejor de BB30 y Pressfit en un solo motor.
Tipos de Eje de Motor Roscado
Es el más común. Existen dos medidas para el ancho, 68 mm o 73 mm, y el diámetro interior es de 34,8 mm. Tanto la rosca izquierda como la derecha van en sentido anti-horario.
El lado sin transmisión (lado izquierdo) en el estándar inglés es una rosca a la derecha, apretando en el sentido de las agujas del reloj. El lado de la transmisión (lado derecho de la bicicleta) utiliza una rosca a la izquierda y se aprieta en sentido contrario a las agujas del reloj.
Este estándar también tiene otros nombres, pero todos significan lo mismo. Estos son: BSA , BSC , BC , ISO, British y Euro. El término BSC significa British Standard Cycle, que adoptó el mismo estándar.
Cada vez menos utilizado, pero aún vigente en algunas marcas es el Estándar Italiano. Existen dos tipos de ejes cuadrados en función de la forma del eje: ISO y JIS.

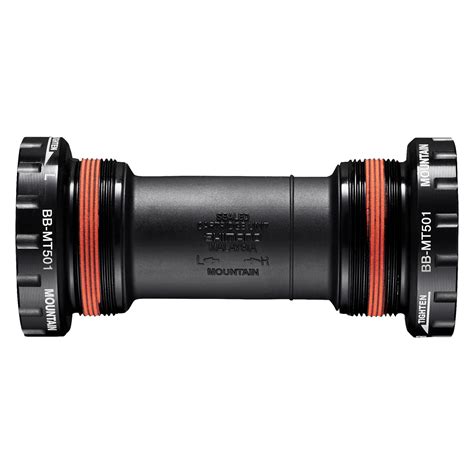

Eje Motor Roscado con Rodamientos Externos
Estos motores son fáciles de identificar, ya que los rodamientos se encuentran en la parte exterior del cuadro. La mayoría tienen rosca inglesa de 34,7mm x 24 (tipo BSA). La cazoleta derecha se atornilla en la caja del motor al sentido contrario a las agujas del reloj y la izquierda en el sentido de las agujas.
Ya prácticamente en desuso, el eje motor desmontable se desmonta mediante llaves a contra-tuerca.
Cómo Cambiar una Caja de Pedalier Press Fit
Tecnología Hollowtech II de Shimano
El concepto de la tecnología HOLLOWTECH II se centra en producir un juego de bielas superior que maximice la transferencia de potencia del ciclista. La rigidez del juego de bielas asegura la eficiencia del pedaleo, mientras que su peso, un elemento clave del juego de bielas, que se quiere ligero, ayuda a recorrer distancias más largas en las que el ciclista necesita pedalear más.
Naturalmente, SHIMANO se esforzó por encontrar el equilibrio óptimo entre las necesidades contradictorias de rigidez y la producción de una biela ligera. La tecnología HOLLOWTECH es una biela hueca ultraligera creada por SHIMANO con la tecnología de forjado propia de la empresa que también mantiene la rigidez.
La incorporación de la tecnología HOLLOWTECH II integra el eje del pedalier con la biela derecha para conseguir más rigidez y un ahorro de peso para lograr un equilibrio de altas dimensiones.
