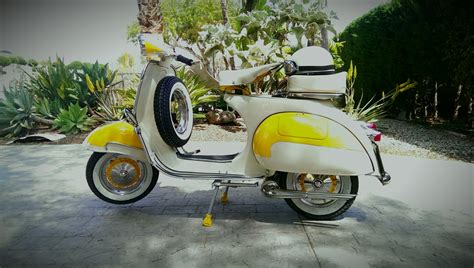

La Vespa 150S es un clásico que requiere un mantenimiento adecuado, especialmente en su sistema eléctrico. Uno de los componentes clave es la caja de conexiones, que a menudo presenta desafíos para los propietarios. En este artículo, exploraremos en detalle la caja de conexiones de la Vespa 150S, su esquema eléctrico y cómo solucionar problemas comunes de iluminación.
Componentes y Accesorios Relacionados
Antes de sumergirnos en el esquema eléctrico, es útil conocer algunos componentes y accesorios relacionados con la Vespa 150S:
- Anagramas: Disponibles en plástico y metal, incluyendo reproducciones de originales españoles para modelos como la Vespa 200 IRIS y Vespa PK 75 XL.
- Bobinas: Bobinas de encendido y alumbrado, tanto para sistemas de uno como de tres cables.
- Cajas de Conexiones: Incluyen modelos originales españoles para Vespa 160, GT, DS y, por supuesto, la Vespa 150S y Sprint.
- Instalaciones Eléctricas: Copias de las originales españolas para Vespa 150 S, con esquema eléctrico incluido.
La Caja de Conexiones de la Vespa 150S
La caja de conexiones es un componente crucial en el sistema eléctrico de la Vespa 150S. Se ubica sobre la caracola del motor y sirve como punto central para la distribución de la electricidad a diferentes partes de la moto.
La caja de conexiones de la Vespa 150S y Sprint viene con su tapa original. Esta caja no es simplemente un conjunto de regletas; contiene una plaquita de baquelita con componentes electrónicos que influyen en el funcionamiento de las luces y otros sistemas.
Problemas Comunes y Soluciones
Pérdida de Intensidad en las Luces al Frenar
Uno de los problemas más comunes en la Vespa 150S es la pérdida de intensidad en las luces cuando se acciona el freno. Este problema puede deberse a varias causas:
- Conexiones Incorrectas: Un cableado defectuoso o conexiones sueltas pueden causar una caída en la tensión.
- Rectificador Defectuoso: El rectificador, ubicado en la guantera/cofano, puede no estar funcionando correctamente.
- Resistencias: La instalación original incluye una resistencia doble (6V - 20W) en serie con la luz de stop y en paralelo con la luz de población.
Soluciones Propuestas
- Revisar y Conectar el Rectificador: Asegúrate de que el borne positivo de la batería esté conectado al rectificador y el negativo al chasis.
- Anular Resistencias y Modificar el Interruptor del Freno: Algunos usuarios optan por anular las resistencias originales y conectar un interruptor normalmente abierto en el freno.
- Verificar el Esquema Eléctrico: Utiliza el esquema eléctrico original para asegurar que todas las conexiones sean correctas.
Esquema Eléctrico de la Vespa 150S
El esquema eléctrico es una herramienta esencial para diagnosticar y solucionar problemas en el sistema eléctrico de la Vespa 150S. A continuación, se presenta una tabla con los componentes clave y sus funciones:
| Componente | Función |
|---|---|
| Bobina de Encendido | Suministra corriente a la bujía para la ignición. |
| Bobina de Alumbrado | Genera electricidad para las luces. |
| Caja de Conexiones | Distribuye la electricidad a los diferentes componentes. |
| Rectificador | Convierte la corriente alterna en continua para cargar la batería. |
| Resistencias | Regulan la corriente para las luces de stop y población. |
Es importante tener en cuenta que el esquema eléctrico puede variar ligeramente según el año y el modelo de la Vespa 150S. Asegúrate de utilizar el esquema correcto para tu moto.
Instalación Eléctrica y Componentes Adicionales
- Instalación Eléctrica Completa: Para facilitar la reparación, puedes adquirir una instalación eléctrica completa, que incluye un esquema eléctrico para guiarte en el proceso.
- Estuche de Goma: Para llevar bombillas y bujías de repuesto.
- Contactos Portalamparas: Para poner dos bombillas en el mismo piloto, permitiendo añadir una luz de freno adicional.
Vespa no arranca: soluciones rápidas #holavespistas
Con la información y las herramientas adecuadas, podrás mantener el sistema eléctrico de tu Vespa 150S en perfecto estado y disfrutar de este clásico por muchos años más.
