La compatibilidad entre componentes de diferentes marcas y gamas es una pregunta común entre los ciclistas. En este artículo, exploraremos a fondo la compatibilidad entre cadenas SRAM de 10 velocidades y piñones Shimano, considerando factores como la relación de tiro y las diferentes tecnologías de transmisión.
Relación de Tiro: La Clave de la Compatibilidad
La relación de tiro se define como la cantidad de movimiento lateral de la pata de cambio por cada milímetro de movimiento de cable. Un ejemplo sencillo sería una relación de tiro de 1, lo cual implica que la pata se moverá 1 mm por cada 1 mm de movimiento de cable por parte de la manilla.
Para saber cuánto cable tira la manilla de cambio, solo basta con la relación de tiro que ya mencionamos y la distancia entre cada corona del piñón, de centro a centro. Para ello puedes medir tu piñón o bien buscar en la literatura por internet, en donde hay muchos nerds como yo que ya hicieron ese trabajo.
Si eres bueno con las matemáticas podrás deducir y calcular qué pasará si mezclas transmisión de 9v y pata de cambio de 10v. Como la relación de tiro de 10v Dyna-sys es de 1,2 y la de 9v es 1,7; la pata se moverá 1,2 mm por cada 1 mm de cable movido en vez de los 1,7 mm necesarios para las 9 velocidades, quedando una sincronización horrible.
Existe el mito de que «el shifter es el que manda» y cualquier pata de cambio funcionará con cualquier manilla de cambio, siempre y cuando manilla y piñón sean de las mismas velocidades. Esto era cierto hasta la aparición de las 10 velocidades en Shimano de MTB, con la aparición de la tecnología Dyna-sys.
Tabla de Relaciones de Tiro
Tabla con prácticamente toda la información sobre relaciones de tiro para Shimano, Sram y Campagnolo, gentileza de Art’s Cyclery.
Compatibilidad Específica: Shimano y SRAM de 10v
Debido a toda esta información dando vueltas por internet, junto a las combinaciones que nosotros mismos hemos probado, realizamos una tabla mostrando qué combinaciones se pueden hacer para manillas de ruta/mtb y patas de cambio de ruta/mtb para las marcas más importantes hoy en día: Shimano y Sram.

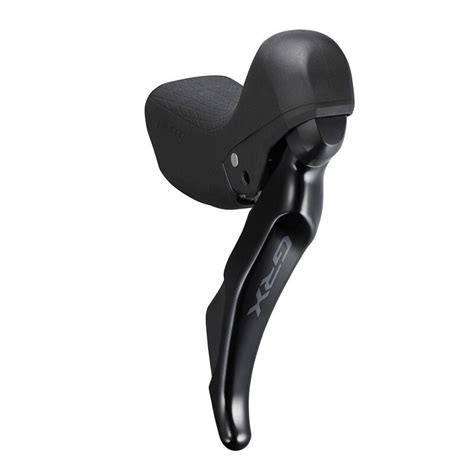

Con esta tabla se puede ver también de que la transmisión Tiagra 4700 y GRX400 de 10v son unos casos especiales: Tienen una relación de tiro de sus hermanas mayores de 11v de ruta, pero tienen sólo 10v, por lo que son incompatibles con todas las demás transmisiones de 10v.
ESTOS ERRORES HACEN QUE TU BICICLETA NO CAMBIE BIEN 🚲 SALUD CICLISTA
Esta cadena es para transmisiones de 10 velocidades, diseñada para alcanzar unos cambios de marcha muy fluidos.
La mayoría de las bicicletas de ciclocross y gravel hasta este año 2020 venían con transmisiones de ruta y piñones relativamente chicos que para la geografía de nuestro país no era lo más recomendado, más que mal tenemos cerros hacia la costa y hacia la cordillera de Los Andes.
Como para poner piñones grandes casi siempre debes ir por una pata de montaña que aguantan más dientes, se necesita saber qué funciona con manillas de ruta.
Tabla de Compatibilidad (Ejemplo)
A continuación, se muestra un ejemplo simplificado de una tabla de compatibilidad. Consulte fuentes especializadas para obtener información más detallada.
| Componente | Marca | Velocidades | Compatibilidad con otros componentes |
|---|---|---|---|
| Cadena | SRAM | 10 | Piñones Shimano 10v (generalmente compatible) |
| Piñón | Shimano | 10 | Cadena SRAM 10v (generalmente compatible) |
| Manilla de Cambio | Shimano Tiagra 4700/GRX400 | 10 | Incompatible con otras transmisiones de 10v (relación de tiro diferente) |
