Rodamientos Shimano: Tipos, Materiales y su Importancia en el Ciclismo

Los rodamientos son componentes cruciales en una bicicleta, permitiendo que las ruedas giren suavemente y con eficiencia. En este artículo, exploraremos los diferentes tipos de rodamientos Shimano, los materiales utilizados en su fabricación y cómo mantenerlos en óptimas condiciones.

¿Qué son los rodamientos de rueda?

Los cojinetes de rueda son pequeños cojinetes de bolas o rodillos de precisión que se presionan o sellan en el centro de las ruedas de bicicleta. Consisten en una pista de rodadura interior y exterior de acero endurecido con muchas pequeñas bolas de acero o rodillos cilíndricos entre ellas. Este diseño de rodamiento reduce la fricción entre el aro exterior estacionario y el aro interior giratorio.

El objetivo principal de los cojinetes de rueda es permitir que el cubo y la rueda adjunta giren sin esfuerzo alrededor del eje fijo. Absorben las cargas radiales y axiales provocadas por las fuerzas de pedaleo y frenado. En comparación con una superficie de fricción, los rodamientos producen una resistencia a la rodadura muy baja.

Tipos de rodamientos

Existen principalmente dos tipos de rodamientos utilizados en bicicletas:

Rodamientos de bolas

Los rodamientos de bolas son componentes mecánicos diseñados de tal manera que los anillos del rodamiento están separados por elementos rodantes esféricos. Estos rodamientos utilizan el movimiento de rodadura de las bolas para soportar cargas axiales y radiales. Los componentes principales de un rodamiento de bolas incluyen un aro interior, un aro exterior, bolas y una jaula, lo que evita que las bolas entren en contacto entre sí. Se utilizan comúnmente en aplicaciones de alta velocidad, como motores eléctricos y cajas de cambios.

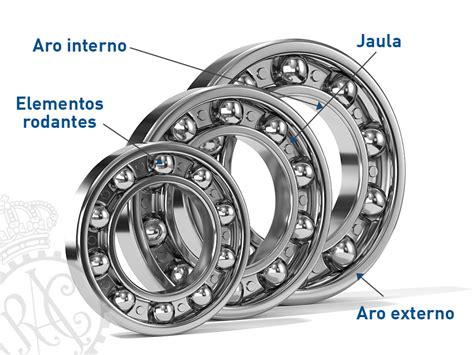

Componentes de rodamientos de bolas: aros interior y exterior (A), jaulas (B) y bolas (C).

Los rodamientos rígidos de una hilera de bolas son adecuados para velocidades de giro muy altas. Aparecen en bujes, ejes de pedalier, direcciones, puntos de articulación de basculantes… También pueden ser de doble hilera de bolas, siendo más resistentes, pero requieren una alineación totalmente precisa de las dos pieza que giran, por ejemplo, entre el eje de pedalier y la cazoleta del pedalier. Por este motivo, en bicis, en lugar de optarse por un rodamiento de doble hilera los fabricantes montan doble rodamiento de hilera simple.

Rodamientos de rodillos

Los rodamientos de rodillos, también conocidos como rodamientos, funcionan según el mismo principio que los rodamientos de bolas: soportan cargas de manera eficiente y minimizan la fricción. La diferencia radica en su forma y construcción. Mientras que los rodamientos de bolas utilizan bolas esféricas, los rodamientos de rodillos utilizan rodillos cilíndricos que pueden tener forma de cruz o lineales.

Estos rodamientos con elementos de rodillos pueden ser de una o dos hileras, siendo los rodamientos de dos hileras especialmente buenos para soportar cargas radiales. Los rodamientos de rodillos tienen elementos rodantes cilíndricos en forma de barril.

Cada aguja ofrece una superficie de contacto en forma de línea de puntos, frente al punto único de contacto que ofrece una bola. Por este motivo soportan unas cargas radiales altísimas (en perpendicular a la aguja), pero toleran muy mal las laterales.

Rodamiento de contacto angular

Como los anteriores de hilera o doble hilera de bolas, pero en este caso las pistas por donde giran las bolas están dispuestas de forma oblicua o en ángulo respecto al sentido de giro. Son muy buenos para cargas laterales y por eso en ocasiones aparecen en pivotes de suspensión trasera, para manejar las flexiones y cargas laterales de los cuadros ejercidas por el pedaleo, curvas o la tensión de los motores eléctricos.

Para escoger los rodamientos de dirección de contacto angular (ACB, Angular Contact Bearings) hay que tener en cuenta su angulación, expresada en dos medidas (por ejemplo, 36°x45°) que indican los ángulos de las pistas de rodadura, claves al afectar a la distribución de cargas radiales y axiales, esto son las fuerzas perpendiculares y paralelas al eje de dirección, respectivamente.

Materiales de los rodamientos

La elección del material para los rodamientos de bicicletas es crucial para su rendimiento. Diferentes materiales pueden afectar la vida útil del rodamiento, la facilidad de movimiento y la resistencia a la corrosión. El uso de materiales de alta calidad, como cerámica o acero inoxidable, puede prolongar la vida útil de los rodamientos y reducir la fricción, lo que resulta en una conducción más eficiente.

Rodamientos cerámicos

Los rodamientos cerámicos se han vuelto muy populares en el ciclismo debido a sus excepcionales propiedades. Son conocidos por su alta resistencia, dureza y bajo coeficiente de fricción. Estas características mejoran la estabilidad de la velocidad, reducen la pérdida de energía y aumentan la eficiencia. Los rodamientos cerámicos minimizan la vibración y la resonancia, proporcionando un funcionamiento más silencioso y estable, especialmente a altas velocidades.

Los rodamientos cerámicos están hechos de un material extremadamente denso, el nitruro de silicio u otros, que ofrece unos datos abrumadores frente a los de acero. Según el especialista Enduro Bearings, que sólo usa bolas cerámicas de alta precisión (grado 5 de origen japonés), las bolas cerámicas son un 60% más ligeras y 7 veces más duras que el acero y menos quebradizas. Resisten un calor 8 veces superior que las de acero, no tienen comparación cuando se trata de resistencia a la corrosión, ni hay posibilidad de interferencia magnética, debido a la naturaleza no ferrosa del material cerámico.

Respecto al peso, pueden llegar a pesar un 60% menos que unos de acero. Los rodamientos cerámicos suelen ser de color gris antracita, negro o blanco según el material/fabricante.

Si te los puedes permitir, cerámicos. El coste de un rodamiento cerámico puede ser hasta 5 veces más caro que uno normal pero sus ventajas en el ámbito ciclista son aplastantes: más duración, resistencia a la corrosión, giro más suave y un peso super bajo.

Rodamientos de acero cromado

Debido a su rendimiento confiable, los rodamientos de acero cromado son una opción popular para los componentes de bicicletas. Son robustos y duraderos y pueden soportar el estrés y las fuerzas que se producen al andar en bicicleta. Aunque tienen una fricción ligeramente mayor que los rodamientos cerámicos, los rodamientos de acero aún proporcionan una estabilidad de velocidad satisfactoria.

Rodamientos híbridos

Los rodamientos híbridos son un tipo de rodamiento que utiliza materiales cerámicos y de acero. Están equipados con elementos rodantes cerámicos y pistas de rodadura de acero. Al integrar elementos rodantes cerámicos, los rodamientos híbridos ofrecen una mejor estabilidad de la velocidad en comparación con los rodamientos de acero puro. Los componentes cerámicos reducen la fricción y la generación de calor, mejorando la estabilidad de la velocidad, mientras que las pistas de acero proporcionan la resistencia y rigidez necesarias para un funcionamiento estable.

Marcas de rodamientos

Algunas marcas destacadas en la fabricación de rodamientos para bicicletas son:

• Shimano: Fabricante de equipos originales estándar de la industria con una amplia gama de modelos que se adaptan a cada presupuesto. La tecnología precisa garantiza un efecto constante durante toda la vida.
• CeramicSpeed: Diseñados para aquellos que solo desean un pequeño aumento en el rendimiento o que trabajan en condiciones exigentes. El buque insignia UltrALite utiliza un diseño de bola de cerámica que es un 40% más ligero que el acero.
• Enduro: Los rodamientos Enduro convencen por su diseño inteligente. La construcción sellada protege contra la contaminación del agua sin necesidad de desmontaje.

Mantenimiento de rodamientos

El mantenimiento adecuado de los rodamientos es esencial para prolongar su vida útil y asegurar un rendimiento óptimo. Aquí hay algunos consejos:

• Antes de retirar un rodamiento para inspeccionarlo, es importante documentar su estado y tomar fotografías.
• Un rodamiento sucio se debe limpiar utilizando dos métodos de limpieza.
• La limpieza profunda implica el uso de cepillos para eliminar la grasa y la suciedad. Los rodamientos deben manipularse con cuidado.
• Los cojinetes normalmente se limpian con un aceite ligero neutro y exento de agua o con queroseno. Si es necesario, también se puede utilizar una solución alcalina tibia. Antes de limpiar, es importante filtrar el aceite para garantizar que se mantenga limpio.
• Lubricar externamente un rodamiento no sirve para mucho, hay que hacerlo internamente, y para ello hay que levantar el retén con cuidado para no dañar el labio de goma del retén, secar el rodamiento con aire a presión para eliminar todo resto de desengrasante y colocar de nuevo el retén.

¿Cómo dimensionar correctamente los rodamientos?

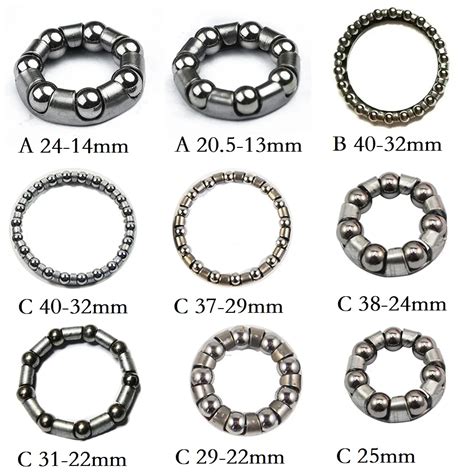

Si necesita reemplazar sus rodamientos de bolas, es importante saber cómo dimensionarlos correctamente. Para ello es necesario conocer el diámetro de la bola, que se puede medir con un calibre en pulgadas para rodamientos de bolas sueltos. Los tamaños comunes son 5/32" para dirección y pedales, 3/16" para bujes de rueda delantera y 1/4" para bujes de rueda trasera y pedalier.

Para los rodamientos de cartucho (cojinetes sellados), es particularmente importante conocer tres dimensiones clave: el diámetro exterior, el diámetro interior (diámetro interior) y el ancho. Estas dimensiones, a menudo impresas en el propio rodamiento, son cruciales para encontrar la pieza de repuesto adecuada. Si estas marcas no están presentes, se puede utilizar un vernier para medir. Un rodamiento que mida 30x42x7 mm debería caber, por ejemplo, en bielas SRAM/Truvative en un pedalier BB30. Marcas adicionales como 6806 2RS también pueden ayudar con el tamaño.

Además, es importante considerar la compatibilidad con dimensiones específicas para bujes (por ejemplo, 15x24x5 mm para bujes delanteros o 17x30x7 mm en bujes traseros) y ejes de pedalier (compatibilidad con el sistema de eje, ya sea Press Fit, BB90, DUB de SRAM o Hollowtech II de Shimano, entre otros).

¿Cuándo cambiar los rodamientos?

Cuando algún rodamiento falla (adquiere holgura) hay que cambiarlo inmediatamente para no causar daños mayores. Para asegurarte que el de sustitución va a cumplir con las especificaciones del fabricante del cuadro de la bicicleta o componente lo mejor es acudir a un taller de bicicletas especializado, más aún en el caso de los rodamientos de dirección, que suelen ser bastante específicos de nuestro gremio.

Si tienes ciertos conocimientos y tienes herramientas, puedes hacer tú mismo el cambio. La mayoría de los rodamientos son estándar y los podrás encontrar en cualquier tienda de repuestos. El propio rodamiento tiene una inscripción que es la referencia que lo identifica, para que puedas pedir un respuesto igual. Si carece de referencia o se ha borrado, puedes tomar las medidas: diámetros interior, exterior y grosor.

Para la bicicleta, siempre usaremos rodamientos con retén de sellado por ambos lados.

Tabla resumen de tipos de rodamientos y materiales
