Funcionamiento del Alternador en Harley Davidson: Guía Completa

Los alternadores son componentes cruciales en cualquier motocicleta, ya que se encargan de generar la electricidad necesaria para el funcionamiento de los sistemas eléctricos, como las luces, el encendido y otros accesorios. En esta guía, exploraremos a fondo el funcionamiento del alternador en una Harley Davidson, cómo diagnosticar problemas y cómo mantenerlo en óptimas condiciones.

Reguladores de Tensión: Componentes Esenciales

Los reguladores de tensión, también llamados rectificadores, son accesorios discretos pero muy importantes en una motocicleta. Regulan varias tareas en la electrónica de su máquina que son necesarias para el rendimiento y la funcionalidad de los componentes eléctricos individuales. Estos reguladores son indispensables para el alternador de la moto, por lo que también se les llama reguladores Lima.

Función del Regulador de Carga

El regulador de carga tiene la función de regular la tensión de entrada, que es generada por el alternador mientras el motor está en marcha, y de alimentar el sistema eléctrico del vehículo y la batería en el nivel correcto y uniforme para la demanda de corriente. Esto significa que el regulador electrónico regula la tensión de entrada entrante y la transmite a todos los consumidores de energía del vehículo de tal manera que reciben suficiente energía para sus respectivas funciones, ni más ni menos.

La tensión alterna del alternador es convertida en tensión continua por el regulador, de modo que las lámparas sólo reciben la energía que necesitan para realizar su función. El regulador de tensión puede regular la tensión de entrada de tal manera que la tensión de salida se mantenga constante, incluso en caso de fuertes oscilaciones de la velocidad del motor.

Problemas y Mantenimiento del Regulador

Si el rectificador original de su máquina se rompe, puede producirse una descarga profunda de la batería de su máquina. La batería ya no puede cargarse o está sobrecargada, por lo que en el peor de los casos hierve, se infla y estalla. Por lo tanto, debe comprobar regularmente todos los contactos y cables del regulador, de Lima y de la batería.

Esto le dirá si el regulador Lima de su bicicleta tiene el voltaje de la batería bajo control. Si este no es el caso, y la tensión de salida no corresponde a la distribución ideal, es hora de un nuevo regulador. Para optimizar la disipación de calor generada por la tensión de la batería, puede simplemente aplicar pasta de cobre o aluminio debajo de su regulador.

Tipos de Alternadores

Existen principalmente dos tipos de alternadores: los de tipo AC y los de tipo DC. También existen principalmente dos tipos de alternadores en el mercado de motos: los alternadores de imán permanente y los alternadores de excitación.

• Alternadores de Imán Permanente: Son conocidos por su simplicidad y eficiencia, generando corriente de manera continua sin necesidad de componentes adicionales.
• Alternadores de Excitación: Ofrecen una mayor capacidad para manejar cargas eléctricas más altas, lo que resulta ideal para motos equipadas con accesorios eléctricos como luces LED y sistemas de audio.

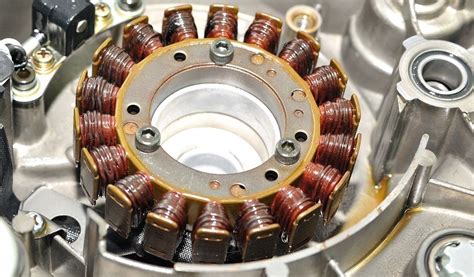

Cómo Comprobar el Alternador y el Estator

Para diagnosticar problemas con el alternador de tu Harley Davidson, sigue estos pasos:

1. Será necesario cortar las bridas 2, 3 y 5. El enchufe derecho del conector (cable morado en el dibujo) es el del alternador (estator), el de la izquierda (cable verde en el dibujo) es el del regulador.
2. Poner en polímetro en ohmímetro escala R × 1. A continuación, comprobar la resistencia entre cada uno de los dos cables del estator y tierra (cable morado). La medida correcta deberá ser infinito. Cualquier otra lectura indica que el estator tiene una tierra.
3. A continuación, comprobar la resistencia entre los pines del cable del estator. La lectura del ohmímetro correcta debe ser menos de 0,5 ohmios.
4. 1. Con la batería completamente cargada.
   2. Arrancar el motor y aumentar lentamente las revoluciones hasta 2000 rpm. La salida de CA en los modelos con carburador es de 16-20 VAC por cada 1000 rpm (32-40V a 2000 rpm).

Prueba Adicionales

1. Conectar el cable del óhmetro a una buena tierra en el motor o el chasis y el otro cable del óhmetro a la base reguladora (evitar la pintura). Lea la escala ohmímetro. La lectura correcta debe ser 0 ohmios.
2. Desconectar de nuevo el conector alternador/regulador. Con el motor parado, conectar una lámpara de prueba de 12v entre cada pin del conector del regulador (cable verde) y masa. Esta prueba mide el consumo de corriente o drenaje de la batería cuando todos los sistemas eléctricos y accesorios están apagados. Realizar esta prueba si la batería no mantiene la carga cuando la moto no está siendo utilizada. Un consumo de corriente que exceda 7 mA descargará la batería (en motos sin alarma). La ECM consume 1 mA, el regulador de voltaje 2 mA y la memoria de la radio 4 mA.

Si tienes dudas, llámanos al 03 81 55 23 39 y estaremos encantados de ayudarte.

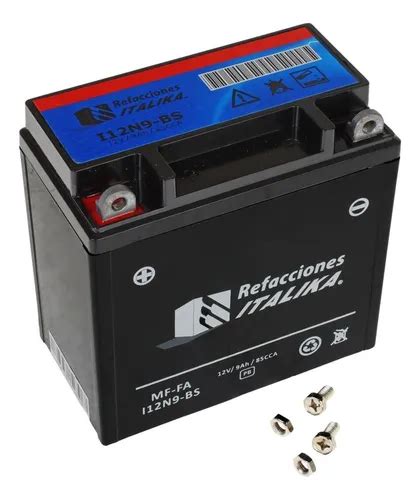

Baterías para Moto: Componente Clave

Las baterías para moto son una parte muy importante del sistema eléctrico de la motocicleta. Una batería de moto funciona almacenando energía eléctrica en forma de iones de plomo dentro de un líquido electrolítico. Esta energía almacenada se libera cuando el sistema de arranque de la moto necesita energía para poner el motor en marcha. El motor arranca y el alternador de la moto comienza a generar electricidad para recargar la batería.

Instalación de una Nueva Batería

1. Primero se debe quitar la batería vieja de la motocicleta antes de poder instalar la batería nueva.
2. Tan pronto como la localices, debes soltarla de la motocicleta, ya que muchas baterías de moto se sujetan o comprimen mediante una correa que se atornilla al chasis. Una vez quitados los tornillos, puedes desenchufar los cables y luego sacar la batería de la moto.
3. Recomendamos que antes de que montes la batería nueva, limpies los contactos de los cables para eliminar cualquier suciedad acumulada.
4. Ahora ya solo queda introducir la batería nueva. Durante el proceso, se debe extremar la precaución para asegurarse de que ni el cable positivo ni el cable negativo toque el positivo o al revés. Corre el riesgo de crear un cortocircuito y tal vez incluso esas temidas chispas.

Mantenimiento de la Batería

Las baterías de las motos están diseñadas para garantizar un funcionamiento adecuado durante el mayor tiempo posible, pero es mejor seguir unos sencillos pasos para obtener los mejores resultados. Para que su potencia sea siempre precisa y que el desgaste no acorte su vida útil, existen una serie de factores que debes conocer y controlar periódicamente. Si sigues estos seis sencillos pasos, podrás mantener la batería y la moto en óptimas condiciones en todo momento.

1. La mayoría de las baterías de las motocicletas deben activarse antes de la instalación, al igual que antes de su uso. Presta mucha atención a esto y asegúrate de que la batería que compras está perfectamente cargada y activada.
2. Se aconseja ponerla en marcha al menos una vez al mes y utilizarla para recorrer al menos 30 kilómetros en carretera.
3. El daño interno de la batería se puede evitar manteniendo una carga adecuada. Sin embargo, la batería no se cargará por completo si la moto se detiene durante un período prolongado de tiempo, solo realizas viajes breves o poco frecuentes, o si el voltaje cae por debajo de 12.4V. Cuando la batería no está en uso, en esta situación, lo que recomendable es que utilices un cargador inteligente.
4. Para utilizar una batería en una motocicleta, primero se debe confirmar que cumple con todas las especificaciones y tecnología necesarias y que es el modelo específico. No todas las motocicletas son iguales, y no todas las motocicletas tienen el mismo tipo de batería.
5. Las baterías pierden naturalmente su capacidad de carga si no se usan o se cargan. Recomendamos conectar un mantenedor o cargar la batería al 100 % una vez cada 15 días si prevé no utilizar la motocicleta durante períodos prolongados.
6. Debido al frío, es típico que la batería de la moto pierda potencia en invierno, pero las altas temperaturas también acortan su vida útil.

Selección y Comparativa de Alternadores

Al seleccionar un alternador para tu moto, es fundamental considerar factores como la potencia necesaria, la compatibilidad con el sistema eléctrico existente y el presupuesto. Al seleccionar un alternador para tu moto, hay varias características clave que debes tener en cuenta. Primero, la potencia de salida es fundamental; necesitas un alternador que proporcione suficiente energía para satisfacer las demandas eléctricas de tu moto.

También es importante considerar la durabilidad y el material de construcción del alternador, ya que estos factores influyen en su rendimiento a largo plazo. Además, verifica la compatibilidad con tu modelo de moto, ya que no todos los alternadores son universales.

En el mercado actual, hay una variedad de alternadores para motos que destacan por su rendimiento y relación calidad-precio. Hacer una comparativa entre las opciones más populares te ayudará a tomar una decisión informada. Algunos de los alternadores más recomendados son el Shindengen FH012, conocido por su alta eficiencia energética y durabilidad, y el Yamaha YZF R1, que ofrece un excelente balance entre potencia y coste. Asegúrate de analizar tanto el precio como las opiniones de otros usuarios para identificar cuál se adapta mejor a tus necesidades y presupuesto.

Aquí te presento una tabla comparativa de alternadores populares:

Generalmente, los modelos de marcas reconocidas ofrecen una mayor potencia de salida y son más eficientes en la conversión de energía, lo que se traduce en un mejor funcionamiento de los sistemas eléctricos de la moto. En contraste, las marcas menos conocidas pueden presentar problemas de calidad y durabilidad, afectando así su rendimiento a largo plazo.

Además, considera la facilidad de instalación: Algunos alternadores son más fáciles de instalar que otros; considera esto si planeas hacerlo tú mismo.

Accesorios Adicionales para Mejorar la Experiencia

Para mejorar la experiencia de conducción en moto junto con un alternador, se pueden considerar varios accesorios adicionales, como:

• Sistemas de iluminación LED de alta potencia
• Sistemas de audio
• Cargadores USB
• Sistemas de navegación GPS
• Alarmas
