Motor de 4 Tiempos: Funcionamiento Detallado de las Válvulas y Componentes Clave

Amigos de CS Global SpA: los dueños y fans siempre andamos en busca de buenos datos y de aprender más sobre el funcionamiento de nuestros automóviles para disfrutar de mejor manera de ellos. Por eso adaptamos guías simples para apoyarlos. Ojalá les sirva.

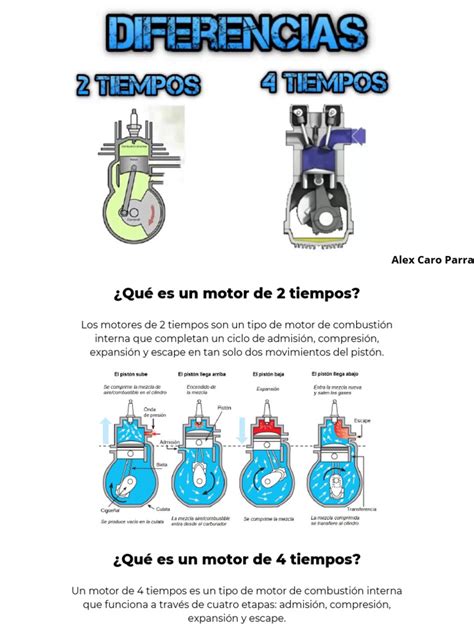

Animación del ciclo de 4 tiempos.

Principios Fundamentales del Motor de Combustión Interna

La mayoría de los automóviles modernos utilizan motores de combustión interna (ICE, por sus siglas en inglés). Estos motores funcionan convirtiendo la energía química del combustible en energía mecánica, que luego se utiliza para mover las ruedas del vehículo. Este proceso se basa en la combustión controlada del combustible dentro de los cilindros del motor.

El Ciclo de Cuatro Tiempos: El Corazón del Motor

El ciclo de cuatro tiempos es la base del funcionamiento de muchos motores de combustión interna, especialmente los motores de gasolina. Estos cuatro tiempos son:

1. Admisión: Durante la admisión, el pistón se mueve hacia abajo dentro del cilindro, creando un vacío. La válvula de admisión se abre, permitiendo que una mezcla de aire y combustible (en motores de gasolina) o solo aire (en motores diésel) entre en el cilindro. La cantidad de mezcla que ingresa es crucial para la eficiencia y potencia del motor, y se controla mediante el sistema de inyección y la mariposa de admisión.
2. Compresión: Una vez que el pistón llega al punto más bajo (punto muerto inferior), la válvula de admisión se cierra. El pistón ahora se mueve hacia arriba, comprimiendo la mezcla de aire y combustible. Esta compresión aumenta la temperatura y la presión de la mezcla, preparándola para la combustión. La relación de compresión es un factor crítico en la eficiencia del motor. Una mayor relación de compresión generalmente resulta en una mayor eficiencia, pero también requiere combustible de mayor octanaje para evitar la detonación.
3. Expansión (Combustión): Cuando el pistón alcanza el punto más alto (punto muerto superior), la mezcla comprimida se enciende. En los motores de gasolina, esto se logra mediante una bujía que genera una chispa eléctrica. En los motores diésel, la alta temperatura de la compresión hace que el combustible se encienda espontáneamente al ser inyectado. La combustión genera una rápida expansión de los gases, que empujan el pistón hacia abajo. Esta es la carrera de potencia, donde la energía química se convierte en energía mecánica.
4. Escape: Después de la carrera de expansión, el pistón se mueve hacia arriba nuevamente. La válvula de escape se abre, permitiendo que los gases de escape salgan del cilindro y sean expulsados al sistema de escape. El diseño del sistema de escape, incluyendo el colector de escape, el convertidor catalítico y el silenciador, influye en la eficiencia y las emisiones del motor.

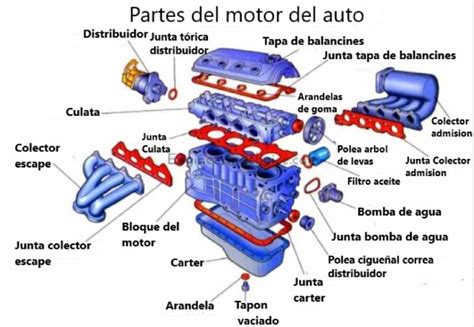

Componentes principales del motor.

Componentes Clave del Motor

Para comprender el funcionamiento del motor, es fundamental conocer sus componentes principales y sus funciones:

• El motor: Es una máquina que transforma la energía química del combustible en energía mecánica, es decir, en movimiento. Es el elemento más importante, es decir el corazón del automóvil.
• Combustible: Los vehículos particulares funcionan mayoritariamente con gasolina (bencina), algunos para el trabajo funcionan con petróleo diesel como buses, camiones y camionetas y de forma excepcional existen vehículos que funcionan con gas, como algunos taxis.

Bloque del Motor

El bloque del motor es la estructura principal que soporta todos los demás componentes del motor. Generalmente está hecho de hierro fundido o aluminio y contiene los cilindros. El block puede ser de fierro o de aluminio y su rotura puede ser fatal para el motor. Un calentón o incluso un golpe podrían romper el block o deformarlo, haciendo perder el lubricante y/o recalentando el motor hasta fundirse.

Cilindros

Los cilindros son los espacios dentro del bloque del motor donde se produce la combustión. La mayoría de los motores tienen múltiples cilindros (por ejemplo, 4, 6 u 8) para aumentar la potencia y suavizar el funcionamiento.

Pistones

Los pistones son componentes móviles que se desplazan hacia arriba y hacia abajo dentro de los cilindros. Están conectados a la biela, que a su vez está conectada al cigüeñal. Los pistones van al interior de cada cilindro y son los que provocan el movimiento del motor tras recibir la compresión generada por la explosión de la combustión. Los pistones son como el émbolo de una jeringa. Deben entrar justo dentro del cilindro para que la compresión pueda producirse.

Bielas

Las bielas conectan los pistones al cigüeñal. Transmiten la fuerza generada por los pistones al cigüeñal, convirtiendo el movimiento lineal de los pistones en movimiento rotacional. Las bielas son el puente que une el cigüeñal con los pistones. Cada pistón es soportado por una biela. De esta manera la biela transmite el movimiento del pistón hacia el cigüeñal para producir el giro del motor.

Cigüeñal

El cigüeñal es un eje rotatorio que convierte el movimiento lineal de los pistones en movimiento rotacional. Este movimiento rotacional se transmite a la transmisión y, finalmente, a las ruedas del vehículo. El cigüeñal es el centro de giro del motor de un auto. El cigüeñal es el eje que recibe el movimiento de los pistones para enviar el torque del motor a través de su giro hacia la transmisión. Es decir, es un eje que soporta el movimiento de los 3, 4, 6 u 8 pistones que tiene un auto dependiendo de su número de cilindros.

Árbol de Levas

El árbol de levas controla la apertura y el cierre de las válvulas de admisión y escape. Está sincronizado con el cigüeñal mediante una correa o cadena de distribución. El diseño del árbol de levas influye en las características de rendimiento del motor, como la potencia y el par a diferentes regímenes de revoluciones. El eje de leva es el encargado de abrir y cerrar válvulas mientras funciona el motor. El eje de leva va girando a la par con el cigueñal en relación 2:1; esto es que dos vueltas del cigueñal son una del leva. Ambos están conectados mediante una correa de transmisión.

Válvulas

Las válvulas de admisión y escape controlan el flujo de aire y combustible hacia el cilindro y la salida de los gases de escape. Su apertura y cierre precisos son cruciales para el funcionamiento eficiente del motor. Hay válvulas de admisión y válvulas de escape. Las de admisión permiten que entre la mezcla de aire y bencina, que terminan haciendo la combustión junto con la chispa de la bujía. En tanto, las válvulas de escape liberan los gases generados en la combustión a través del tubo de escape. Normalmente los autos pueden tener dos o cuatro válvulas por cilindro.

Las válvulas son esenciales para el funcionamiento de cualquier motor. Son como unos clavos grandes, encargados de abrir el paso a la mezcla de aire y combustible y de dejar escapar los gases producto de la combustión. Se ubican en la parte superior de los motores, o lo más a la izquierda y derecha, en el caso de los motores bóxer. El punto es que están al final del recorrido del pistón para encontrarse con la mezcla de aire y combustible, junto con la chispa de la bujía y la compresión del pistón. Para que funcionen, las válvulas están en los asientos de válvula dentro de la culata. A su vez, el cigüeñal, en la base del motor, gira conforme se mueven los pistones. El cigüeñal va unido mediante una correa o cadena al árbol o eje de levas, el que va presionando cada una de las válvulas para abrirlas y cerrarlas dependiendo de la sincronía del motor. Sin las válvulas, un motor no podría funcionar, puesto que el ciclo de giro del motor hace abrir las válvulas de admisión, que dejan entrar la mencionada mezcla de aire y combustible, y las de escape para dejar salir los gases producto de las explosiones internas. Las válvulas están hechas con una aleación de acero y otros materiales que están pensados para resistir altas temperaturas. Por su labor, están expuestas a grandes temperaturas, debido a la presencia de gases y fricción.

Bujías (Motores de Gasolina)

Las bujías generan la chispa eléctrica necesaria para encender la mezcla de aire y combustible en los motores de gasolina. Un correcto funcionamiento de las bujías es esencial para una combustión eficiente y un buen rendimiento del motor.

Inyectores de Combustible

Los inyectores de combustible pulverizan el combustible en el cilindro (en motores de inyección directa) o en el colector de admisión (en motores de inyección indirecta). La cantidad de combustible inyectada se controla electrónicamente para optimizar la eficiencia y las emisiones. Son el reemplazo del carburador; los encargados de inyectar combustible y aire a la cámara de combustión para que se junten con la chispa de la bujía y así hacer las explosiones internas con la que funcionan los motores.

Sistema de Refrigeración

El sistema de refrigeración mantiene la temperatura del motor dentro de un rango óptimo. Utiliza un refrigerante (generalmente una mezcla de agua y anticongelante) para absorber el calor del motor y disiparlo a través de un radiador. Un sobrecalentamiento del motor puede causar daños graves.

Sistema de Lubricación

El sistema de lubricación suministra aceite a las partes móviles del motor para reducir la fricción y el desgaste. El aceite también ayuda a enfriar el motor y a limpiar los residuos de la combustión. Es crucial cambiar el aceite regularmente para mantener el motor en buen estado.

Sistema de Encendido

El sistema de encendido proporciona la chispa necesaria para que el motor arranque. Incluye componentes como la bobina de encendido, el distribuidor (en sistemas más antiguos) y el módulo de encendido electrónico.

Sistema de Escape

El sistema de escape dirige los gases de escape fuera del motor y reduce el ruido. Incluye componentes como el colector de escape, el convertidor catalítico (para reducir las emisiones) y el silenciador.

Tipos de Motores

Además del motor de combustión interna tradicional, existen otros tipos de motores utilizados en automóviles:

• Motores Diésel: Los motores diésel funcionan de manera similar a los motores de gasolina, pero utilizan una mayor relación de compresión y encienden el combustible mediante la compresión en lugar de una chispa. Los motores diésel suelen ser más eficientes que los motores de gasolina y producen más par.
• Motores Eléctricos: Los motores eléctricos utilizan electricidad para generar movimiento. Son cada vez más comunes en vehículos eléctricos e híbridos. Ofrecen una aceleración instantánea y no producen emisiones directas.
• Motores Híbridos: Los motores híbridos combinan un motor de combustión interna con un motor eléctrico. Pueden funcionar con gasolina, electricidad o una combinación de ambos, lo que resulta en una mayor eficiencia de combustible y menores emisiones.

Electrónica del Motor

La electrónica juega un papel crucial en el funcionamiento moderno del motor. La Unidad de Control del Motor (ECU, por sus siglas en inglés) es una computadora que controla varios aspectos del motor, como la inyección de combustible, el encendido y la sincronización de las válvulas. Los sensores proporcionan información a la ECU sobre las condiciones del motor, permitiendo que la ECU ajuste los parámetros de funcionamiento para optimizar la eficiencia, el rendimiento y las emisiones. La ECU o Electronic Control Unit es el computador y corazón de un auto. Es el cerebro que se encarga de enviar las señales para que el motor funcione, regulando cuánta mezcla de aire y combustible entra a la zona de combustión, entre varias otras funciones.

Mantenimiento del Motor

El mantenimiento regular es esencial para mantener el motor de su automóvil funcionando sin problemas y de manera eficiente. Algunas tareas de mantenimiento importantes incluyen:

• Cambio de aceite y filtro de aceite
• Reemplazo del filtro de aire
• Reemplazo de las bujías (en motores de gasolina)
• Inspección y reemplazo de la correa o cadena de distribución
• Revisión y ajuste de las válvulas (si es necesario)
• Inspección del sistema de refrigeración
• Inspección y reemplazo de las mangueras y correas

Averías Comunes del Motor

A pesar del mantenimiento regular, los motores pueden experimentar problemas. Algunas averías comunes incluyen:

• Sobrecalentamiento
• Pérdida de potencia
• Consumo excesivo de aceite
• Ruidos extraños
• Dificultad para arrancar
• Fallos de encendido

Si experimenta alguno de estos problemas, es importante llevar su automóvil a un mecánico calificado para que lo inspeccione y repare.

Además, los vehículos eléctricos e híbridos están ganando popularidad, lo que podría llevar a una disminución en el uso de motores de combustión interna en el futuro.

Luz de "Check Engine" encendida.

Tapa de Válvulas

La tapa de válvulas tiene la función de sellar la parte superior del motor apoyada con un empaque de caucho, cubren el o los ejes de levas. Evitan el derrame de lubricante, ayudan a controlar la presión de aceite Y liberan calor o vapor generado en el motor.

En esta también se adhiere algunas válvulas y tuberías.

Una de ellas es la válvula PCV o Positive Crankcase Ventilation Valve en inglés, que tiene la función de liberar la presión existente en el cárter a consecuencia del accionamiento del pistón y del incremento de temperatura que se produce en el interior del motor.

Por tanto, la válvula PCV permite el paso de los vapores de aceite e hidrocarburos generados en el cárter, expulsándolos al colector de admisión. De ese modo, estos vapores volverán a entrar en la cámara de combustión para formar parte de la mezcla aire- combustible. Para conseguir una combustión completa, la centralita (ECU) se encarga de ajustar la mezcla para que ésta sea óptima. Gracias a ello, la presión del cárter bajará, reduciendo la posibilidad de reventar las juntas y evitando una mayor emanación de gases contaminantes.

También en la culata están ancladas las válvulas de VANOS, VVTI, VTEC y algunas otras.

• Daños más observados:
  • Fugas
  • Quebraduras
  • Rajaduras
  • Quemaduras por calentamiento de culata

Empaque de Culata

El empaque de la culata por lo regular es de grafito , asbesto y/o algún otro material resistente a altas temperaturas, en la actualidad son muy comunes los de metales o aleaciones, sirve para formar una estanqueidad (sellar) entre las líneas de lubricación y de enfriamiento entre la cabeza y el block por otro lado también evitan fuga de compresión porque también sellan la cámara de combustión entre la cabeza y el block se puede dañar por un sobrecalentamiento del motor , por una aceleración brusca estando frio el motor o debido a que no aplicaron el torque adecuado (apretar) a los tornillos entre la cabeza y el block, o simplemente lo colocaron mal.

Se debe tener mucha precaución, algunos empaques pueden ser similares, pero pueden tener pequeños cambios en los orificios de paso de agua, y de no observar esto, puede generar problemas luego de la rectificación y trabajo en la culata.

• Daños mas comunes:
  • Quemadura por sobrecalentamiento

Culata

La culata, también denominada cabeza del motor, consiste en un bloque de metal, generalmente de hierro fundido o aleación de aluminio, que sella la parte superior de los cilindros de un motor de combustión evitando así que haya pérdidas de compresión. Se fabrica con estos materiales buscando un equilibrio entre altos niveles de resistencia y rigidez combinados con una buena conductividad térmica que permita liberar al exterior el calor de la cámara de combustión mejorando así el rendimiento del vehículo al elevar la relación de compresión. Las culatas de aluminio, aunque cuentan con mejores propiedades de conducción del calor y son más ligeras, resisten mejor la fricción de los pistones. Pero el daño por un sobrecalentamiento puede generar mayores consecuencias y daños.

La culata se encuentra unida al bloque motor por medio de tornillos y una junta amianto (Las juntas son elementos que se utilizan para conseguir un sellado estanco, evitan el paso de agua en el ensamblaje de dos partes, función que desempeña el empaque de cabeza o culata), que se encarga de sellar con firmeza y flexibilidad ambos componentes para soportar las altas temperaturas producidas por el motor e impedir fugas de compresión o líquido refrigerante.

El sobrecalentamiento de un motor genera grandes daños a la culata y al empaque, en ocasiones provoca deformidad en el bloque de motor. El daño principal es deformidad de la pieza o la culata. En la culata se adhieren válvulas y sellos, ejes de levas, piñones, buzos, inyectores, bujías, bobinas y otros elementos que hacen posible la ignición o arranque de un motor Cuando se realiza un trabajo en la culata, se debe tener el cuidado por parte del prestador del servicio (tornero o reconstructor) de revisar con mucho esmero, para determinar, rajaduras, picaduras y otros daños. También debe tener la precaución de no desgastar más de lo necesario, para no provocar un problema al momento de la colocación y posterior puesta en marcha del auto. En diversas ocasiones, luego de un sobrecalentamiento y trabajo en la culata, se generan problemas más graves, como ruidos, humo, consumo de agua, esto en ocasiones es resultado de un trabajo mal realizado. Recuerda que los trabajos a medias pueden generar pérdida de tiempo, dinero y mayores problemas.

• Daños comunes:
  • Daño por calentamiento
  • Daño por uso de agua
  • Irregularidad de funcionamiento por carbonilla.

Block del Motor

El block o bloque del motor es el elemento principal de cualquier motor de combustión interna. Está compuesto por los cilindros y todos aquellos componentes que forman el mecanismo de potencia, como las bielas, los pistones y el cigüeñal.

De forma popular, al bloque se le denomina motor, ya que los componentes se conectan en él y el proceso de combustión se realiza en su interior.

Por lo general, el bloque motor consiste en una pieza de acero o aluminio fundido. Este último material es mucho más ligero y con una mayor capacidad para disipar el calor, sin embargo, es más caro y tiene menor resistencia al roce con los pistones. Asimismo, sujeta las tapas donde que sellan y/o protegen al eje cigüeñal.

Hoy la mayor parte de los blocks de motor incorporan orificios para alojar el líquido anticongelante de los motores con refrigeración líquida y los tubos para el aceite de lubricación.

Tipos de bloque de motor

Existen dos tipos de bloques de motor, los llamados de camisa seca y los de camisa húmeda. En el caso del motor de camisa seca, las camisas van conectadas a otros cilindros con paredes más finas y tienen menos tamaño que el húmedo.

En el motor de camisa húmeda, existe además un sistema de refrigeración por agua y la estanqueidad (evitar fugas de agua) se logra mediante un anillo de caucho ubicado en las zonas superior e inferior.

Por otro lado, existen otros tipos de bloque de motor en función de cómo se dispongan los cilindros, como el lineal, en V y plano u opuesto (motor Boxer).

En el bloque del motor se alojan anillos, pistones, bielas, eje cigüeñal y sus partes, bomba de aceite, bomba de agua, y algunos otros elementos que hacen posible la generación de torque para el funcionamiento del auto.

• Algunos daños:
  1. Oxidación por uso de agua
  2. Desgaste por mala lubricación
  3. Daño por calentamiento
  4. Rajaduras
  5. Picaduras

Cárter de un Motor

El cárter es un componente del motor en el cual se deposita el aceite que se encarga de lubricar el motor. Tiene una forma similar a la de una cubeta o bañera atornillada en la parte baja del motor. Sobre el cárter están ubicados el cigüeñal, las bielas y los pistones. También sirve como un reductor de presión y ayuda en ordenar el flujo de aceite, por ello tan sensibles a fugas cuando se hace un buen trabajo de sellado.

El aceite se deposita en el cárter por gravedad para luego ser lanzado por medio de la bomba de aceite al filtro y luego a los circuitos de lubricación. Una vez se han lubricado todas las piezas del motor, el aceite de nuevo vuelve a caer en el cárter.

Sistemas Componentes del Motor

Sistema de Distribución

Este sistema distribuye la chispa de encendido en los pistones según el orden de encendido. Incluye eje de levas, balancines, correa de distribución, etc.

Sistema de Admisión

Este sistema permite la admisión de la mezcla de aire y combustible al interior de los cilindros. Incluye bomba de combustible, inyectores, múltiple de admisión.

Sistema de Escape

Este sistema permite la evacuación de los humos residuales. Incluye múltiple de escape, tubo de escape.

Sistema de Arranque

Este sistema permite la puesta en marcha del motor principal mediante un motor eléctrico. Incluye chapa eléctrica, batería, motor de partida.

Sistema de Carga Eléctrica

Este sistema es el encargado de proveer la carga necesaria para poder mantener el abastecimiento que inicialmente asume la batería y los componentes eléctricos.
