Una de las piezas más importantes de una bicicleta es el eje de motor, el cual es en esencia un eje con dos rodamientos, en cada uno de sus extremos van colocadas las bielas, que son las que reciben toda la fuerza que ejercemos sobre los pedales. El eje permite que las bielas giren a una baja fricción. El eje de motor es un conjunto de piezas sometidas a un gran estrés mecánico, por lo cual es importante mantenerlo siempre en perfecto estado de conservación.
La caja del eje de motor tiene forma cilíndrica, y según las medidas de su diámetro interior (A), su longitud (B) y el sentido de la rosca deberemos escoger un tipo de motor u otro.
Aquí exploraremos los diferentes tipos de ejes de motor y sus respectivas especificaciones para ayudarte a entender mejor este componente crucial.
Estándares de Ejes de Motor
Existen varios estándares de ejes de motor, cada uno con sus propias características y medidas. A continuación, se describen los más comunes:
Estándar Inglés (BSA, BSC, BC, ISO, British, Euro)
Es el más común. Existen dos medidas para el ancho: 68 mm o 73 mm, y el diámetro interior es de 34,8 mm. Tanto la rosca izquierda como la derecha van en sentido anti-horario.
El lado sin transmisión (lado izquierdo) en el estándar inglés es una rosca a la derecha, apretando en el sentido de las agujas del reloj. El lado de la transmisión (lado derecho de la bicicleta) utiliza una rosca a la izquierda y se aprieta en sentido contrario a las agujas del reloj.
El término BSC significa British Standard Cycle, que adoptó el mismo estándar.
Estándar Italiano
Cada vez menos utilizado, pero aún vigente en algunas marcas.

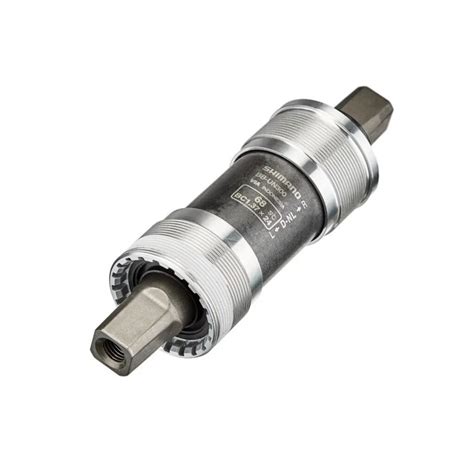

Ejes Cuadrados (ISO y JIS)
Existen dos tipos de ejes cuadrados en función de la forma del eje: ISO y JIS.
cómo saber que tamaño de eje PEDALIER usa mi bicicleta?

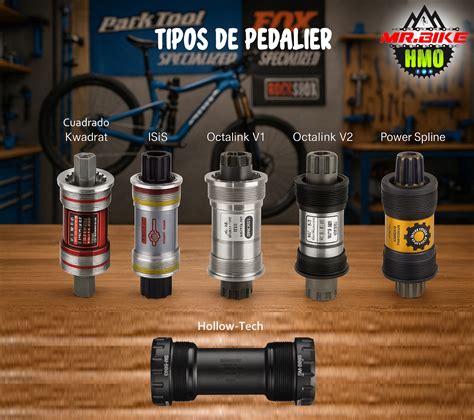

Tipos de Ejes de Motor
Eje Motor Roscado con Rodamientos Externos
Estos motores son fáciles de identificar, ya que los rodamientos se encuentran en la parte exterior del cuadro. La mayoría tienen rosca inglesa de 34,7mm x 24 (tipo BSA). La cazoleta derecha se atornilla en la caja del motor al sentido contrario a las agujas del reloj y la izquierda en el sentido de las agujas.
Eje Motor Desmontable
Ya prácticamente en desuso, el eje motor es desmontable mediante llaves a contra-tuerca.
Tipos de Motor de Montaje Directo
Desde hace algunos años, en bicicletas de carretera, mountain bike o gravel de gama media y alta ya se encuentran ejes de motor sin rosca. Los rodamientos internos van a presión sobre la caja de motor. En los motores de montaje directo el eje suele ir montado en una de las bielas, en un sistema parecido al Hollotech II de Shimano.
Existen de varios tipos de sistemas:
- BB30: También llamado «true BB30», no presenta cazoletas.
- Press-fit 30: El sistema Press-fit 30 combina lo mejor de BB30 y Pressfit en un solo motor.

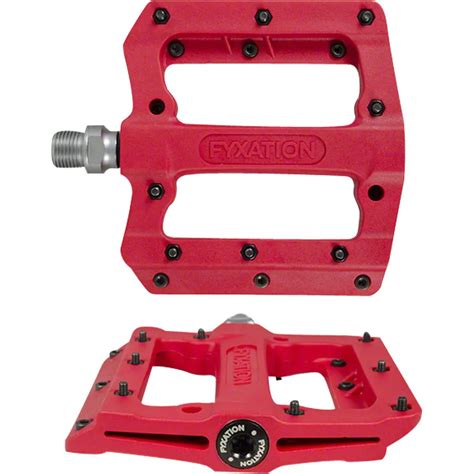

Pedales de Plataforma: Fyxation Mesa MP
Los Mesa MP de Fyxation son pedales de plataforma de perfil delgado que tienen todo lo que buscas y nada de lo que no. Aunque originalmente se diseñó con un enfoque en el viajero urbano, el Mesa MP con cuerpo de nailon ha encontrado un hogar en tantas bicicletas gordas y bicicletas de montaña como en bicicletas de cambio fijo y de viajero.
Los rodamientos sellados de funcionamiento suave, el cuerpo de nailon de grado de impacto, los pasadores reemplazables y su perfil ancho de 105 mm lo hacen ideal para cualquier estilo de conducción.
Descripción: Pedales de bicicleta diseño liviano para bicicletas MTB, Enduro y BMX.
Pedales de resina de nylon para un producto final liviano y resistente. Gracias a su fabricación con resina de nylon le otorga un peso muy liviano de tan solo 180g a cada pedal. Diseño ergonómico y con puntas para un mejor agarre en el pedaleo.
Especificaciones Técnicas de los Pedales
Las especificaciones de los pedales Fyxation Mesa MP son las siguientes:
- Material: Resina de nylon
- Diámetro rosca: 9/16”
- Entrada de instalación: Hexagonal de 6 mm
- Peso de cada pedal: 180g
- Cantidad: 2 Piezas
- Dimensiones de producto: 12.3 x 10.5 x 2.5 cm
Estos pedales son una excelente opción para quienes buscan ligereza y resistencia en sus componentes de bicicleta.
