Para optimizar el rendimiento de tu bicicleta de montaña (MTB), es crucial entender la compatibilidad entre sus componentes. Shimano lidera el mercado de grupos de transmisión para bicicletas de montaña, ofreciendo opciones para diversas modalidades, desde XC hasta enduro y descenso. Esta guía te proporcionará información detallada sobre la compatibilidad de cadenas, cassettes, ejes de pedalier y frenos Shimano MTB.
Compatibilidad de Cadenas y Cassettes
La compatibilidad entre cadenas y cassettes es esencial para un funcionamiento óptimo de la transmisión. Aquí te explicamos las claves:
Medidas de Cadenas de Bicicleta
El paso de la cadena es la medida entre bulones. En bicicletas con un solo piñón o cambios internos de 3 velocidades, la medida más común es de ⅛ de pulgada (3,2 mm), utilizada en bicicletas de piñón fijo y BMX. En transmisiones con cambios, el ancho de la cadena varía según el número de coronas o velocidades.
A continuación, una tabla de medidas de cadenas de bicicleta:
| Número de Velocidades | Medida Estándar (Pulgadas) | Medida Externa del Bulón (mm) |
|---|---|---|
| 6-8 | Varía | 7,1 - 7,8 |
| 9 | Varía | Varía (compatible excepto Campagnolo) |
| 10 | Varía | Varía (Shimano pre-Hyperglide, Campagnolo antiguo) |
| 11 | Varía | Varía (compatible excepto Campagnolo) |
| 12 | Varía | Varía |
| 13 | Exclusivas | Incompatibles con 11 y 12 velocidades |
Cual es la diferencia entre los desviadores/patas de cambio Shimano DEORE, SLX, XT y XTR para 12 vel
Compatibilidad entre Marcas y Velocidades
- Mismo número de velocidades: Generalmente compatibles entre marcas (excepto Campagnolo), aunque se recomienda usar componentes del mismo grupo para mayor suavidad y fiabilidad.
- Distinto número de velocidades: No se recomienda combinar cadenas y cassettes con distinto número de velocidades.
- Excepción: Cadenas Sram de 11 velocidades con grupos Eagle MTB de 12 velocidades (especialmente en eBikes) pueden funcionar debido a la mínima diferencia entre bulones.
Bulones y Eslabones Rápidos
Los bulones y eslabones rápidos son específicos para cada número de velocidades e incompatibles entre sí. Para cortar y desmontar una cadena, necesitarás un tronchacadenas. La longitud de la cadena dependerá de los desarrollos de la bicicleta.
Ejes de Pedalier: Tipos y Compatibilidad
Los ejes de pedalier conectan las bielas y permiten la transmisión eficiente de potencia al pedaleo. Existen varios tipos, diseñados para adaptarse a diferentes cuadros y estilos de ciclismo.
Medidas del Pedalier Roscado
Para elegir el eje de pedalier correcto, es esencial conocer tres medidas clave de la caja del pedalier:
- Diámetro interior (A): Distancia entre las paredes internas de la caja.
- Longitud (B): Ancho total de la caja.
- Sentido de la rosca: Determina el tipo de roscado (inglés, italiano o francés).
Estándares Comunes de Pedaliers Roscados
- BSA (Estándar Inglés o BSC):
- Ancho de la caja: 68 mm y 73 mm.
- Diámetro interior: 34,8 mm.
- Sentido de las roscas: Derecha anti-horaria, izquierda horaria.
- Estándar Italiano:
- Diámetro de la caja: 36 mm.
- Ancho de la caja: 70 mm.
- Sentido de las roscas: Ambas roscas giran en el sentido de las agujas del reloj.
- Estándar Francés:
- Diámetro de la caja: 34,8 mm.
- Ancho de la caja: 68 mm.
- Sentido de las roscas: Ambas roscas giran en el sentido de las agujas del reloj.

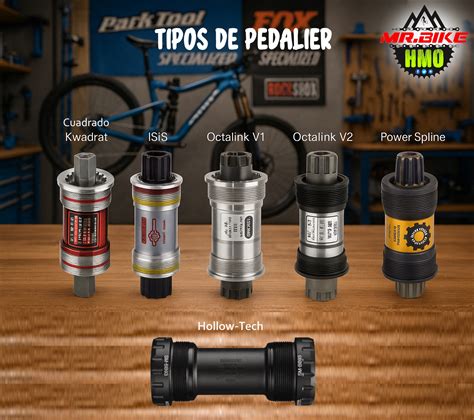

Tipos de Pedalier Roscado
- Pedalier de «cuadradillo»: Utilizado en bicicletas de gama media, con ejes ISO (12,5 mm) y JIS (12,63 mm).
- Pedalier roscado con rodamientos externos: Rodamientos fuera de la caja, mayor rigidez y compatibilidad con rosca inglesa (BSA).
- Pedalier desmontable: Común en bicicletas antiguas, permite desmontar todas las piezas.
- Sistemas de pedalier roscado con rodamientos internos: Shimano Octalink o ISIS, mejoran la conexión entre eje y bielas.
Tipos de Pedalier de Montaje Directo (Press-Fit)
Los pedaliers de montaje directo utilizan un diseño donde los rodamientos se presionan directamente en la caja del pedalier, eliminando la necesidad de roscas.
- BB30: Eje de 30 mm, rigidez superior y reducción de peso.
- Press-Fit de Shimano: Compatibilidad con ejes de 24 mm, carcasa interna para proteger los rodamientos.
- Press-Fit 30: Combina ventajas de BB30 y Press-Fit, cazoletas de nylon para facilitar la instalación.
- SRAM DUB: Eje de aluminio de 28,9 mm, compatibilidad universal con cajas BSA roscado, PressFit, BB30 y PressFit30.
Tabla Comparativa de Tipos de Ejes de Pedalier
| Tipo de Pedalier | Montaje | Diámetro Eje (mm) | Ancho Caja (mm) | Compatibilidad | Herramientas Necesarias |
|---|---|---|---|---|---|
| BSA (Inglés) | Roscado | 24 | 68 / 73 | Cuadros modernos, fácil instalación | Llave específica BSA |
| Italiano | Roscado | 24 | 70 | Bicis clásicas italianas | Llave italiana |
| Francés | Roscado | 24 | 68 | Restauración vintage francesa | Llave francesa |
| Cuadradillo | Roscado | JIS: 12.63 / ISO: 12.5 | 68-73 | Bicicletas gama media y clásicas | Extractor de bielas + llave de cazoleta |
| Rodamientos externos | Roscado | 24 | 68 / 73 | Gama media/alta carretera y MTB | Llave Hollowtech II |
| Press-Fit BB30 | Press-Fit | 30 | 68 | Alta gama, máxima rigidez | Prensa + extractor específico |
| Press-Fit 30 | Press-Fit | 30 | 68 / 73 | Gama alta, más fácil que BB30 | Prensa + extractor |
| Press-Fit Shimano | Press-Fit | 24 | 86.5 | Shimano, buena protección rodamientos | Prensa + llave Shimano |
| SRAM DUB | Press-Fit / Roscado | 28.99 | 68-89.5 | Versátil, válido para casi todos los cuadros | Llave DUB + prensa |
Sistemas de Frenado Shimano: Compatibilidad y Rendimiento
Shimano ofrece una amplia gama de frenos para MTB, desde modelos básicos hasta los más avanzados. La elección correcta mejora la seguridad y el rendimiento de tu bicicleta.
Gamas de Frenos Shimano
- MT400, MT500, Alivio: Comunes en bicicletas de serie por debajo de 1.000€.
- SLX, Deore XT, Saint, XTR: Mayor despliegue tecnológico, frenos más vendidos aftermarket.
Tecnologías Clave de Frenado
- Pistones cerámicos: Aislantes, reducen la transferencia de calor de la pastilla al aceite (excepto en modelos económicos con pistones de resina).
- Pastillas Ice-Technologies con aletas refrigerantes: Reducen la temperatura (estándar en frenos de 4 pistones).
- Discos Ice-Technologies: Aletas de refrigeración adicionales para reducir la temperatura.
- Servo Wave: Leva que cambia el empuje del pistón, acercando las pastillas al disco rápidamente.
- Free Stroke Adjust: Ajuste sobre el pistón de la maneta para encontrar el tacto adecuado.
Modelos de Frenos Shimano
- XTR: Gama tope, ligereza y alto rendimiento.
- Saint: Modelo específico para Descenso (DH), tecnología Ice-Technologies.
- Deore XT: Todoterreno popular, válido para XC y Enduro.
- SLX: Equilibrado, mejor relación calidad/precio.
Comparativa de Pastillas de Freno Shimano
Las pastillas metálicas ofrecen mayor poder de frenada, mientras que las de resina son más silenciosas. Las versiones con aletas de refrigeración ayudan a reducir la temperatura.

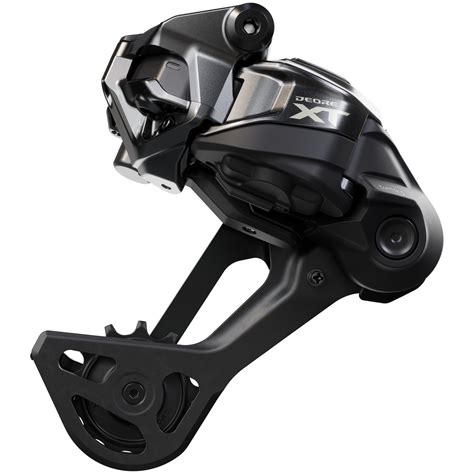

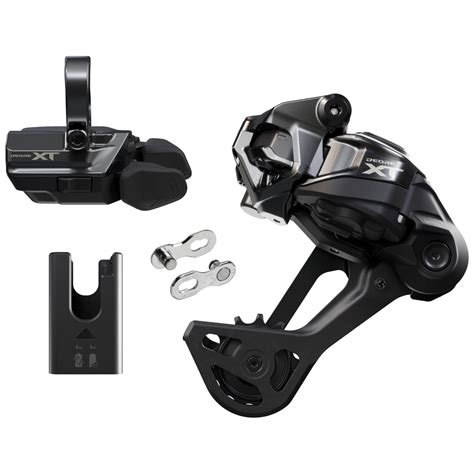

Compatibilidad de Cambios Traseros
Es crucial recordar que Shimano y SRAM no son compatibles entre sí. Existen tres longitudes de horquilla (corta, media y larga) que determinan la sensibilidad y resistencia del cambio.
Para Shimano, la longitud de horquilla adecuada se calcula mediante la fórmula:
(Dientes máximos del piñón - Dientes mínimos del piñón) + (Dientes máximos del plato - Dientes mínimos del plato)
Por ejemplo, con un cassette 11/36 y un plato 26/36, el cálculo sería (36-11)+(36-26) = 35.
Compatibilidad de Bujes de Rueda Libre y Cassettes
El buje de rueda libre es esencial para el funcionamiento de las bicicletas de carreras modernas. Shimano, Sram y Campagnolo ofrecen diferentes sistemas que no son intercambiables.
Tipos de Bujes de Rueda Libre
- Shimano:
- HG (Hyperglide): Compatible con cassettes de 8-10 velocidades (con espaciador de 1 mm para 10 velocidades).
- HG de 10 velocidades SOLAMENTE: Diseñado exclusivamente para cassettes de 10 velocidades.
- HG de 11/12 velocidades: Compatible con cassettes de 11 y 12 velocidades (con espaciador de 1,85 mm para cassettes de montaña de 8/9/11 velocidades).
- Micro Spline (MS) 11/12 velocidades: Exclusivo para cassettes de MTB de 12 velocidades.
- Hyperglide+ 12 Speed Road: Solo para cassettes de bicicletas de carretera de 12 velocidades.
- SRAM:
- XD 11 y 12 velocidades: Diseño único, más ligero y duradero.
- XD-R 11 y 12 velocidades: Principalmente para bicicletas de carretera.
- Campagnolo:
- Campy 9 & 10 & 11 & 12 Speed: Solo para cassettes Ultra-Drive de 9/10/11/12 Speed.
- N3W 13 velocidades: Desarrollado para el grupo de gravel Campagnolo Ekar.
