Relés para Motocicletas: Tipos y Ficha Técnica

Un relé es un interruptor accionado eléctricamente que se utiliza para aislar circuitos, conmutar entre circuitos y controlar un circuito de alta potencia con una señal de baja potencia. Los relés se clasifican por su diseño y funcionalidad, como los electromecánicos, los de estado sólido y los de láminas.

Componentes Clave de un Relé

• Común (COM): Este terminal sirve como salida para el relé y es donde se conecta un lado del circuito de carga.
• Normalmente abierto (NO): El terminal normalmente abierto es otro terminal de carga en un relé que permanece desconectado cuando el relé está inactivo.
• Normalmente cerrado (NC): El borne normalmente cerrado es un borne de carga adicional en un relé. En circunstancias normales, sin ninguna entrada de control, este terminal mantiene una conexión con el terminal Común (COM).
• Poste: El término "polos" se refiere al número de circuitos separados que el relé puede conmutar o controlar.
• Lanza: El término "tiro" indica el número de posiciones a las que puede conectarse cada polo. Describe el número de salidas a las que se puede conectar cada interruptor. Por ejemplo, un relé de una sola vía tiene una posición por polo, lo que significa que cada interruptor sólo puede conectarse a una salida.

Un relé SPST controla un solo circuito (unipolar). Tiene dos posiciones: encendido y apagado (tiro único). Un relé SPDT controla un solo circuito (unipolar). El término "bipolar" indica que tiene capacidad para gestionar dos circuitos totalmente separados de forma independiente.

Tipos de Relés Basados en Principios de Funcionamiento

Los relés se clasifican en varias categorías en función de sus principios de funcionamiento.

Relé Electromecánico (EMR)

Un relé electromecánico tiene una bobina y un contacto accionado mecánicamente. Al activar la bobina, se genera un campo magnético. Este campo tira del inducido (el contacto móvil) hacia él. A la inversa, cuando la bobina se desenergiza, pierde su campo magnético y un muelle tira de la armadura para devolverla a su posición original. El relé electromagnético (REM) puede utilizarse con una fuente de alimentación de CA o CC, según la aplicación. La construcción de los relés EMR para CA y CC varía ligeramente, sobre todo en el diseño de sus bobinas.

El principal inconveniente de un relé electromagnético (EMR) es que sus contactos tienden a crear un arco eléctrico cuando se separan, lo que puede provocar un aumento de la resistencia de los contactos con el paso del tiempo. Este aumento progresivo de la resistencia se traduce en una reducción de la vida útil del relé.

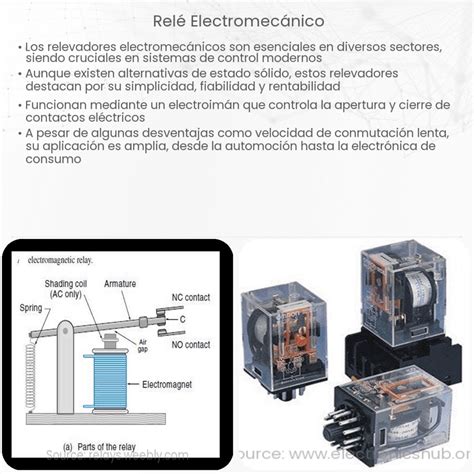

Componentes de un Relé Electromecánico.

Relé de Estado Sólido (SSR)

Un relé de estado sólido o electrónico (SSR) consta de componentes semiconductores en lugar de elementos mecánicos. Cuando se aplica una señal de control a un relé de estado sólido (SSR), se enciende un diodo emisor de luz (LED) interno que emite luz infrarroja. Esta luz es detectada por un componente semiconductor fotosensible, que transforma la señal luminosa en una señal eléctrica, activando el interruptor del circuito.

Los relés de estado sólido funcionan a una velocidad relativamente alta y consumen mucha menos energía que los relés electromagnéticos (EMR). También tienen una vida útil más larga, debido a la ausencia de contactos físicos que puedan desgastarse. Sin embargo, una desventaja notable de los SSR es la caída de tensión inherente en el semiconductor, que provoca una pérdida de potencia por disipación de calor.

Relé Reed

Un relé reed se compone de un interruptor reed y una bobina electromagnética, a menudo acompañada de un diodo para proteger contra la fuerza electromotriz de retorno (back EMF). El interruptor de láminas está formado por dos láminas metálicas delgadas de un material ferromagnético, selladas dentro de un tubo de vidrio. Este tubo de vidrio también soporta las lengüetas metálicas y está lleno de un gas inerte para evitar la oxidación y la contaminación. Al energizar la bobina, las láminas metálicas ferromagnéticas dentro del interruptor reed se atraen magnéticamente entre sí, creando un circuito cerrado. Al no haber ningún inducido en movimiento, el problema del desgaste de los contactos es prácticamente inexistente.

Relé Térmico

Un relé electrotérmico se compone de una banda bimetálica (formada por dos metales con coeficientes de dilatación térmica diferentes). Cuando la corriente circula por el conductor, produce calor, haciendo que la temperatura de la tira bimetálica aumente y se expanda. El metal con un coeficiente de dilatación térmica elevado se dilata más que el otro. Debido a esto, la tira se dobla y cierra los contactos para activar el circuito de disparo.

Tipos de Relés en Función de la Aplicación

Los relés también se pueden clasificar según su aplicación específica en sistemas eléctricos y electrónicos.

Relé Secuenciador

La función principal de un relé secuenciador es controlar la secuencia de operaciones entre varios dispositivos eléctricos o componentes del sistema. Recibe una señal que desencadena acontecimientos predeterminados en un orden específico. Estos relés se diseñan a menudo con múltiples contactos que se cierran o abren en una secuencia específica cuando el relé recibe corriente. Este funcionamiento escalonado permite al relé controlar varios circuitos paso a paso. Los relés secuenciadores se utilizan normalmente cuando la temporización precisa y el orden de las operaciones son críticos. Por ejemplo:

En un sistema de calefacción, ventilación y aire acondicionado, un relé secuenciador puede gestionar la secuencia de activación de los elementos calefactores para evitar una gran subida de tensión inicial y garantizar que el aire circule correctamente antes de encender la calefacción. El secuenciador puede activar el motor del ventilador en un horno eléctrico para asegurar que el aire se mueve a través del sistema. Tras un breve retardo, activa el primer juego de elementos calefactores y, tras otro retardo, activa elementos adicionales si es necesario. Esta secuencia controlada ayuda a proteger el sistema eléctrico y los componentes de sobrecargas y garantiza un funcionamiento eficaz.

Relé Diferencial

Un relé diferencial es un dispositivo de protección utilizado en sistemas de energía eléctrica para detectar fallos en equipos como transformadores, generadores, motores y barras colectoras. Compara dos magnitudes eléctricas, normalmente corrientes, en distintos puntos del equipo. Si la diferencia entre estas cantidades supera un valor predeterminado, el relé se dispara, abriendo un disyuntor y aislando el equipo averiado del resto del sistema. Esto ayuda a evitar daños en los equipos y a proteger al personal de los riesgos eléctricos.

Relé de Distancia

Un relé de distancia es un relé de protección utilizado en los sistemas de energía eléctrica, principalmente para proteger las líneas de transmisión. Mide la impedancia (la oposición combinada al flujo de corriente) entre la ubicación del relé y el fallo en la línea. Al comparar la impedancia medida con valores preestablecidos, el relé puede determinar la ubicación aproximada de la avería y aislar la sección averiada de la línea disparando el disyuntor asociado.

Relé de Enclavamiento

Un relé de enclavamiento o biestable es un interruptor electromecánico que difiere de un relé estándar en un aspecto clave: mantiene su estado de conmutación sin que se aplique alimentación continua a su bobina. Este comportamiento de "enganche" lo hace ideal para aplicaciones con alimentación intermitente o cuando se desea que el interruptor permanezca activado incluso después de eliminar la señal de disparo inicial.

Relé Temporizado

Un relé temporizado, también conocido como relé temporizador, introduce una pausa controlada entre la aplicación de una señal y la activación de su salida. Esto permite al relé controlar la temporización de los circuitos eléctricos, algo fundamental en muchos procesos automatizados y sistemas de control.

Relés de Frecuencia

Los relés de frecuencia detectan y responden a las desviaciones en la frecuencia del sistema eléctrico. Son fundamentales en los sistemas de generación y distribución de energía. El relé de seguridad activa los disyuntores para desconectar cargas o generadores cuando la frecuencia cae fuera de un rango predefinido, lo que indica una posible sobrecarga o pérdida de generación.

Relé de Arranque con Fusible para Scooters y Motos de Media y Alta Cilindrada

Este relé de arranque 12V 150A con fusible está diseñado para gestionar el alto consumo del motor de arranque en scooters y motos de carretera. Es un recambio equivalente al original, muy utilizado en modelos como Honda SH 125/150, maxiscooters Piaggio y Kymco, scooters Yamaha X-MAX/X-CITY y motos de gran cilindrada como Yamaha R1, R6, Fazer o Aprilia RSV4/Tuono. Es una solución adecuada si notas problemas intermitentes de arranque, chasquidos al pulsar el botón de arranque o relés quemados, y necesitas un componente fiable que soporte altas intensidades de corriente y proteja el circuito mediante fusible.

Principales Ventajas

• Capacidad para altas intensidades: relé de arranque 12V preparado para soportar hasta 150A, adecuado para motores de arranque de scooters y motos de media y gran cilindrada.
• Fusible integrado: incorpora fusible en el propio cuerpo del relé, protegiendo la instalación eléctrica frente a cortocircuitos o sobrecargas.
• Recambio equivalente al original: pensado para sustituir al relé OEM en muchos modelos de Honda, Yamaha, Piaggio, Kymco, Aprilia y otras marcas sin necesidad de modificaciones.
• Arranque más fiable: un relé en buen estado asegura el paso correcto de corriente desde la batería al motor de arranque, evitando fallos esporádicos o clics sin giro.
• Diseño compacto y protegido: formato habitual en scooters y motos modernas, con conexiones accesibles y cuerpo preparado para la exposición a vibraciones y humedad.

Ficha Técnica: Relé de Arranque 12V 150A con Fusible

Compatibilidad y Aplicación

Este relé de arranque 12V 150A con fusible se utiliza en una amplia gama de scooters y motos de carretera. Además de Honda SH 125/150, es válido para numerosos modelos de Honda, Kawasaki, Suzuki, MBK y Yamaha, así como para diversas Aprilia RSV4/Tuono, maxiscooters Piaggio y Kymco y otros modelos indicados en el listado completo de aplicaciones.

• Aprilia: RSV4 1000 RF, RSV4 1000 RR, Tuono V4 1000/1100 en varias versiones y años.
• Honda: CRF 230 F, CBF 250, VT 600 Shadow, XL 600V Transalp, NX 650 Dominator, XL 1000V Varadero (ABS/CBS, E2/E3), entre otros.
• Kymco: Xciting 250 y 300 4T LC IE.
• Piaggio: X10 125/500, Beverly 350/400/500, MP3 400, X8 400, versiones Touring/CRUISER/ABS según año.
• Yamaha: X-MAX 125/250, X-CITY 250, Versity 300, Majesty 400, FZS 600/1000 Fazer, YZF-R6, YZF-R7, YZF-R1, XV 1700 Roadstar Warrior y otros modelos indicados.

Dado el elevado número de aplicaciones, es muy importante comprobar el listado detallado de compatibilidades, el año exacto de tu moto y, si es posible, la referencia del relé original antes de realizar la compra.

Consejos de Montaje y Diagnóstico

• Desconecta la batería: antes de manipular el relé, desconecta siempre el borne negativo de la batería para evitar cortocircuitos.
• Comprueba el fusible: si la moto no arranca, revisa visualmente el fusible integrado y sustitúyelo si está fundido, siempre por otro de la misma intensidad.
• Revisa conexiones y bornes: limpia y aprieta bien los terminales de batería, cables al relé y masa del chasis; falsos contactos pueden simular fallo de relé.
• Prueba básica del relé: si al pulsar el botón de arranque se oye un clic pero el motor no gira, el relé o la batería pueden estar defectuosos; conviene probar tensión y continuidad.
• Montaje profesional recomendado: aunque la pieza es sencilla, en motos de alta cilindrada se recomienda que el montaje lo realice un taller para evitar problemas eléctricos.

Preguntas Frecuentes

• ¿Sirve para mi Honda SH 125/150?

  Sí, este relé está indicado para las versiones Honda SH 125/150 especificadas por el fabricante, además de otros modelos. Comprueba siempre el año y la referencia del relé original.

• ¿Es plug & play o hay que modificar cables?

  En los modelos compatibles se monta como recambio directo, aprovechando el mazo de cables original, sin empalmes ni modificaciones.

• ¿Incluye el fusible?

  Sí, el relé lleva fusible integrado. Si se funde, debe sustituirse por otro de igual amperaje.

• ¿Puedo usarlo en otra moto distinta a la lista?

  Solo es recomendable montarlo en motos donde el fabricante o el proveedor lo indique como compatible. Si no aparece en la lista, conviene contrastar referencias.

• Si cambio el relé, ¿se soluciona un fallo de arranque?

  Si el fallo proviene del relé, sí; pero problemas de batería, motor de arranque, masa o interruptores también pueden provocar que la moto no arranque, por lo que es importante revisar todo el circuito.
