Radios para Ciclismo: Información Esencial para un Rendimiento Óptimo

Los radios de una rueda de bicicleta son esenciales para su funcionamiento, ya que permiten utilizarla sin que se deforme o se estropee. Estos componentes deben estar bajo tensión para soportar el peso, actuando de manera similar a una cuerda. Es importante considerar que, al girar las ruedas, los radios inferiores se comprimen, mientras que los superiores se estiran. Radiar una rueda de bici, por tanto, te permitirá ajustarla y centrarla en caso de que se haya roto o haya sufrido alguna deformación, por eso en este artículo queremos darte algunos consejos prácticos sobre el proceso en cuestión.

En este artículo, exploraremos a fondo el mundo de los radios para ciclismo, desde su función y tipos hasta los materiales, patrones de entrelazado y mantenimiento. Comprender estos aspectos es crucial para optimizar el rendimiento, la durabilidad y la calidad general de marcha de tu bicicleta.

¿Qué es el radio de una bicicleta?

Lo primero que hay que dejar claro es qué es el radio de una bicicleta, para que puedas identificar estas piezas rápidamente y puedas continuar.

Los radios de bicicleta cumplen múltiples funciones esenciales:

• Distribución de la carga: Los radios proporcionan integridad estructural a la rueda, asegurando que pueda soportar el peso del ciclista y las fuerzas encontradas durante la conducción.
• Mantenimiento de tensión: Los radios correctamente tensados mantienen la rueda firme (recta y redonda), lo que permite una rotación suave y eficiente.
• Absorción de impactos: Los radios ayudan a absorber los impactos de terrenos accidentados, mejorando la comodidad del ciclista y protegiendo el cuadro de la bicicleta.

Tipos de radios de bicicleta

Hay varios tipos de radios disponibles en el mundo, y los que usamos en el humilde mundo de la construcción de ruedas de bicicleta se definen correctamente como radios de tensión.

Los radios para bicicletas vienen en varios tipos, cada uno diseñado para aplicaciones y atributos de rendimiento específicos:

• Radios de calibre recto: Estos radios tienen un diámetro uniforme en toda su longitud. Son duraderos y menos propensos a romperse, pero son más pesados en comparación con otros tipos.
• Radios conificados: Los radios conificados varían en diámetro a lo largo de su longitud. Las variaciones comunes incluyen las de doble conificado (más gruesas en los extremos y más delgadas en el medio) y las de triple conificado (con tres diámetros diferentes). Ofrecen un equilibrio entre resistencia y ahorro de peso.
• Radios afilados: Estos radios son aplanados u ovalados, lo que reduce la resistencia aerodinámica. Se utilizan habitualmente en bicicletas de carretera y de contrarreloj de alto rendimiento. Están diseñados para una resistencia mínima al aire.
• Radios de tiro recto: En lugar de tener una curva en J en el extremo del buje, los radios de tracción recta son rectos y se conectan directamente al buje. Son más fáciles de instalar y mantienen la tensión de manera más consistente.
• Radios J-Bend: Presentan una curva de 90 grados en un extremo, formando una "J".

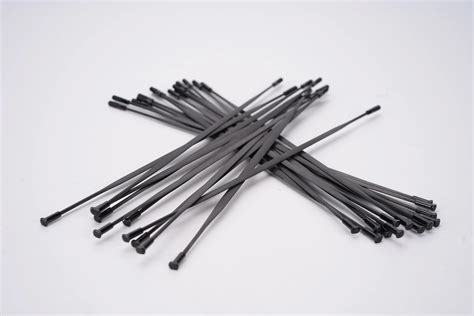

Diferentes tipos de radios para bicicleta

Materiales de los radios

Los materiales más comunes incluyen:

• Acero Inoxidable: El acero inoxidable es el material más utilizado para los radios de bicicletas debido a su resistencia, durabilidad y resistencia a la corrosión. Proporciona un buen equilibrio entre peso y rendimiento.
• Fibra de Carbono: radios de fibra de carbono Son ligeros y ofrecen una rigidez excelente, lo que los hace ideales para bicicletas de alto rendimiento. Sin embargo, son un poco más caros que el acero inoxidable.
• Titanium: Los radios de titanio son conocidos por su ligereza y su alta relación resistencia-peso. Proporcionan una conducción suave debido a su capacidad para absorber vibraciones. Sin embargo, también son más costosos que el acero inoxidable y mucho más raros.
• Aluminio: Los radios de aluminio son livianos pero no tan fuertes ni duraderos como el acero inoxidable o el titanio. A menudo se utilizan en aplicaciones de carreras específicas donde el ahorro de peso es primordial.

Radios de acero: el clásico que perdura en el tiempo

Los radios de acero han sido el estándar de la industria durante décadas, valorados por su durabilidad, versatilidad y rentabilidad. Fabricados con aleaciones de acero inoxidable de alta resistencia, como los reconocidos radios de acero Sapim CX-Ray, ofrecen una excelente resistencia y un rendimiento fiable en diversas condiciones.

Ventajas de los radios de acero

• Durabilidad y dureza: Los radios de acero son altamente resistentes a los impactos y a la fatiga, lo que los hace adecuados para todos los estilos de conducción, incluido el ciclismo en carreteras accidentadas y en grava.
• Facilidad de mantenimiento y reemplazo: Debido a la omnipresencia de los radios de acero, es fácil encontrar repuestos en todo el mundo. Su diseño simple facilita el centrado y la reparación, lo cual es invaluable para los ciclistas habituales.
• Rentabilidad: Los radios de acero ofrecen una excelente relación calidad-precio y brindan un rendimiento confiable sin gastar una fortuna.
• Comodidad y cumplimiento: La ligera flexión de los radios de acero puede absorber las vibraciones, lo que contribuye a una conducción más cómoda en superficies irregulares.

Limitaciones

• Peso: Los radios de acero son más pesados que sus contrapartes de carbono, lo que puede afectar marginalmente la aceleración y el rendimiento en subidas.
• Aerodinámica: Los radios de acero tradicionales generalmente son redondos y no están optimizados para la aerodinámica, aunque algunos fabricantes producen radios de acero con hojas para reducir la resistencia.

Radios de carbono: La innovación de vanguardia

radios de carbono representan un avance relativamente reciente en la tecnología de ruedas, cuyo objetivo es superar los límites del rendimiento en peso, rigidez, y aerodinámica. Ruedas de élite es uno de los pioneros en integrar radios de carbono en juegos de ruedas de alto rendimiento.

Beneficios de los radios de fibra de carbono

• Ligero: Los radios de carbono son significativamente más livianos que los de acero, lo que reduce la masa giratoria de las ruedas y mejora la aceleración y la eficiencia en las subidas.
• Alta resistencia a la tracción: La fibra de carbono cuenta con una relación resistencia a la tracción-peso superior, lo que permite tensiones de radios más altas que mejoran la rigidez y la capacidad de respuesta de la rueda.
• Aerodinámica: Los perfiles planos y aerodinámicos de los radios de carbono reducen la resistencia, ofreciendo ganancias de rendimiento a altas velocidades.
• Amortiguación de vibraciones: La absorción de vibraciones natural del carbono puede mejorar la comodidad del viaje al suavizar el ruido de la carretera.

Desafíos y Consideraciones

• Fragilidad: Los radios de carbono son más susceptibles a sufrir daños por impactos y una tensión inadecuada. A diferencia del acero, pueden agrietarse o astillarse, lo que los hace menos tolerantes al uso intensivo.
• Costo: Los costos avanzados de fabricación y de los materiales hacen que los juegos de ruedas con radios de carbono sean más caros, lo que limita la accesibilidad.
• Compatibilidad: Los radios de carbono requieren interfaces de cubo y llanta precisas diseñadas para manejar su distribución única de tensión, lo que a menudo limita las opciones de actualización.

Patrones de cordones y sus puntos fuertes

La forma en que se entrelazan (disponen) los radios en una rueda afecta el rendimiento, la resistencia y la calidad de marcha de la rueda. Los diferentes patrones de cordones ofrecen ventajas únicas:

• Cordón radial: En el entrelazado radial, los radios van directamente desde el buje a la llanta sin cruzarse. Este patrón es liviano y proporciona una rueda rígida, ideal para ruedas delanteras en bicicletas de carretera donde se prioriza la rigidez lateral sobre la resistencia.
• Cordón cruzado: Los patrones de cordones cruzados implican que los radios se crucen entre sí. Los patrones cruzados comunes incluyen 2 cruces, 3 cruces y 4 cruces:
  • 2-cruz: Los radios se cruzan dos veces entre el buje y la llanta. Ofrece un equilibrio entre fuerza y peso.
  • 3-cruz: Los radios se cruzan tres veces. Este patrón es el más popular por su resistencia y durabilidad, adecuado para la mayoría de las condiciones de conducción.
  • 4-cruz: Los radios se cruzan cuatro veces, proporcionando máxima resistencia y durabilidad. A menudo se utiliza para aplicaciones pesadas, como bicicletas de descenso o de turismo.

Ejemplos de patrones de cordones: radial, 2 cruces y 3 cruces

Número de radios: ruedas delanteras y traseras

Las ruedas delanteras y traseras suelen tener diferentes números de radios debido a las diferentes fuerzas que enfrentan:

Rueda delantera

• Bicicletas de carretera: Las ruedas delanteras de las bicicletas de carretera suelen tener menos radios, normalmente entre 18 y 24. Esto reduce el peso y mejora la aerodinámica.
• Bicicletas de montaña: Las ruedas delanteras de las bicicletas de montaña suelen tener más radios, normalmente entre 28 y 32, para afrontar terrenos accidentados y absorber impactos.

Rueda trasera

• Bicicletas de carretera: Las ruedas traseras de las bicicletas de carretera generalmente tienen más radios que las delanteras, normalmente entre 24 y 32, para soportar el peso y las fuerzas adicionales del drivetren.
• Bicicletas de montaña: Las ruedas traseras de las bicicletas de montaña suelen tener entre 32 y 36 radios para garantizar durabilidad y resistencia para la conducción todoterreno.

Tensión de radios y ajuste de ruedas

Mantener la tensión adecuada de los radios es crucial para el rendimiento y la longevidad de las ruedas. Los radios tensados uniformemente garantizan que la rueda se mantenga firme y pueda soportar las tensiones de la conducción.

Para nuestros radios de carbono Drive ruedas, los orificios para los radios se perforan en ángulos específicos para reducir la tensión en los radios. Utilice un medidor de tensión de radios para comprobar la tensión de sus radios. Una tensión desigual puede provocar que las ruedas se tambaleen y disminuya el rendimiento. Asegúrese de que todos los radios tengan una tensión constante.

Mantenimiento de los radios

El mantenimiento regular de los radios es esencial para prolongar su vida útil y garantizar un rendimiento óptimo de las ruedas. Aquí hay algunos consejos para el mantenimiento:

• Limpieza: Utilice un cepillo suave o un paño para limpiar los radios. Evite el uso de materiales abrasivos que puedan rayar o dañar los radios. Se puede utilizar una solución de jabón suave o un limpiador específico para bicicletas para eliminar la suciedad y la mugre de los radios. Enjuague bien con agua y seque con un paño limpio.
• Lubricación: Aplique una pequeña cantidad de lubricante a las cabecillas de los radios para evitar que se atasquen. Esto facilita los ajustes futuros y previene la corrosión. Tenga cuidado de no lubricar demasiado, ya que el exceso de lubricante puede atraer suciedad y mugre, lo que provocará más problemas de mantenimiento.
• Ajuste de ruedas: Utilice un soporte de nivelación para verificar la alineación de las ruedas. Esta herramienta mantiene la rueda en su lugar y le permite girarla para identificar cualquier bamboleo o salto. Se puede utilizar una llave de radios para ajustar la tensión de los radios. Apretar o aflojar los radios ayudará a alinear la rueda. Asegúrese de que los ajustes se realicen uniformemente en toda la rueda. Apretar demasiado o hacer ajustes desiguales puede causar más problemas.

Aplicación: Radios para diferentes tipos de bicicletas

A la hora de elegir radios para diferentes tipos de bicicletas, como bicicletas de carretera, gravel, montaña (MTB) y contrarreloj (TT), es fundamental tener en cuenta las demandas específicas de cada disciplina ciclista.

A continuación se detalla un desglose detallado de los radios adecuados para cada tipo de bicicleta:

Bicicletas de carretera

• Radios ideales: Radios conificados o afilados
• Patrón de cordones: Radial o 2 cruces
• Número De Radios: 18 a 28

Ruedas de élite Drive Carretera: Estas ruedas se destacan de la mayoría de las demás ruedas debido al uso de radios de carbono de alto módulo. Los radios aerodinámicos de 3.2 mm de ancho ofrecen un aumento del 7 % en la rigidez en comparación con los radios de acero equivalentes. Se pueden rectificar y reemplazar como los radios de acero normales. Las cabecillas de los radios también incorporan tecnología antiaflojamiento. Los hilos integrados en las tetinas les dan un efecto de doble bloqueo.

Bicicletas de grava

• Radios ideales: Radios conificados
• Material: Acero inoxidable, titanio o fibra de carbono
• Patrón de cordones: 2 cruces o 3 cruces
• Número De Radios: 24 a 32

Ruedas de élite G45 SS: Estas ruedas utilizan radios Sapim CX Ray, posiblemente los radios de acero de mejor rendimiento disponibles. Las llantas utilizan nuestro interno. Fibra de carbono UNI para reducir el peso sin sacrificar la fuerza.

Ruedas de élite Drive G45 CS: Este juego de ruedas utiliza un módulo alto radios de fibra de carbono provocando un aumento de la rigidez. Los radios de carbono también son tres veces más resistentes a la fatiga que sus homólogos de acero. La pérdida de tensión que se experimenta al montar radios de acero con un uso prolongado se puede evitar en gran medida.

Bicicletas MTB Elitewheels

Todos ellos utilizan radios Sapim CX-Ray, lo que garantiza que sean ligeros y resistentes. Las ruedas vienen con dos tipos diferentes de bujes libres, tanto con trinquete de estrella como con trinquete y trinquete, lo que ofrece algo para todos. Hay opciones para quienes practican XC, trail, AM y enduro.

Bicicletas de contrarreloj (TT)

• Radios ideales: Diseños aplanados, radios aerodinámicos y monocasco
• Material: Fibra de carbono o acero inoxidable
• Patrón de cordones: Radial o Híbrido
• Número De Radios: 16 a 24

Ruedas de élite Velo Six Disco: Este juego de ruedas cuenta, como habrás adivinado, con seis radios. Estos radios están diseñados de manera que reducen el área frontal e imitan la forma de lágrima ideal.

Ruedas de élite Juego TT contrarreloj disco.: Este juego de ruedas TT viene con una rueda trasera de disco completo y una rueda delantera de 82 mm de profundidad con Sapim CX-Ray en un patrón de radios 2X/Radial (2:1).

Herramientas necesarias para radiar una rueda

Vas a necesitar varias herramientas para llevar a cabo el proceso, así que considéralo como una inversión para posteriores operaciones similares y otras tareas.

• Destornillador plano: Podrás aprovecharlo para todo tipo de tareas, independientemente de radiar una rueda.
• Aparaguador: Esta herramienta sirve para controlar el centrado de la llanta con respecto al buje.
• Tensiómetro: Para saber la tensión del radiado.

Proceso de radiado de una rueda

Deberás elegir el número de cruces y de radios. Se trata del radio más importante, además es un radio zaguero que va en el lado de la rueda libre. El mismo pasa por el interior de las aletas del buje.

Este radio debe instalarse de fuera hacia dentro y teniendo en cuenta que el agujero de la válvula esté correctamente colocado para que el taladro de la llanta se corresponda con los ángulos de los radios.

Para saber cuál es el lado correcto, fíjate en que el lado de la etiqueta sea el lado derecho de la bicicleta. Además, visto desde el lado derecho del buje el radio clave va en sentido contrario de las agujas del reloj, al primer o segundo agujero a la derecha del hueco de la válvula -depende de cómo esté taladrada la llanta-.

En cualquier caso, la idea es orientar los cuatro radios más cercanos al agujero de la válvula para facilitar el acceso a la misma. El último termina en la llanta, a 4 agujeros a la derecha del radio clave y con tres agujeros libres entre los dos radios sin contar el agujero de la válvula.

Debes seguir montando los 9 primeros radios (según el diseño y tamaño de tu rueda) y comprobar que el espaciado en el buje esté igual (cada tercer agujero debe estar vacío y en la llanta debe haber patrón de un radio y tres agujeros vacíos).

En este caso se trata de instalar el resto de los radios. Para ello debes tener en cuenta el tipo de configuración elegida.

Cuando los radios estén tensados es importante siempre ajustar las cabecillas para que cada una se quede igualmente enroscada en el radio y para ello es necesario hacer uso de un destornillador. Hazlo hasta que apenas se escondan las roscas y que los 36 (o la cantidad de radios de tu rueda) se queden lo más cerca posible al mismo ajuste y bastante sueltos.

En esta etapa ten en cuenta que los radios aún no se verán rectos, sino un poco encorvados o arqueados.

Ahora ya podrás pasar al tensado llevando la rueda al centrador y después haciendo uso del aparaguador. Más o menos estará alineada, pero es posible que no. En cualquier caso, acaba de apretar los radios aflojados empezando con el agujero de la válvula como referente y en el sentido de las agujas del reloj.

Poco a poco la rueda debe empezar a tomar forma, aunque tendrás que corregir simultáneamente la alineación lateral, vertical el aparaguado y la tensión.

Sabemos que el proceso puede resultar complejo y por eso siempre recomendamos acudir a un profesional para evitar complicaciones y que la rueda pueda sufrir daños mayores.
