En el mundo del ciclismo de montaña, cada componente juega un papel vital en el rendimiento general de la bicicleta. Entre estas piezas, la pata de cambio, también conocida como puntera de cambio o "derailleur hanger", a menudo pasa desapercibida, pero es un componente crucial que merece nuestra atención.
Esta pequeña pieza metálica sirve como nexo de unión entre el cuadro de la bicicleta y el cambio trasero, desempeñando funciones clave para asegurar un cambio de marchas suave y preciso.
Función Principal de la Pata de Cambio
La función principal de la patilla de cambio es mantener la alineación del cambio trasero perfectamente alineado con los piñones del cassette, asegurándose de que el desviador permanezca en el plano exacto que necesita para que la cadena se mueva de forma precisa entre los diferentes piñones. Cuando está desalineada, la polea del desviador también está desalineada con el piñón del cassette, lo que impide cambiar correctamente.
Además, la pata de cambio está diseñada para actuar como un "fusible" en caso de impacto, absorbiendo los golpes que de otro modo afectarían gravemente al cuadro. Es decir, está diseñada para ser el punto débil de la unión. En caso de impacto (una caída, un golpe con una roca o una rama), la patilla se dobla o se rompe antes que el propio cambio o, más importante, el cuadro.
Una patilla demasiado doblada puede hacer que el desviador desplace la cadena hacia los radios, lo que podría dañar el desviador y la rueda. Por lo tanto, es crucial mantener la pata de cambio en buen estado y correctamente alineada.
Alineación de la Pata de Cambio
Un ajuste fino de los topes (tornillos H y L) y la tensión del cable no sirve de nada si la patilla está torcida. ¿Por qué? Porque el cambio trasero debe estar perfectamente paralelo a los piñones para que el movimiento de la cadena sea limpio.
Si la patilla no está demasiado doblada, puedes enderezarla. La solución para este problema es la herramienta de alineación de patillas (DAG - Derailleur Alignment Gauge). Esta herramienta se atornilla a la patilla de cambio y utiliza el eje de la rueda como referencia. Funciona como una palanca con un medidor que te permite comprobar la distancia entre la herramienta y distintos puntos de la llanta (arriba, abajo, izquierda, derecha).
Para verificar la alineación, sigue estos pasos:
- Asegúrate de que la rueda trasera esté instalada correctamente.
- Desplaza la cadena hasta el piñón más pequeño para quitar el desviador trasero. Desatorníllalo de la percha con una llave hexagonal y girándolo en sentido contrario a las agujas del reloj. Sujeta el desviador mientras haces esto para evitar que rebote hacia atrás.
- Engrase ligeramente las roscas de la herramienta de alineación e instálela en las roscas de la percha. Gire el brazo hasta que apunte hacia abajo en la posición de las 6 en punto. Mueva el calibre hasta que toque ligeramente el borde.
- Gire el brazo de la herramienta hasta que apunte hacia arriba en la posición de las 12 en punto. Si hay un espacio entre la herramienta y el borde, significa que el colgador está doblado hacia adentro. Si no hay espacio, significa que está doblado hacia afuera.
- Gírelo hacia la izquierda en la posición de las 9 en punto y luego hacia la derecha en la posición de las 3 en punto. Los espacios en estos puntos significan que la percha está doblada en una segunda posición, como hacia adentro o hacia afuera.
- Para la alineación horizontal o vertical, empuje o tire de la herramienta para doblar la percha en la dirección requerida. Vaya poco a poco mientras vuelve a verificar para asegurarse de que se esté moviendo la percha como desea.
- Gire el calibre en todo el perímetro de la llanta para asegurarse de que siga el arco. Retire la herramienta y vuelva a instalar el desviador.
- Ajuste los engranajes para asegurarse de que funcionen correctamente.
Compara la verticalidad: La patilla y la caja de la polea superior del cambio deben verse perfectamente paralelas a la línea vertical de la rueda trasera y a los piñones.
Reemplazo de la Pata de Cambio
Si la patilla está demasiado dañada para ser enderezada, es necesario reemplazarla. Aquí te mostramos cómo hacerlo:
- Consigue una llave hexagonal y una percha nueva.
- Retire la rueda trasera, el desviador trasero y la patilla del desviador rota.
- Aplique grasa, antiadherente o fijador de roscas al perno si así lo recomienda el fabricante.
- Instale el nuevo soporte. Si utiliza más de un sujetador, ajuste los pernos de manera uniforme según el par de torsión recomendado.
- Vuelva a instalar la rueda trasera y verifique la alineación de la nueva percha.
El Estándar Universal Derailleur Hanger (UDH)
Históricamente, la patilla de cambio ha sido un auténtico dolor de cabeza. Esta situación cambió radicalmente con la llegada de la Universal Derailleur Hanger (UDH) de SRAM. El estándar Universal Derailleur Hanger (UDH), impulsado por SRAM, representa un cambio de concepto vital que va más allá de la simple estandarización.
Este estándar abierto y universal simplifica enormemente el panorama al ofrecer una única patilla compatible con cualquier cuadro que cumpla con el diseño UDH, independientemente de la marca o grupo de cambio.
El diseño UDH introduce dos innovaciones clave:
- Garantiza una alineación superior al establecer una base geométrica estable y universal para el cambio.
- Actúa como un sistema de protección activa. Está diseñada para rotar ligeramente hacia atrás en caso de impacto (por ejemplo, con una roca), convirtiéndose en un amortiguador que reduce la probabilidad de rotura tanto de la propia patilla como, potencialmente, del cambio trasero.
Las ventajas de la UDH se resumen en simpleza y rendimiento. La estandarización es la más evidente: al ser un único modelo para la mayoría de bicicletas modernas, es fácil de encontrar y resulta más económica que muchos recambios propietarios específicos. En términos de rendimiento, asegura una mejor alineación de base, lo que optimiza el funcionamiento del cambio.
A pesar de sus beneficios, existen ciertas consideraciones. La principal preocupación de algunos ciclistas, especialmente con transmisiones no Full Mount, es el riesgo para el cuadro. Temen que, al estar el diseño UDH más integrado en el cuadro, una torsión o golpe muy fuerte podría transferir más tensión al carbono o aluminio en lugar de romperse limpiamente como lo haría una patilla tradicional más débil. Sin embargo, SRAM asegura que el diseño y la capacidad de rotación evitan esto.
El estándar UDH no fue solo un recambio universal, sino la base necesaria para la llegada de SRAM T-Type (Transmission).

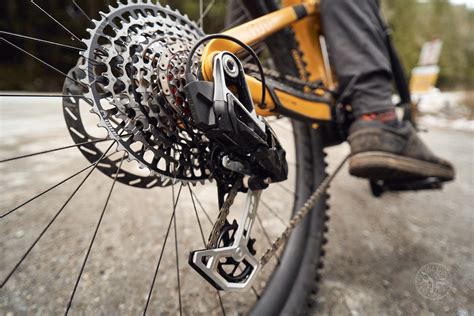

SRAM T-Type (Transmission) y el Montaje Full Mount
El corazón del sistema es el concepto Full Mount: el cambio trasero se monta directamente alrededor del eje de la rueda, sujetándose a ambos lados del cuadro. Esta conexión ultra-fuerte elimina la patilla de cambio y, por lo tanto, cualquier posible desalineación derivada de ella.
La principal ventaja del T-Type es su rendimiento bajo carga. Gracias a su robustez estructural, permite al ciclista cambiar de marcha incluso aplicando la máxima potencia sobre los pedales sin fallos. Además, al tratarse de un sistema electrónico inalámbrico, elimina los problemas de fricción y estiramiento de cables.
Sin embargo, el sistema T-Type es el tope de gama en rendimiento, pero tiene un coste elevado y una limitación clara: no es retrocompatible con los grupos Eagle anteriores (salvo algunas bielas). Requiere un cuadro compatible con UDH y obliga a sustituir el cambio, el cassette y la cadena por versiones específicas T-Type.
Mantenimiento de la Pata de Cambio
Un dérailleur arrière ne demande que peu d’entretien. Veillez à ce que votre dérailleur reste propre. N’hésitez pas à le nettoyer, après une sortie VTT dans la boue. Utilisez une brosse pour le nettoyage de transmission vélo par exemple. Nettoyez aussi de temps en temps les galets de votre dérailleur arrière et décollez les saletés.
Para determinar el desgaste de un desviador, simplemente pellizque el desviador al nivel de la polea inferior e intente realizar movimientos laterales. Si el desviador se mueve, está desgastado.
Compatibilidad de los Componentes
Les dérailleurs sur le marché sont maintenant décrits comme 8v, 9v... jusqu'à 11v. Il est effectivement possible de monter un dérailleur 11v sur une cassette 9v. Il faut juste respecter les compatibilités des marques entre les composants.
Es esencial asegurarse de que el desviador trasero siempre corresponda al número de velocidades de su cassette o rueda libre. Por ejemplo: equipe-vous d’un dérailleur 7 vitesses pour une cassette de 7 vitesses.
Tres marcas se partagent el mercado del dérailleur et de la transmission vélo : SRAM, Shimano et Campagnolo.
Tabla de Compatibilidad de Componentes
| Componente | Descripción | Compatibilidad |
|---|---|---|
| Pata de Cambio | Une patte de dérailleur n’est pas chère à l’achat et se remplace facilement. | Cada dispone de una forma específica s’adaptant au cadre du vélo. |

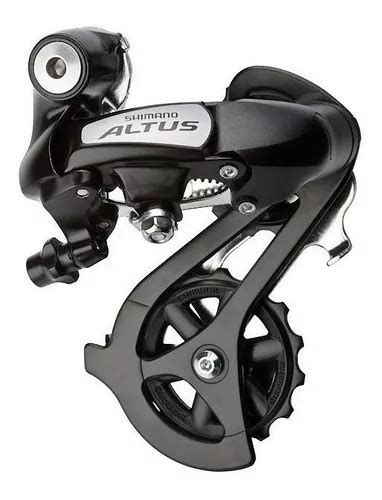

| Dérailleur Arrière | Essentiel sur un vélo à vitesses, le dérailleur arrière est un mécanisme composé d’un ressort et de galets permettant de changer de vitesses. | Le dérailleur arrière doit toujours correspondre au nombre de vitesses de votre cassette ou roue libre. |
| Galets de dérailleur | Les galets de dérailleur sont de petites roulettes permettant à la chaîne de circuler, mais surtout aidant à guider la chaine lors des changements de vitesse. | Il est nécessaire de monter les galets identiques aux galets d’origine en cas de remplacement, chaque dérailleur utilisant ses propres galets. |
Recuerda que la patilla de cambio es el héroe silencioso de tu transmisión. No la subestimes. Si tu cambio hace ruidos extraños, salta o simplemente no va fino, olvídate de tocar los tornillos del cambio. Con herramientas de precisión o una simple inspección visual, asegurar que esta pequeña pieza está recta es la clave para disfrutar de una transmisión suave, precisa y duradera en todas tus rutas de MTB.
