Desde su invención, la bicicleta ha experimentado numerosas transformaciones, incorporando componentes que mejoran la experiencia del ciclista. Entre estos, las manillas de freno juegan un papel crucial en la seguridad y el control.
Sistema de Frenos: El Corazón de la Seguridad
El sistema de frenos es fundamental para reducir la velocidad o detener la bicicleta por completo. Las manillas son la interfaz que transmite nuestra fuerza al sistema de apriete de las pastillas, logrando que la rueda frene.
Tipos de Frenos y Manillas Correspondientes
Es crucial que las manillas sean compatibles con el sistema de frenado de tu bicicleta. Aquí te presentamos algunos tipos comunes:
- V-Brake: Las manillas deben estar diseñadas específicamente para este sistema.
- Cantilever: Similarmente, las manillas deben ser compatibles con frenos cantilever.
- Herradura: Requieren manillas diseñadas para frenos de herradura.
Es importante optar por manillas de buena calidad, preferiblemente con pocos componentes plásticos, y que ofrezcan confort al frenar.
Ventaja Mecánica: La Clave para un Frenado Eficiente
La ventaja mecánica es la relación entre la fuerza que aplicas en la manilla de freno (input) y la fuerza que el freno ejerce para detener la bicicleta (output). Según Sheldon Brown, es la relación entre lo que obtienes de un enlace y lo que inviertes en él.
En términos sencillos, si tienes una palanca para levantar un objeto pesado, la fuerza necesaria para levantar el objeto es proporcional a la distancia entre el pivote y tu posición. Esta relación también se aplica a los frenos.
Frenos de Tiro Corto vs. Tiro Largo
Existen frenos de tiro corto y tiro largo, y la elección correcta depende de la manilla que utilices. Para frenos hidráulicos, no importa el tiro, pero debes asegurarte de usar el mismo tipo de líquido de freno (aceite mineral para Shimano, DOT para Sram).
En la imagen se puede apreciar un diagrama explicativo de las distintas combinaciones de tiro largo y tiro corto.
Tipos de Frenos en Detalle
A continuación, exploraremos algunos tipos específicos de frenos y sus características:
Frenos Cantilever
Utilizados en el MTB de los años 80 y 90, estos frenos se anclan a pivotes en el cuadro y horquilla, con un cable transversal que conecta ambos lados a través de un yoke. Aunque algunos modelos utilizaban un link wire en lugar de un yoke, este último no permitía modificar la ventaja mecánica del freno.
Las desventajas incluyen un frenado deficiente, especialmente en climas húmedos, la necesidad de una llanta bien centrada y la dificultad para ajustarlos.
V-Brakes (Cantilever de Tiro Lineal)
Considerados una evolución de los frenos cantilever, los V-brakes ofrecen mayor potencia de frenado y facilidad de ajuste. Sin embargo, comparten algunas desventajas, como un rendimiento pobre en climas húmedos y la necesidad de una rueda centrada.
Mini V-Brakes
Son V-brakes en miniatura, compatibles con manillas de ruta de tiro corto. Ofrecen las mismas ventajas que los V-brakes, con la conveniencia de ser compatibles con manillas de ruta.
Frenos de Herradura
Comunes en bicicletas de ruta, los frenos de herradura son de tiro corto, ligeros y fáciles de ajustar. También existen versiones de tiro central (center pull), que combinan características de los frenos cantilever y de herradura.
Las ventajas incluyen su simplicidad, bajo peso, buena potencia y modulación.
U-Brakes
Similares a los cantilever, los U-brakes también utilizan un yoke y un cable transversal, pero la distancia entre el yoke y el freno no afecta la ventaja mecánica.
Frenos de Llanta Hidráulicos
Marcas como Magura han desarrollado frenos de llanta hidráulicos, que ofrecen mejor tacto y potencia que los frenos convencionales accionados por cable.
Frenos de Disco Mecánicos
Tras el paso de cantilever a V-brakes en el ciclismo de montaña, los discos mecánicos se convirtieron en la siguiente evolución. Disponibles en versiones de tiro largo y corto, utilizan una piola de freno para accionar el caliper.
Frenos de Disco Hidráulicos
Considerados la versión mejorada de los discos mecánicos, los frenos de disco hidráulicos utilizan aceite para transmitir la fuerza desde la manilla hasta el caliper. Son ampliamente utilizados en el ciclismo de montaña actual.
Las desventajas incluyen la necesidad de herramientas especiales para el purgado y el riesgo de contaminar las pastillas y discos si se realiza incorrectamente. También son más pesados que los frenos de llanta.
Frenos Híbridos (Mecánicos/Hidráulicos)
Estos frenos combinan las ventajas de los sistemas mecánicos e hidráulicos, siendo compatibles con cualquier manilla de ruta convencional no hidráulica.
Compatibilidad de Manillas
Generalmente, las manillas de ruta con cable son de tiro corto, mientras que las de MTB con cable son de tiro largo. Sin embargo, existen excepciones, como las manillas Tektro RL520 y Cane Creek Drop-V, que son de tiro largo para manubrios tipo drop.
Para manubrios de MTB, también existen manillas de tiro corto para cantilever y herraduras.
Tensar los frenos de la bicicleta
Anclajes de Caliper: Estándares y Evolución
Existen varios estándares para los anclajes de los caliper a las horquillas y cuadros:
- IS (International Standard): Prácticamente en desuso.
- Post Mount: El más común en el ciclismo de montaña actual.
- Flat Mount: Ha ganado popularidad en el ciclismo de ruta, ciclocross y gravel, ofreciendo un diseño más plano y ligero.
La imagen muestra un caliper y cuadro con anclaje flat mount.

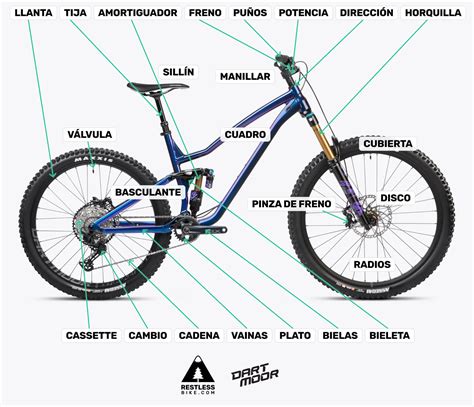

Otras Partes Esenciales de la Bicicleta
Además del sistema de frenos, es importante conocer otras partes fundamentales de la bicicleta:
- Cuadro: La estructura rígida que une todas las piezas.
- Sillín: Soporta el peso del ciclista y se adapta a diferentes estilos de conducción.
- Tija del Sillín: Tubo que conecta el sillín al cuadro.
- Dirección: Permite controlar la dirección de la bicicleta.
- Manillar: Tubo que proporciona dirección y control, donde se montan las manillas de freno.
- Transmisión: Sistema que permite el desplazamiento de la bicicleta, incluyendo pedales, bielas, desviadores y piñones.
- Ruedas: Compuestas por buje, llanta y radios, son esenciales para el movimiento.
Cada una de estas partes contribuye al rendimiento y la comodidad de la bicicleta, haciendo que la elección y el mantenimiento adecuados sean cruciales para una experiencia de ciclismo óptima.
