El pistón es un componente esencial en el motor de un scooter, ya sea de dos o cuatro tiempos. Su movimiento dentro del cilindro es fundamental para el ciclo de combustión interna que impulsa el vehículo. En este artículo, exploraremos el funcionamiento del pistón en un scooter, detallando las fases de admisión, compresión, explosión y escape, así como su relación con otros componentes clave como el cigüeñal y el sistema de escape.
Animación del funcionamiento de un motor de cuatro tiempos, similar al ciclo en un scooter.
El Motor de Dos Tiempos: Un Vistazo General
El motor de dos tiempos, también conocido como motor de ciclo de Otto, es un tipo de motor de combustión interna que completa un ciclo termodinámico en solo dos movimientos lineales del pistón: una subida y una bajada. Este diseño permite una explosión por cada vuelta del cigüeñal.
Aunque los motores de dos tiempos son generalmente más económicos, también son menos ecológicos que los motores de cuatro tiempos. Esto ha llevado a una disminución en su uso, encontrándose principalmente en ciclomotores de baja potencia y motocicletas de enduro o motocross. Sin embargo, estos motores siguen siendo comunes en herramientas y aparatos que no requieren mucha potencia, como cortadoras de césped y motosierras.
Partes de un Motor de Dos Tiempos
Un motor de dos tiempos se compone de partes fijas y móviles:
- Partes Fijas:
- Culata: Cierra el cilindro y soporta la bujía.
- Bujía: Genera la chispa eléctrica para el encendido.
- Cilindro: Donde se desplaza el pistón.
- Cárter: Aloja los mecanismos operativos del motor y actúa como cámara de pre-compresión.
- Partes Móviles:
- Pistón: Comprime el fluido y realiza el movimiento.
- Biela: Transmite el movimiento al cigüeñal.
- Cigüeñal: Transforma el movimiento rectilíneo en circular.
El Ciclo de Funcionamiento del Pistón en un Motor de Dos Tiempos
El funcionamiento de un motor de dos tiempos es más sencillo que el de un motor de cuatro tiempos. El ciclo se completa en dos fases principales:
- Fase Admisión - Compresión:
El pistón se mueve hacia arriba desde el punto muerto inferior (PMI), abriendo la lumbrera de admisión. Durante esta fase, la mezcla de aire, aceite y combustible entra en el cárter. Simultáneamente, el pistón comprime la mezcla en la parte superior del cilindro.
- Fase Explosión - Escape:
Cuando el pistón alcanza el punto muerto superior (PMS), la bujía genera una chispa que inicia la combustión. La energía liberada impulsa el pistón hacia abajo, generando energía cinética que se transmite al cigüeñal a través de la biela. En su recorrido descendente, el pistón abre la lumbrera de escape, permitiendo la salida de los gases de combustión.
Es crucial que el sistema de escape funcione correctamente durante la fase de Explosión - Escape, ya que ayuda a mantener la compresión de los gases dentro de la cámara de explosión, lo que favorece una combustión adecuada. Una vez finalizado el ciclo, los gases de combustión deben ser expulsados para permitir la entrada de una nueva mezcla, un proceso conocido como barrido.

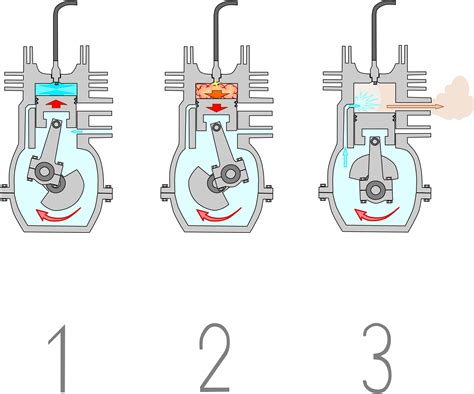

Esquema del funcionamiento de un motor de dos tiempos.
Relación con el Cigüeñal y la Transmisión
El cigüeñal se encuentra cerca de la parte inferior del motor y gira gracias al movimiento de los pistones y las bielas. La rotación del cigüeñal es lo que finalmente impulsa la rueda trasera del scooter. Para controlar la cantidad de potencia transferida a la rueda trasera, se utiliza un embrague y varias marchas.
El embrague transmite el movimiento a la caja de cambios, y al accionar la palanca del embrague, se separan los discos, permitiendo seleccionar la marcha deseada. La transmisión, compuesta por engranajes de diferentes tamaños, determina la velocidad del scooter.
¿Cómo funciona un MOTOR DE 2 TIEMPOS? 💥
El Carburador: Un Componente Clave
El carburador es esencial para este sistema. Recibe combustible del tanque a través de mangueras y lo mezcla con aire antes de enviarlo a la cámara de combustión. La bujía enciende esta mezcla, generando una pequeña explosión que impulsa el pistón.
Frenos y Ruedas
Los frenos son indispensables para detener el scooter y suelen estar anclados a las llantas. Las ruedas, compuestas por la llanta y el neumático, permiten el movimiento, el equilibrio y la adherencia al pavimento, soportando la carga y el esfuerzo de frenado.
Diferencias entre Motores de Dos Tiempos y de Cuatro Tiempos
Aunque ambos son motores de combustión interna, su funcionamiento difiere significativamente. En un motor de dos tiempos, se produce una explosión por cada vuelta del cigüeñal, mientras que en un motor de cuatro tiempos, la explosión ocurre cada dos vueltas. El motor de dos tiempos es más sencillo, pero requiere que el combustible se mezcle con aceite para lubricar, lo que genera más humo y contaminación.
En contraste, un motor de cuatro tiempos utiliza un solo lubricante y evita el contacto entre la gasolina y el aceite, reduciendo la contaminación. Los motores de dos tiempos son más pequeños y económicos, pero tienden a desgastarse más rápidamente debido a su mayor régimen de trabajo.
Ventajas y Desventajas de un Motor de Dos Tiempos
A continuación, se presentan los pros y los contras de un motor de dos tiempos:
| Ventajas | Desventajas |
|---|---|
| Más livianos, sencillos y económicos. | Mayor contaminación debido a la mezcla de aceite y combustible. |
| Mantenimiento más sencillo. | Mayor desgaste debido al alto régimen de trabajo. |
| Mayor potencia para la misma cilindrada. | Compresión menos eficaz, resultando en una ligera pérdida de potencia. |
| Pueden trabajar en cualquier posición. | Mayor consumo de lubricante. |
A pesar de sus inconvenientes, los motores de dos tiempos siguen siendo populares por su simplicidad y precio económico, especialmente en aplicaciones donde la potencia no es un factor crítico.
