Entender las medidas y ángulos de un cuadro BMX es crucial para elegir la bicicleta que mejor se adapte a tu estilo y necesidades. Estos parámetros influyen directamente en el manejo, la estabilidad y la comodidad al realizar trucos y maniobras.
En esta guía, exploraremos los aspectos técnicos clave que debes considerar al seleccionar un cuadro BMX, tomando como referencia modelos destacados como el Sunday Soundwave v3, el Specialized P.Series y el Crux DSW.
TALLAS DE BICI - QUÉ MEDIDA ELEGIR - LA GUÍA DE TALLAS DEFINITIVA
Especificaciones Técnicas de Cuadros BMX
Para comprender mejor las diferencias entre los cuadros, examinaremos las especificaciones técnicas de algunos modelos populares:

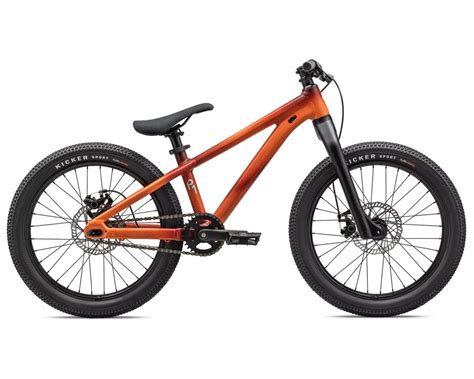

Specialized P.Series
El cuadro Specialized P.2 está fabricado con aleación A1 Premium, con tubería completamente conificada y tubo de dirección cónico. Cuenta con un eje pasante de 12x148TA con punteras deslizantes, compatible con Single Speed o cambios. Además, ofrece enrutamiento interno de cables y es compatible con tijas telescópicas de 30.9 mm.
Características clave:
- Cuadro: Specialized P.2, A1 Premium Alloy, 24".
- Material: Aleación A1 Premium.
- Tubo de dirección: Cónico.
- Eje trasero: 12x148TA con punteras deslizantes.
- Compatibilidad: Single Speed o cambios.
- Enrutamiento de cables: Interno.
- Tija de sillín: Compatible con tijas telescópicas de 30.9 mm.

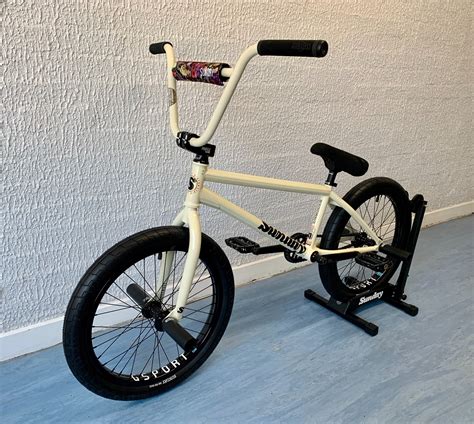

Sunday Soundwave v3
El Sunday Soundwave v3 es conocido por su diseño avanzado y su garantía de por vida 41-Thermal contra dobladuras, grietas y fracturas. Este cuadro utiliza el tratamiento térmico 41 Thermal de Odyssey, perfeccionado desde finales de los 90, lo que garantiza ligereza y resistencia.
Características clave:
- Cuadro: Diseño avanzado Soundwave v3.
- Material: Tratamiento térmico 41 Thermal.
- Garantía: De por vida contra dobladuras, grietas y fracturas.
- Vainas: En caja para mayor resistencia.
- Tubo superior: Ondulado para prevenir abolladuras.
- Tubo inferior: Wave para mayor durabilidad.
- Punteras: Huecas con tensores de cadena.
- Revestimiento: A prueba de óxido "Black Magic".

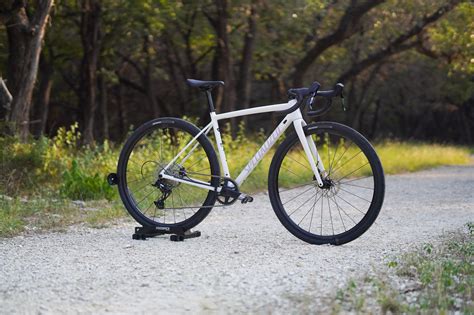

Crux DSW
El Crux DSW es un cuadro de aluminio para gravel ligero y ágil. Utiliza la tecnología D'Aluisio Smartweld (DSW) para unir los tubos con precisión, logrando soldaduras más fuertes y un cuadro más ligero y duradero. Ofrece un amplio espacio libre para neumáticos de hasta 47 mm o 2.1" en ruedas 650b.
Características clave:
- Cuadro: Specialized E5 Premium Aluminum Disc.
- Tecnología: D'Aluisio Smartweld (DSW).
- Espacio libre: Hasta 47 mm o 2.1" en ruedas 650b.
- Horquilla: S-Works FACT Carbon.
- Peso: 1.98 kg (4 lb, 5.8 oz).
Geometría del Cuadro
La geometría del cuadro es un factor esencial que influye en la conducción y el manejo de la bicicleta. Los principales parámetros a considerar son:
- Stack: Altura vertical desde el centro del pedalier hasta la parte superior del tubo de dirección.
- Reach: Distancia horizontal desde el centro del pedalier hasta el centro del tubo de dirección.
- Ángulo del tubo de dirección: Ángulo entre el tubo de dirección y la horizontal.
- Altura del pedalier: Distancia vertical desde el suelo hasta el centro del pedalier.
- Longitud de las vainas: Distancia entre el centro del pedalier y el eje trasero.
- Distancia entre ejes: Distancia entre el eje delantero y el eje trasero.
A continuación, se muestra una tabla con las medidas de geometría del cuadro Crux DSW en diferentes tallas:
| Talla | Stack (mm) | Reach (mm) | Ángulo Tubo Dirección (°} | BB Drop (mm) | Longitud Vainas (mm) | Distancia Entre Ejes (mm) |
|---|---|---|---|---|---|---|
| 49 | 530 | 375 | 70.5 | 74 | 425 | 1008 |
| 52 | 547 | 382 | 71.25 | 74 | 425 | 1014 |
| 54 | 560 | 388 | 71.5 | 72 | 425 | 1023 |
| 56 | 578 | 397 | 72 | 72 | 425 | 1033 |
| 58 | 598 | 405 | 72.25 | 72 | 425 | 1045 |
| 61 | 621 | 415 | 72.5 | 72 | 425 | 1059 |
Materiales del Cuadro
Los materiales utilizados en la fabricación del cuadro influyen en su peso, resistencia y durabilidad. Los materiales más comunes son:
- Aluminio: Ligero y resistente, ideal para cuadros que buscan un buen equilibrio entre rendimiento y durabilidad.
- Acero: Más pesado que el aluminio, pero ofrece una gran resistencia y durabilidad.
- Carbono: El material más ligero y rígido, ideal para cuadros de alto rendimiento.
El Crux DSW utiliza aluminio E5 Premium con tecnología D'Aluisio Smartweld, mientras que el Specialized P.Series emplea aleación A1 Premium. El Sunday Soundwave v3 destaca por su tratamiento térmico 41 Thermal, que garantiza la resistencia del acero.
Al elegir un cuadro BMX, considera tus necesidades y estilo de conducción. Un cuadro ligero y ágil puede ser ideal para trucos y maniobras, mientras que un cuadro resistente y duradero puede ser más adecuado para un uso intensivo en diferentes terrenos.
