Historia y Especificaciones de los Desviadores Shimano Saint

Pocas invenciones transformaron tanto la bicicleta como el uso de los desarrollos múltiples. Con ellos podemos desplazarnos de un punto a otro sin que los cambios de desnivel sean un impedimento. Nos permiten conectar con nuestra bicicleta de una manera más eficaz y eficiente, con independencia de si nuestras fuerzas son muchas o pocas.

Esta retrospectiva está dedicada a uno de los sistemas de velocidades múltiples más importantes. Nació en Francia a finales del siglo XIX, pero no se popularizó hasta bien entrado el siglo XX. Los franceses lo llamaron deraullieur, que quiere decir desviador. Son mecanismos que permiten que la cadena se desvíe de una a otra velocidad.

El desviador ha sido el sistema de velocidades que ha triunfado sobre los demás sistemas, incluyendo a los cambios de buje. A pesar de ser un dispositivo expuesto a los elementos, es increíble ver cómo soportan decenas de miles de kilómetros a lo largo de su vida útil. Son complejos en su diseño y a la vez bellos y enigmáticos.

A continuación, exploraremos la evolución de los desviadores, desde sus inicios en Francia hasta la revolución japonesa liderada por Maeda (Suntour) y Shimano, con un enfoque especial en la línea Shimano Saint.

Los Primeros Pasos: Innovadores Franceses

El origen de los cambios de bicicleta se remonta a finales del siglo XIX en Francia, con figuras clave como Joanny Panel y Albert Raimond.

Joanny Panel y Le Chemineau

El joven Joanny Panel era un gran admirador de Paul de Vivie, más conocido como Vèlocio; un ciclista, inventor, periodista y fabricante difícil de sobrestimar. Sus contribuciones al mundo de la bicicleta son inmensas. Vèlocio fue el creador del término cicloturismo en 1889 en su revista Le Cycliste. Siempre promovió y defendió la necesidad de tener muchas marchas y ratios para poder enfrentarse a todo lo que se le pusiera por delante en sus épicos viajes.

En 1910 el entusiasta Joanny dejó su trabajo en la fábrica de bicicletas y armas Rivolier Père et Fils -RPF- en Saint-Étienne para crear su propia empresa, la llamó Le Chemineau, traducido como el vagabundo o el caminante. Su desviador Le Chemineau se basaba en un diseño de Vèlocio de 1908 y era un cambio adelantado a su tiempo. Ya entonces tenía rueda guía y rueda tensora, una característica presente en todos los desviadores de la actualidad. Su funcionamiento se basaba en un mecanismo interno con un muelle tirado por una pequeña cadena que desplazaba la rueda guía y la tensora. Este sistema de tiro por cadena fue adoptado por muchos fabricantes y permaneció vigente durante ¡50 años!

Muchos fueron los que se reían de su bicicleta, pero cuando la carretera tiraba hacia arriba y Joanny adelantaba incluso a los profesionales del pelotón, las risas quedaban silenciadas. A causa de distintas desgracias no consiguió terminar aquel Tour de 1912 ni los de 1913 y 1914.

Primeros diseños de desviadores.

Albert Raimond y Le Cyclo

Albert Raimond trabajaba en la empresa Rivolier Père et Fils (RPF) de Saint-Étienne y fue compañero de Joanny Panel en RPF hasta que éste la abandonó en 1910 para fundar la suya. Era el responsable dentro de RPF de la producción de bicicletas y tenía un acuerdo con Joanny para que éste último suministrara su cambio Le Chemineau. El acuerdo no duró mucho porque Joanny no servía sus desviadores en plazo. Albert, exasperado por los retrasos en la entrega, valoró fabricar un desviador que lo sustituyera. Animado por sus jefes en RPF decidió diseñar y fabricar en su tiempo libre el suyo. Su funcionamiento se basaba en un mecanismo helicoidal que hacía desplazar sus dos ruedas -guía más tensora- en relación a los piñones. Se accionaba con una maneta conectada a un doble cable.

Al igual que el Chemineau, tenía un muelle enganchado al cuadro que mantenía tensa la cadena y estaba anclado a la vaina en vez de en la puntera. Su funcionamiento era suave, silencioso y preciso. En comparación a otros diseños de su época era muy fácil de accionar. Le Cyclo fue el primer desviador en utilizar aluminio en su fabricación. El de 1930 estaba fabricado principalmente en este metal. Su mercado no era el mundo de la competición, sino el del cicloturismo.

Albert Raimond también era un gran amigo de Vèlocio y compartía con él la convicción de que los desarrollos múltiples eran imprescindibles en una bicicleta. El Cyclo, a lo largo de su dilatada historia, tuvo versiones para 2, 3, 4 y 5 piñones, y era combinable con desviadores delanteros de 2 y 3 platos, lo que lo convertía en un prodigio en cuanto a número de marchas. Comparativamente, las bicicletas de competición de la época prácticamente no tenían cambios.

En el Tour de Francia estuvieron prohibidos en la categoría profesional hasta 1937, esto demuestra lo avanzadas que eran las bicicletas para cicloturistas que no sólo tenían mas marchas, sino que eran mecánicamente mas sofisticadas, refinadas y proporcionalmente mas ligeras. Los ciclistas profesionales de entonces tenían que ser tipos duros a los que no les importaba pedalear en pesadas y rudas máquinas.

El Cyclo fue el cambio mas icónico en la edad de oro de las bicicletas artesanales francesas.

Innovaciones Clave: Nivex y Simplex

Établissement Nivex

Établissement Nivex era una empresa fundada a mediados de los años 30 en el este de París. P. Gradini, G. Trottier y R. Tenía un diseño brillante y extremadamente ingenioso, fue el primer cambio con paralelogramo articulado en fabricarse. El paralelogramo esta dispuesto de manera horizontal y hacía que la rueda guía se mantuviera próxima y alineada con los piñones de una forma constante y a lo largo de todo el rango de velocidades. Esta característica primordial a la que el experto Frank Berto llama “hueco de cadena” -chain gap- es la quinta esencia de todos los cambios. Cuanto más constante sea esta distancia a lo largo de todo el rango, mejor será su funcionamiento.

El Nivex también tenía una característica muy ingeniosa que consistía en que el muelle de carga de la rueda tensora no tira de manera directa, sino que usa una segunda palanca conectada a la principal. Gracias a todos estos aspectos el Nivex era muy rápido, suave, preciso y fiable en todos sus cambios. Su funcionamiento es tan bueno o incluso mejor que el de muchos desviadores actuales, ¡no está mal para un desviador con 80 años de historia!

Nivex también patentó un sistema de desmontaje de la rueda trasera que hoy en día no ha sido mejorado, ni tan siquiera igualado. Poniendo la maneta del cambio en una posición determinada la cadena se desviaba hacia un apoyo especial que tenía la puntera. Luego se desenroscaban las dos mariposas y la rueda caía libremente sin necesidad de mancharse con la grasa de la cadena.

Este cambio, a pesar de todas sus increíbles virtudes, era prácticamente desconocido incluso en sus tiempos, Nivex no tenía demasiados recursos para invertir en publicidad. Hoy en día este desviador es conocido principalmente porque Alex Singer, el legendario fabricante de bicicletas Randoneur, lo montaba en sus bicicletas de mediados de los 40 y 50.

Hay una anécdota muy elocuente que cuenta que Erns Csuka -el gran constructor de Alex Singer Cycles- vio en el Salón de París de 1949 como Tulio Campagnolo se acercó a su stand y se interesó por este desviador, llegando a comprar dos unidades del Nivex.

Lucien Juy y Simplex

Lucien Juy era el dueño de una tienda de bicicletas en Dijon. Fabricó su primer desviador Le Simplex en 1928. Por aquel entonces y aún décadas después corría la falsa creencia de que los desviadores con sus ruedas guía añadían rozamiento a la cadena y restaban potencia a su pedalada, que junto al hecho de que en algunas carreras los cambios estaban prohibidos hacía que el desviador fuera visto con gran recelo entre aquellos hercúleos gladiadores sobre dos ruedas.

Su modelo Champion du Monde Type 46 ganó los tours de 1946 y 1947, y debido a este hecho Simplex decidió cambiar el nombre al modelo y llamarlo Tour de France. En esta década de los 40 Simplex ya era la gran dominadora del mercado internacional, vendiendo más desviadores que toda su competencia junta.

Simplex fue pionera en usar desviadores que estuvieran sujetos a la puntera y no a las vainas, y además fue la que patentó en 1944 el doble pivote con muelles de carga. Estas dos características están presentes en todos los desviadores de la actualidad.

El Tour de France tenía un mecanismo un poco similar al Chemineau. Estaba accionado por una cadena que tiraba de un émbolo conectado a un muelle. Era muy suave cambiando y bastante preciso.

La Contribución Italiana: Campagnolo

Tulio Campagnolo, un avezado y entusiasta ciclista italiano, empezó a fabricar cierres rápidos para las ruedas en 1930 en Vicenza. En 1946 diseñó su primer cambio, el Corsa, un modelo de varillas bastante rudo y primitivo.

Campagnolo apoyaba a los equipos profesionales y los grandes ídolos de Italia, Gino Bartali y Fausto Coppi, fueron los que reinaron durante una década y al principio solían usar el Corsa. En 1949 Lucien Juy -Simplex- contrató a Coppi para que usara su desviador Tour de France, lo cual fue un duro golpe para Tulio, pero no acababa ahí la cosa; Bartali se enamoró de otro cambio, El Cervino, y también dejó de usar el Corsa. Campagnolo se quedó hundido y huerfano de sus dos estrellas.

En sólo tres meses creó el primer prototipo del Gran Sport, y entre 1950 y 1951 produjo las primeras unidades destinadas a la competición. Este cambio utilizaba un paralelogramo articulado al igual que el Nivex, aunque a diferencia de éste, el Gran Sport estaba anclado en la puntera y su paralelogramo tenía una alineación casi vertical. Tenía dos ruedas guía, tornillos tope para limitar el recorrido del cambio y estaba accionado por un solo cable. Este esquema fue común en todos los desviadores que vinieron posteriormente.

La perseverancia de Campagnolo tuvo sus frutos y en 1951 su desviador fue el que ganó en el Tour de Francia, como también lo fue en los años 1952 -con Fausto Coppi-, 1956, 1958, 1959, y 1960. El Gran Sport era un desviador estéticamente atractivo y estaba bien acabado.

Al igual que Lucien Juy, Tulio Campagnolo sabía lo importante que era patrocinar a los equipos profesionales, ayudando enormemente a promover el uso de los cambios de marcha en el ámbito profesional.

La Revolución Japonesa: Maeda (Suntour) y Shimano

Maeda (Suntour)

El fabricante japonés Maeda empezó a crear piezas de bicicleta en 1912. Después de la Segunda Guerra Mundial, Junzo Kawai, muy aficionado a las bicicletas y un gran entusiasta de la innovación, pasó a tener un puesto relevante dentro de la compañía. Tras sus viajes a Europa para conocer la industria ciclista quedó impresionado, sobre todo, por la calidad de diseño del fabricante francés Huret.

Tomando el paralelogramo tradicional -Gran Sport- y variando sus ángulos de modo que el movimiento fuese hacia adentro y hacia abajo, se consigue que la rueda guía mantenga un hueco de cadena constante en todo el rango de los piñones, una innovación enormemente significativa. Una vez que su patente expiró 20 años después, creó un precedente que aún llega a nuestros días.

El lanzamiento del Gran Prix coincidió con los Juegos Olímpicos de Tokio, logrando que fuera una gran plataforma publicitaria en un deporte emergente en Japón.

Su Serie V, que por supuesto utilizaba el paralelogramo inclinado, tenía un funcionamiento muy bueno, pero en comparación a su competencia europea era en apariencia tosco y voluminoso, y con 250 g tampoco era especialmente ligero.

Estaba fabricado casi en su totalidad en aluminio forjado en frío y tenía una ruta de cable elegantemente oculto dentro de su paralelogramo inclinado. Un aspecto fantástico con el logotipo en relieve y un peso muy contenido de sólo 175 g. El precio también estaba muy contenido, valía menos de la mitad que un Campagnolo Nuovo Record siendo muy superior en prestaciones.

Su funcionamiento era igual de bueno que su apariencia, para muchos era el mejor. Suntour y Junzo Kawai demostraron que la pasión por la innovación, la honestidad y la perseverancia tenían su recompensa. El Cyclone, junto a otros desviadores de la marca, recibían en Norteamérica una clamorosa acogida.

Shimano

Shoazaburo Shimano fundó en 1921 una empresa que fabricaba casetes para bicicletas. El hijo de Shoazaburo, Keizo, era el responsable de la innovación, desarrollo, ingeniería y fabricación dentro de la compañía. Fue un líder entusiasta que no aceptaba un no por respuesta. Creía profundamente que las cosas se pueden cambiar y mejorar ... En 1956 lanzaron al mercado el primer cambio de velocidades.

Shimano ofrece una amplia gama de grupos de componentes, cada uno diseñado para un nivel específico de rendimiento y uso. A continuación, se presentan algunos de los grupos más comunes:

• Shimano Tourney: Este grupo ofrece buena tecnología y accesibilidad.
• Shimano Alivio: Considerado de gama media, es más tecnológico y dedicado a lo profesional.
• Shimano XT: Ofrece una transmisión ideal, suave, precisa, silenciosa y rápida.
• Shimano ZEE: Equipado con tecnologías avanzadas, proporciona una plataforma sólida para el ciclismo de montaña más agresivo, especialmente el descenso.

Shimano se enfocó 100% al descenso concentrándose en una transmisión muy estable y silenciosa con cambio Shimano Shadow RD+ y tope. 27 años de evolución y Shimano presenta los más novedosos componentes de carreras MTB. Diseñada para satisfacer las exigencias de competición de bicicleta de montaña del más alto nivel, con un rendimiento sin igual y una experiencia incomparable.

Cada grupo tiene distintas versiones, nosotros les mostraremos las mas comunes o las mas usadas de cada grupo. Shimano Sora es el grupo que no se siente tan diferente a un grupo de gama alta pero al igual que con todos sus hermanos más caros, la moderna Sora cuenta con la muy elogiada tecnología dual de doble paleta de Shimano. El grupo TIAGRA de 10 velocidades ofrece un rendimiento de conducción de nivel inicial con tecnología derivada de los niveles superiores.

El grupo ULTEGRA como componente de la bicicleta de carretera, el funcionamiento sin estrés es una de las características más importantes para liderar la comodidad de conducción durante todo el día con frenado y cambio. Montar más durocon ergonomía superior Control avanzado en todas las condicionesPersonalizable para su estilo de carreras, este grupo es de la ultima tecnol...

Shimano Saint: Especificaciones y Aplicaciones

Dentro de la línea de componentes de Shimano, el grupo Saint destaca por su enfoque en el ciclismo de montaña de gravedad (MTB Gravity). Este grupo está diseñado para soportar las exigencias del enduro, el downhill y el all-mountain, ofreciendo durabilidad, estabilidad y un rendimiento fiable en terrenos difíciles.

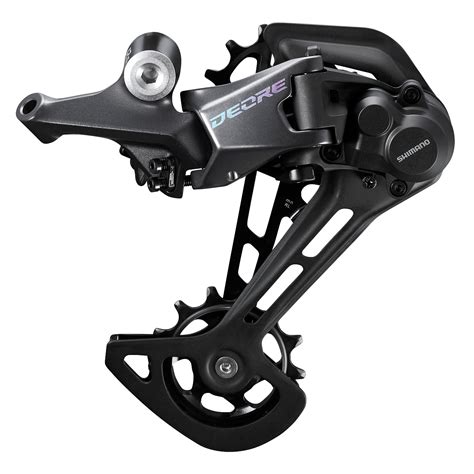

Desviador trasero Shimano Deore RD-M6100-SGS 12V.

Buje Delantero Shimano HB-M820 SAINT

El Buje Delantero Shimano HB-M820 SAINT está diseñado para ofrecer un rendimiento excepcional en aplicaciones de Gravity dentro del MTB. El Buje Delantero Shimano HB-M820 SAINT 36H es ideal para ciclistas de MTB Gravity que buscan durabilidad, estabilidad y rendimiento fiable en terrenos difíciles.

Con características avanzadas como rodamientos de contacto angular y un sistema de montaje CENTER LOCK, este buje es perfecto para cualquier ciclista que necesite un componente robusto y eficiente para sus bicicletas de enduro, downhill o all-mountain.

Características clave del Buje Delantero Shimano HB-M820 SAINT:

• Diseñado para MTB Gravity (Enduro, Downhill, All-Mountain)
• Rodamientos de contacto angular para mayor durabilidad y estabilidad
• Sistema de montaje CENTER LOCK para una instalación fácil y segura
• Construcción robusta para soportar terrenos difíciles

Aquí hay una tabla que resume las especificaciones del buje delantero Shimano HB-M820 SAINT:
