Este manual de taller proporciona información detallada y precisa para el mantenimiento y reparación de la motocicleta Kawasaki Vulcan 1500. A continuación, se presenta una guía rápida con información general, mantenimiento periódico y sistemas específicos de la moto.
Información General
Antes de comenzar cualquier servicio de revisión, desmontaje o montaje, es crucial leer las siguientes precauciones y recomendaciones para asegurar un trabajo eficiente y seguro.
Antes del Servicio de Revisión
Para facilitar las operaciones, este manual incluye notas, ilustraciones, fotografías, precauciones y descripciones detalladas en cada capítulo siempre que se ha considerado necesario. Japón no se hace responsable de posibles imprecisiones u omisiones existentes en esta publicación, aunque se ha puesto todo el cuidado posible en hacerla lo más completa y precisa posible.
- Consumibles: Utilice piezas genuinas KAWASAKI o recomendadas por KAWASAKI.
- Reemplazo: Sustituya siempre las juntas de estanqueidad, juntas tóricas, retenes de aceite, retenes de grasa, anillos elásticos, chavetas o tuercas autoblocantes por otros nuevos.
Secuencia de Apriete
Al instalar una pieza con varios pernos, tuercas o tornillos, comience por sus orificios y apriételos con el ajuste exacto. A continuación, apriételos de acuerdo con la secuencia específica para evitar el alabeado o la deformación del bastidor, lo que podría ocasionar un funcionamiento incorrecto.
Prensa
Para elementos como los cojinetes o los retenes de aceite que tengan que prensarse en su sitio, aplique una pequeña cantidad de aceite en el área de contacto. Asegúrese de mantener la correcta alineación y de realizar movimientos suaves a la hora de la instalación.
Lubricación
Es importante lubricar las piezas giratorias o deslizantes durante el montaje para minimizar el desgaste durante la operación inicial. En este manual, encontrará información sobre los puntos de lubricación. Aplique el aceite o la grasa tal y como se especifica.
Identificación del Modelo
Es fundamental identificar correctamente el modelo de la motocicleta para asegurar que las especificaciones y procedimientos aplicados sean los correctos. A continuación, se presentan ejemplos de identificación de modelos EN650AF y EN650BF en sus versiones para Estados Unidos y Europa.
Especificaciones Generales
Las especificaciones generales proporcionan las dimensiones, capacidades y otros datos técnicos importantes para el mantenimiento y reparación de la Kawasaki Vulcan 1500.
A continuación, se presenta una tabla con algunas especificaciones generales del modelo EN650AF/BF:
| Elemento | EN650AF/BF |
|---|---|
| Longitud total | 2.310 mm (ID, PH) 2.315 mm |
| Anchura total | 880 mm (ID, PH) 870 mm |
| Altura total | 1.100 mm (ID, PH) 1.095 mm |
| Distancia entre ejes | 1.575 mm (ID, PH) 1.580 mm |
| Distancia al suelo | 130 mm |
| Altura del asiento | - |
Tabla de Conversión de Unidades
Para facilitar el trabajo con diferentes sistemas de medida, se incluye una tabla de conversión de unidades.
Mantenimiento Periódico
Los trabajos programados de mantenimiento deben realizarse de acuerdo con la tabla de mantenimiento periódico para mantener la motocicleta en buen estado de funcionamiento. El mantenimiento inicial es de vital importancia y obligatorio.
Tabla de Mantenimiento Periódico
La tabla de mantenimiento periódico detalla los intervalos de tiempo o kilometraje en los que se deben realizar inspecciones y servicios específicos.
*A: Realice el servicio de mantenimiento al cumplirse el número de años o a los intervalos indicados por el odómetro, lo cual se cumpla primero.
Pares de Apriete y Fijador de Tornillos
En las siguientes tablas encontrará una lista con los pares de apriete de los pernos principales que requieren el uso de un fijador no permanente o tapajuntas de silicona, etc. Todos los valores se aplican al uso con roscas secas limpiadas con disolvente salvo que se indique de otro modo.
Ejemplos de Pares de Apriete
- Extremo superior del motor: Pernos de la cubierta exterior de la culata de cilindros: 0,43 N·m.
- Sistema de lubricación del motor: Filtro de aceite: 17,5 N·m.
- Frenos: Perno del piñón de la bomba de aceite L, Lh Tuerca del cubo del embrague 20,4 N·m.
Especificaciones
Se detallan las especificaciones estándar y los límites de servicio para diversos componentes y sistemas de la motocicleta.
Ejemplo de Especificaciones
- Sistema de combustible: Holgura del puño del acelerador: 2 - 3 mm.
- Ralentí: 1.300 ±50 r/min.
- Presión de aire del neumático (en frío): Delante: Carga de hasta 200 kg: 225 kPa (2,25 kgf/cm²). Detrás: Carga de hasta 200 kg: 250 kPa (2,50 kgf/cm²).
Herramientas Especiales
Se incluye una lista de herramientas especiales necesarias para realizar ciertos procedimientos de mantenimiento y reparación.
Ejemplo de Herramientas Especiales
- Alicates para anillos elásticos internos: 57001-143
- Vacuómetro: 57001-1369
- Llave de tuercas del vástago de dirección: 57001-1100

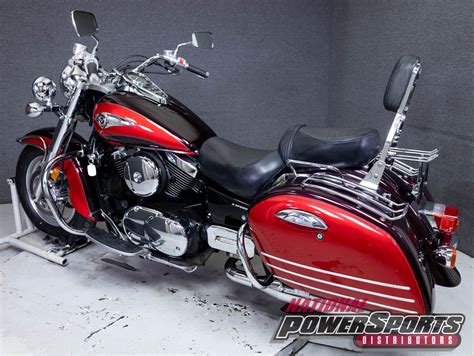

CONOSE LA Kawasaki Vulcan 1500: Una poderosa leyenda sobre dos ruedas
Sistema de Combustible (DFI)
Cambio del Filtro de Aire
En zonas polvorientas, el filtro debe cambiarse con mayor frecuencia que la recomendada. Si llegara a entrar suciedad o polvo en el cuerpo de acelerador, éste podría bloquearse y causar un accidente.
- Extraiga el tornillo del elemento del filtro de aire.
- Deseche el elemento del filtro de aire.
- Asegúrese de que los retenes estén instalados.
- Instale un elemento nuevo con el lado del tamiz hacia arriba.
Sistema de Refrigeración
Comprobación del Nivel de Refrigerante
Compruebe el nivel cuando el motor esté frío (temperatura ambiente). Compruebe el nivel de refrigerante del depósito de reserva de refrigerante sujetando la motocicleta perpendicular al suelo (no utilice el caballete lateral).
Cambio de Refrigerante
El refrigerante puede estar muy caliente y podría provocarle quemaduras graves; además, es tóxico y muy resbaladizo. No extraiga el tapón del radiador ni intente cambiar el refrigerante con el motor caliente.
- Desmonte la cubierta derecha del radiador.
- Afloje el tornillo tope del tapón del radiador.
- Extraiga el tapón del radiador.
