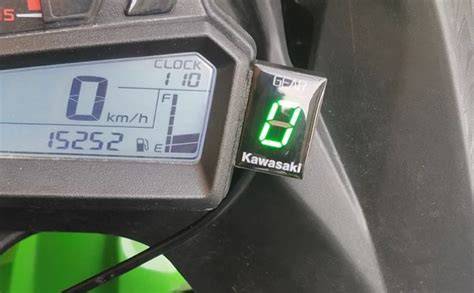

Si eres propietario de una Kawasaki ER6N y deseas mejorar tu experiencia de conducción, instalar un indicador de marchas puede ser una excelente opción. Este dispositivo te permite conocer en todo momento la marcha en la que te encuentras, lo cual es especialmente útil en situaciones de conducción exigentes o en entornos urbanos congestionados.
A continuación, te presentamos una guía detallada para que puedas realizar la instalación por ti mismo. Recuerda que este proceso requiere conocimientos básicos de mecánica y electricidad, por lo que si no te sientes seguro, es mejor acudir a un profesional.
Herramientas y Materiales Necesarios
- Indicador de marchas compatible con Kawasaki ER6N
- Destornillador
- Pelacables
- Cinta aislante
- Multímetro (opcional)
Pasos para la Instalación
1. Preparación
Antes de comenzar, asegúrate de que la moto esté apagada y la llave de contacto retirada. Localiza la batería y desconecta el borne negativo para evitar cortocircuitos durante la instalación.
2. Identificación de Cables
El indicador de marchas generalmente viene con un mazo de cables que deben conectarse a diferentes puntos de la moto. Los cables más comunes son:
- Positivo (+)
- Negativo (-)
- Señal de velocidad
- Señal de RPM (revoluciones por minuto)
Consulta el manual del indicador de marchas para identificar la función de cada cable.
3. Conexión del Cable Positivo y Negativo
Conecta el cable positivo al borne positivo de la batería o a un cable positivo bajo llave (que se activa al encender la moto). El cable negativo debe conectarse al borne negativo de la batería o a un punto de masa en el chasis de la moto.
4. Búsqueda de la Señal de Velocidad
La señal de velocidad suele encontrarse en el sensor de velocidad, ubicado cerca de la rueda delantera o trasera. Utiliza un multímetro para identificar el cable que emite una señal de voltaje variable al girar la rueda. Conecta el cable de señal de velocidad del indicador de marchas a este cable.
5. Conexión de la Señal de RPM
La señal de RPM se puede obtener del cable de la bobina de encendido o del sensor del cigüeñal. Consulta el manual de la moto o utiliza un multímetro para identificar el cable correcto. Conecta el cable de señal de RPM del indicador de marchas a este cable.
6. Enrutamiento y Fijación de Cables
Una vez realizadas todas las conexiones, enruta los cables de forma ordenada y segura, evitando que rocen con partes móviles o calientes de la moto. Utiliza bridas o cinta aislante para fijar los cables al chasis.
7. Prueba y Calibración
Vuelve a conectar la batería y enciende la moto. El indicador de marchas debería encenderse y mostrar la marcha actual. Si es necesario, sigue las instrucciones del fabricante para calibrar el indicador de marchas y asegurar una lectura precisa.
Para ayudarte a visualizar mejor el proceso, aquí tienes una tabla con los pasos y las conexiones clave:
| Paso | Descripción | Conexión |
|---|---|---|
| 1 | Preparación | Desconectar batería |
| 2 | Positivo (+) | Batería (+) o cable positivo bajo llave |
| 3 | Negativo (-) | Batería (-) o punto de masa |
| 4 | Señal de velocidad | Sensor de velocidad |
| 5 | Señal de RPM | Bobina de encendido o sensor del cigüeñal |
| 6 | Prueba | Encender la moto y verificar el funcionamiento |
¡Enhorabuena! Has instalado con éxito un indicador de marchas en tu Kawasaki ER6N. Ahora podrás disfrutar de una conducción más informada y segura.
