El estátor es una pieza fundamental en el funcionamiento de motores y generadores eléctricos. En el caso de las motocicletas, el estátor juega un papel crucial en la generación de energía para alimentar los sistemas eléctricos del vehículo. Profundicemos en el conocimiento del estátor, sus tipos y su funcionamiento en las motos.
¿Qué es el Estátor?
El estátor es la parte fija de un motor o generador eléctrico. Está compuesto por un conjunto de bobinas enrolladas alrededor de un núcleo de hierro. Cuando una corriente eléctrica pasa a través de las bobinas, se crea un campo magnético. Este campo interactúa con el campo magnético del rotor, la parte móvil de la máquina.
En un motor eléctrico, el campo magnético del estátor hace que el rotor gire, convirtiendo la energía eléctrica en energía de movimiento. En un generador, el rotor gira y crea un campo magnético que induce una corriente eléctrica en las bobinas del estátor. Los estátores se fabrican con diversos materiales como hierro, aluminio y cobre, dependiendo de la aplicación específica.

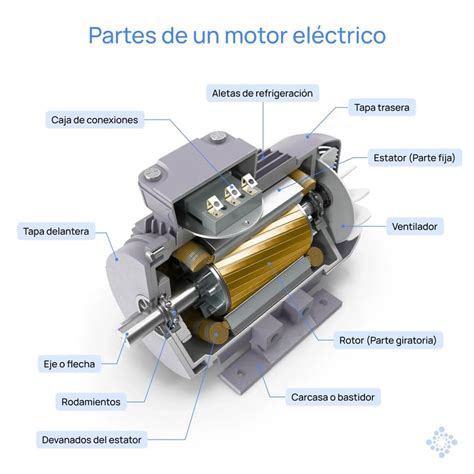

Esquema de un motor eléctrico, en el que se incluye el estátor.
Tipos de Estátor
Existen diferentes tipos de estátor, clasificados según diversos criterios:
- Según el tipo de corriente:
- De corriente alterna: Comunes en la mayoría de motores y generadores.
- De corriente continua: Menos comunes, usados en aplicaciones específicas.
- Según el número de fases:
- Monofásicos: Una sola fase.
- Bifásicos: Dos fases.
- Trifásicos: Tres fases.
- Según el material del núcleo:
- De hierro fundido: Los más comunes.
- De acero laminado: Más ligeros y eficientes, pero más caros.
- De aluminio: Aún más ligeros y eficientes, pero también más costosos.
- Según el método de enfriamiento:
- Refrigerados por aire: Comunes en la mayoría de máquinas eléctricas.
- Refrigerados por líquido: Para máquinas de alta potencia o que operan a altas temperaturas.
- Según la forma:
- Cilíndricos: Los más comunes en motores y generadores.
- Planos: Usados en transformadores y electrodomésticos.
- Anulares: Comunes en motores y generadores de alta potencia.
- Según la aplicación:
- Para motores eléctricos: En motores de inducción, de corriente continua y síncronos.
- Para generadores eléctricos: En generadores síncronos, de inducción y de turbina de gas.
- Para transformadores: En transformadores de potencia y distribución.
- Para electrodomésticos: En refrigeradores, lavadoras y secadoras.
- Para herramientas eléctricas: En taladros, sierras y lijadoras.
El Estátor en Vehículos
En los vehículos eléctricos, los estátores son la parte fija del motor eléctrico. Al pasar corriente a través de las bobinas, se crea un campo magnético que interactúa con el rotor, impulsando el vehículo.
En vehículos con motores de combustión interna, los estátores se utilizan en los generadores eléctricos (alternadores). Éstos producen la energía que alimenta los sistemas eléctricos del vehículo. El alternador genera energía en corriente alterna, que luego se convierte en corriente continua mediante un regulador (rectificador) para alimentar los componentes eléctricos y cargar la batería. En una moto, el regulador suele estar ubicado debajo del sillín del conductor.
COMO APRENDER EL SISTEMA ELÉCTRICO DE MI MOTO 125,150,200,250 (PARTE 1) BÁSICO
Adicionalmente, en vehículos con sistemas de frenado regenerativo, los estátores ayudan a convertir la energía cinética en energía eléctrica para recargar la batería.
Estátor para motocicleta.
El Regulador/Rectificador
El alternador genera energía en corriente alterna, y las piezas de un vehículo funcionan en corriente continua. El regulador o rectificador se encarga de esta transición. En las motos, el regulador está separado, mientras que en los coches está integrado dentro del alternador con una placa de diodos.
Es crucial proteger el sistema eléctrico contra picos de tensión. Los fusibles cumplen esta función. Si un fusible se funde con frecuencia, puede indicar un problema con el regulador. Un regulador defectuoso puede causar sobrecalentamiento y daño a la batería, incluso provocar que reviente.
Problemas Comunes y Soluciones
El regulador puede fallar tanto por exceso como por defecto de tensión. Un exceso de tensión puede dañar la batería y otros componentes eléctricos. Una tensión insuficiente impide que la batería se cargue correctamente. Si el regulador falla, se recomienda reemplazarlo. El precio de un regulador nuevo varía entre 80 y 150 euros, dependiendo de la marca y el lugar de compra.
Para comprobar si el regulador es el problema, se puede usar un polímetro para medir el voltaje que ofrece esta pieza. Si el voltaje no es el correcto, es probable que el regulador esté defectuoso.
Mantenimiento y Revisión del Estátor
Para medir el funcionamiento de un estátor, se necesita un voltímetro (tester) configurado en corriente ALTERNA. Con la moto apagada y el tester en modo de medición de resistencia (OHMIOS), se debe verificar que no haya cortocircuitos a masa tocando con un pin del tester uno de los terminales de los cables amarillos del estátor y con el otro pin cualquier parte metálica de la moto (por ejemplo, el cuerpo del motor). El tester debe seguir marcando "1" (o infinito) para indicar que no hay derivación a masa.
Luego, con el tester en modo de medición de Voltaje, corriente continua (V~) en 200V, se mide el voltaje entre los pines amarillos del estátor con la moto encendida y acelerada. El voltaje debe aumentar al acelerar la moto.
En resumen, el estator es un componente vital para el funcionamiento eléctrico de una motocicleta. Comprender su funcionamiento y mantenimiento ayuda a garantizar un rendimiento óptimo del vehículo.
| Medición | Condiciones | Valor Esperado |
|---|---|---|
| Resistencia a masa | Moto apagada, tester en OHMIOS | Infinito (sin cortocircuito) |
| Voltaje entre pines amarillos | Moto encendida, tester en Voltaje CA | Aumenta al acelerar la moto |
