Si te gusta el ciclismo, seguramente te interesa saber cómo se compone una bicicleta y qué función tiene cada una de sus partes. En este artículo, desvelaremos los misterios que esconde tu leal compañera de dos ruedas. El cuadro de la bicicleta es la pieza central que define su estructura y la define como bicicleta, pues va a ser la que le va a dar «nombre» a la misma.
La caja de pedalier, ubicada en la parte inferior del cuadro, alberga el mecanismo del pedal, estableciendo una conexión eficiente entre el ciclista y la bicicleta. Los tirantes son los tubos que conectan el tubo superior horizontal con el tubo inferior en la parte trasera del cuadro. Se extienden desde la unión del tubo del asiento hacia el extremo trasero del cuadro uniéndose a las vainas. Proporcionan rigidez y apoyo estructural al cuadro. Contribuyen a la estabilidad y al mantenimiento de la forma general del cuadro bajo diferentes condiciones de carga y terreno.
Las vainas son los tubos que se extienden desde la unión de la caja de pedalier hacia el extremo trasero del cuadro uniéndose a los tirantes. La longitud de las vainas afecta la distancia entre las ruedas y, por lo tanto, influye en la estabilidad y la agilidad de la bicicleta. La tija, ubicada en la parte superior del triángulo principal, cumple una función esencial al permitir ajustar la altura del sillín según las preferencias y necesidades del ciclista. El sillín, pieza fundamental de la bicicleta, proporciona la superficie sobre la que el ciclista se sienta para lograr comodidad durante el recorrido.
Componentes Clave de la Bicicleta
Las ruedas son la conexión directa con el suelo y son cruciales para el rendimiento de la bicicleta. Si quieres mejorar el rendimiento de tu bicicleta, es uno de los elementos que más se notan y lo haces. La llanta, como aro exterior de la rueda, puede fabricarse con diversos materiales, tales como aluminio, carbono o incluso grafeno, aunque este último es bastante poco común. Los radios: Son los «alambres» que dan tensión al aro y van conectados al centro de la misma, a los bujes.
Los bujes son elementos fundamentales en las ruedas de una bicicleta, ubicados en su centro. Su función principal es permitir el giro suave de las ruedas mediante rodamientos internos. Además, estos componentes soportan el peso del ciclista y resisten las fuerzas laterales durante la conducción, contribuyendo a la estabilidad y durabilidad de las ruedas. También son el punto de conexión para los radios, que se extienden desde el centro de la llanta.
Las cubiertas de una bicicleta son elementos esenciales que tienen un impacto directo en el rendimiento y la experiencia de conducción. Estas se ubican sobre las llantas y son el único punto de contacto entre la bicicleta y el suelo. En bicicletas de montaña, las cubiertas tienden a priorizar el agarre y la tracción, especialmente en terrenos irregulares. Pueden tener dibujos profundos y taqueado prominente para proporcionar un mejor control en condiciones off-road. Por otro lado, en bicicletas de carretera, se busca eficiencia y menor resistencia al rodamiento, por lo que las cubiertas suelen ser más delgadas y lisas. Años atrás era habitual ver anchos entre 21 y 23C, pero en la actualidad se están llevando anchos entre 25 y 30C.
La transmisión es la parte que se encarga de transmitir la fuerza del ciclista a las ruedas y de regular la velocidad y la cadencia de pedaleo. Las bielas, conectadas a los pedales, cumplen la función esencial de transmitir la fuerza generada por el ciclista al sistema de transmisión de la bicicleta. Están equipadas con platos. Puedes encontrarlas de diferentes longitudes e irán en proporción a la talla de la bici (como consiguiente, a la altura del ciclista). Los platos son los discos dentados que van unidos a las bielas.
El cassette, también conocido como piñones, constituye la parte trasera del sistema de transmisión. Compuesto también por diversos discos dentados de diferentes tamaño. El cassette se conecta al buje trasero, a través del núcleo, y determina la velocidad a la que gira la rueda trasera. La cadena desplaza la potencia generada del ciclista en las bielas, y que a través de los platos, la comunica hacia el cassette. El cambio, con su capacidad para guiar la cadena entre los diversos piñones del cassette, es un componente clave para ajustar la velocidad de la bicicleta.
El desviador es un elemento crucial que facilita la subida o bajada de la cadena entre los diferentes platos, ajustando así la relación de marchas. La patilla, como parte integral del sistema de transmisión, cumple la importante función de proteger el cuadro de la bicicleta en caso de golpes o impactos. El eje de pedalier, equipado con rodamientos, despliega un papel crucial al asegurar un giro suave y libre de holguras de las bielas.
Los frenos de la bicicleta son un elemento primordial en la bicicleta pues son los encargados de detener la misma cuando lo necesites. Frenos de disco son una característica común en la mayoría de las bicicletas de montaña y carretera. Este sistema consta de una pinza anclada al cuadro de la bicicleta, en la cual se alojan las pastillas. Puentes de freno mecánicos, aún presentes en algunas bicicletas de carretera, utilizan zapatas para frenar directamente el aro de la rueda. En este sistema, al accionar los frenos, las zapatas ejercen presión sobre la llanta, logrando la frenada.
La potencia de una bicicleta desempeña un papel crucial en la posición y comodidad del ciclista. Esta pieza se sujeta a la pipa de la horquilla, conectándola al manillar. Su función principal es determinar la longitud y la inclinación del manillar, influyendo directamente en la postura del ciclista sobre la bicicleta. El manillar es la parte de la bicicleta que el ciclista sujeta para dirigirla. Además de proporcionar el punto de contacto principal para controlar la bicicleta, el manillar alberga los mandos de freno y cambio. Su diseño y forma pueden variar según el tipo de bicicleta y la preferencia del ciclista, influyendo en la comodidad y la maniobrabilidad durante la conducción.
Son los sistemas utilizados para amortiguar al ciclista de los impactos irregulares del terrenos, especialmente se ven en las bicicletas de montaña. Dependiendo del uso de la bicicleta tendrán más o menos recorrido. La comprensión detallada de los componentes de una bicicleta no solo es crucial para quienes buscan mantener y reparar sus bicicletas, comprendiendo qué tipo de mantenimiento requieren y con qué frecuencia deben realizarse los diferentes componentes que conforman la bicicleta. También desempeña un papel central al momento de decidir qué tipo de bicicleta comprar. La información detallada sobre los componentes sirve como guía para aquellos que buscan una bicicleta que se ajuste perfectamente a sus necesidades individuales. ¡Mantente al tanto para más aventuras en el mundo de las bicicletas!
Uso Correcto de los Cambios de la Bicicleta
¿Quieres aprovechar al máximo tu bicicleta y dominar el uso de sus cambios? Saber cómo usar cambios bicicleta correctamente puede marcar la diferencia entre un paseo eficiente y una experiencia frustrante. Utilizar bien las marchas te permitirá optimizar el pedaleo, reducir el esfuerzo y evitar el desgaste de los componentes. En este artículo, te explicaremos cómo usar cambios bicicleta de manera efectiva. Descubrirás consejos prácticos, aprenderás a evitar errores comunes y estarás listo para enfrentar cualquier tipo de terreno con confianza.
Componentes clave de los cambios de bicicleta
Para entender cómo funcionan los cambios de bicicleta, primero debes conocer los dos componentes principales que hacen posible este sistema: el cassette y los platos. Ambos trabajan en conjunto para ofrecer diferentes niveles de resistencia y facilitar el pedaleo según el terreno.
Cassettes
El cassette, también conocido como piñonera, está ubicado en la rueda trasera y contiene varios piñones organizados por tamaño. Su función principal es ajustar la resistencia en el pedaleo:
- Piñones pequeños: Mayor velocidad, ideales para descensos o terrenos planos.
- Piñones grandes: Menor resistencia, perfectos para subidas o terrenos difíciles.
Dependiendo del modelo de bicicleta, un cassette puede tener entre 3 y 12 piñones. Para mantenerlo en buen estado, es importante limpiarlo regularmente y lubricar la cadena.
Consejo práctico: Si vas por un terreno plano y empiezas a notar que tus piernas giran demasiado rápido sin generar suficiente velocidad, cambia a un piñón más pequeño para aprovechar mejor la potencia. En cambio, si la pendiente se empina, cambia gradualmente a un piñón más grande antes de sentir que te cuesta mantener el ritmo.
Platos
Los platos están situados en el eje de los pedales y determinan la fuerza necesaria para avanzar. Su función es complementar al cassette:
- Plato grande: Mayor velocidad en terrenos planos o descensos.
- Plato pequeño: Menor resistencia para subidas o terrenos difíciles.
La mayoría de las bicicletas tienen entre 1 y 3 platos, ofreciendo múltiples combinaciones para adaptarse a cada necesidad. Mantenerlos limpios y bien lubricados es esencial para evitar desgastes prematuros.
Consejo práctico: En caminos planos y asfaltados, usa el plato grande con piñones pequeños para maximizar la velocidad. Para caminos irregulares o subidas, cambia al plato pequeño y piñones grandes para mantener un pedaleo constante y reducir el esfuerzo.
Errores Comunes al Cambiar de Marchas
El mal uso de los cambios puede afectar negativamente la experiencia en bicicleta y dañar sus componentes. A continuación, destacamos los errores más comunes:
- Aplicar fuerza al cambiar: Realizar cambios de marcha mientras aplicas demasiada presión al pedal puede dañar los dientes del cassette, desgastar la cadena o incluso romper algún componente.
- Consejo: Reduce la presión sobre los pedales antes de cambiar de marcha. Anticípate al terreno y realiza los cambios antes de necesitar aplicar fuerza adicional, especialmente en pendientes.
- Cruce de cadena: Usar combinaciones extremas como el plato grande con el piñón grande o el plato pequeño con el piñón pequeño puede provocar un cruce de cadena. Este mal hábito crea tensión diagonal en la cadena, acelerando su desgaste y aumentando el riesgo de rotura.
- Consejo: Mantén la cadena alineada utilizando combinaciones equilibradas. Por ejemplo, usa el plato grande con los piñones pequeños y el plato pequeño con los piñones grandes.
- No anticipar el terreno: Cambiar de marcha tarde, cuando ya estás en plena subida o descenso, puede forzar la transmisión y hacer que la cadena salte o se atasque.
- Consejo: Cambia de marcha antes de que el terreno se complique para mantener una cadencia estable y evitar esfuerzos innecesarios.
- Realizar cambios bruscos: Saltar varias marchas a la vez puede provocar tirones en la cadena, desajustar el desviador o incluso dañar los piñones.
- Consejo: Realiza los cambios de manera progresiva, subiendo o bajando una marcha a la vez, para proteger los componentes y garantizar transiciones suaves.
- No revisar el mantenimiento: La acumulación de suciedad y la falta de lubricación pueden dificultar los cambios, desgastar las piezas y generar ruidos molestos.
- Consejo: Limpia y engrasa regularmente la cadena, los piñones y los platos. También revisa los cables y los desviadores para garantizar un funcionamiento óptimo.
Cómo Ajustar los Cambios de Tu Bicicleta Paso a Paso
¿Tus marchas no entran con suavidad? A veces, incluso si sabes cómo usar los cambios correctamente, una transmisión mal ajustada puede arruinar la experiencia. Aquí te explicamos cómo ajustarlos tú mismo de forma sencilla:
- Verifica el estado de la cadena y el cassette: Asegúrate de que la cadena esté limpia y lubricada. Evita que tenga signos de óxido o rigidez. Revisa que el cassette no esté desgastado o con dientes dañados.
- Ajusta el cable del cambio trasero: Gira el tensor del cable (barrel adjuster) para afinar el cambio:
- En el sentido de las agujas del reloj: si las marchas no suben bien.
- En contra de las agujas del reloj: si las marchas no bajan correctamente.

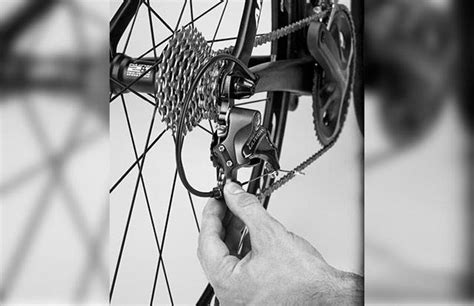

Ajuste del cable del cambio trasero. - Revisa los topes del desviador (limit screws): Evita que el desviador se salga del cassette ajustando los tornillos de límite:
- H (High): regula el límite del piñón más pequeño.
- L (Low): regula el límite del piñón más grande.
- Prueba y afina: Los cambios deben ser rápidos, silenciosos y precisos. No debería haber saltos ni ruidos metálicos durante el pedaleo.
- Consejo: Si tras ajustar todo aún notas problemas, podría ser hora de cambiar cables o fundas, o visitar un taller especializado.
- Revisa la alineación del desviador trasero: Un desviador torcido o fuera de eje puede impedir que las marchas cambien correctamente. Comprueba su posición desde la parte trasera de la bicicleta:
- Coloca la cadena en el piñón más pequeño.
- Observa el desviador: debe estar alineado verticalmente con los piñones.
- Consejo: Si el cambio “salta” entre marchas o no se mantiene estable, revisa primero la alineación antes de continuar con otros ajustes.
- Ajusta el cambio delantero (si tu bicicleta tiene varios platos): El cambio delantero también requiere regulación para evitar roces de la cadena:
- Coloca la cadena en el plato pequeño y el piñón grande.
- Afloja ligeramente el cable del desviador delantero.
- Usa los tornillos de límite:
- L (Low): evita que la cadena se salga hacia el cuadro.
- H (High): evita que se salga hacia el exterior.
- Vuelve a tensar el cable y prueba los cambios entre platos para confirmar que el movimiento sea suave.
- Prueba final en ruta: Antes de dar por terminado el ajuste:
- Haz pruebas cambiando marchas en plano, subida y bajada.
- Escucha: un cambio correctamente ajustado no debe generar chasquidos ni roces constantes. Si escuchas ruido o un leve salto, ajusta 1/4 de vuelta el tensor del cable hasta eliminarlo.
Mantenimiento Preventivo
- Revisa tus cambios cada 3 meses o cada 500 km.
- Limpia el desviador con un cepillo de cerdas suaves, aplica lubricante seco a la cadena y comprueba que los cables no estén oxidados ni deshilachados.
Un mantenimiento regular prolonga la vida útil del cassette y mejora el rendimiento del pedaleo.
Bicicletas Eléctricas (E-bikes)
Sencilla, barata y resistente, la bicicleta es el medio de transporte más popular del mundo. La bicicleta eléctrica, de pedaleo asistido o e-bike, revoluciona el mundo de la movilidad: comparte las ventajas de los medios motorizados, pero con la sencillez, agilidad, economía y ecología de la bicicleta convencional. La «anatomía» de una bicicleta eléctrica o ebike, es similar a la de una bici normal: tiene cuadro, frenos, pedales, transmisión, sillín… todo ello en idéntico sitio en una bicicleta eléctrica y en una bicicleta normal.
El motor se instala principalmente en tres posiciones: en los bujes de las ruedas delantera o trasera o en el cuadro (motor central), accionando directamente el eje de pedaleo. Los motores que montan la mayoría de e-bikes modernas son del tipo sin escobillas (brushless). Un motor eléctrico convencional consta de varios electroimanes que giran por repulsión magnética dentro de unos imanes fijos. En los motores brushless, las escobillas y el colector son sustituidos por un componente electrónico llamado controlador que determina las polaridades que han de tener los electroimanes en cada momento.
La legislación europea indica que en una ebike el motor solo debe funcionar si simultáneamente se están accionando los pedales. Esto significa que el motor no debe sustituir a la tracción humana, sino que ha de complementarla, es decir, hace mucho más suave el pedaleo. Para esta tarea existe un elemento, llamado sensor de pedaleo, que detecta el movimiento de los pedales. La señal de movimiento de los pedales se transmite al controlador, que se encarga de poner en marcha el motor. Los sensores de pedaleo más sencillos constan de un disco de material plástico en el que se insertan varios imanes.
Existe otro sistema alternativo para detectar que los pedales están girando, el sensor de par. Su peculiaridad es que no sólo es capaz de detectar el giro de los pedales, sino también la fuerza que el ciclista hace sobre los pedales y por lo tanto el equipo es capaz de pedir al motor la potencia que se necesita en cada momento: si el ciclista se emplea con fuerza sobre los pedales el motor responderá entregando mucha potencia y si el ciclista hace poca fuerza sobre los pedales, el motor entregará menos potencia.
La batería es, por último, el elemento que suministra la electricidad al sistema. El dato más importante de una batería es su capacidad, que se mide en amperios hora (Ah). Un valor de 9 Ah, por ejemplo, indica que la batería es capaz de suministrar 9 amperios de intensidad de corriente durante una hora (o 18 amperios durante media hora o 4,5 amperios durante 2 horas…). La capacidad se suele expresar también en vatios hora (Wh). El valor de la capacidad en vatios hora se obtiene multiplicando los Ah por el voltaje. En el ejemplo anterior, si hablamos de un equipo de 36 V una batería de 9 Ah, almacenará una energía 324 Wh. Lógicamente, cuanto mayor es la capacidad de una batería, mayor será la autonomía que proporcionará a tu bicicleta.
Componentes de una E-bike:
- Motor: Refleja la potencia en el pedaleo.
- Batería: Aporta la energía necesaria para la marcha.
- Controlador: Gestiona la energía de la batería al motor.
- Display: Muestra datos de conducción y permite graduar la potencia.
