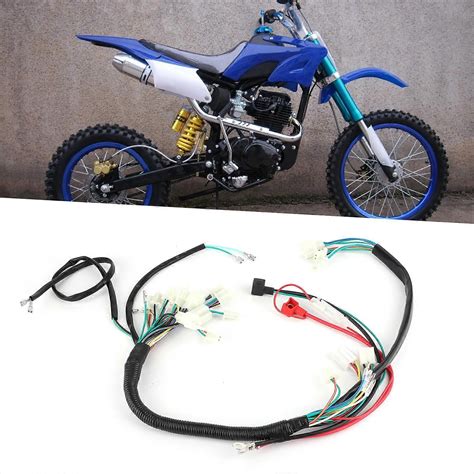

El sistema eléctrico de una pit bike puede parecer complejo, pero con la información correcta, es posible entender y solucionar problemas comunes. Esta guía proporciona detalles sobre el esquema de cableado, identificación de cables y soluciones a problemas frecuentes.
Identificación de Cables y Conexiones
En general, del encendido suelen salir 5 cables con los siguientes colores:
- Verde
- Blanco
- Negro/Rojo
- Azul/Blanco
- Amarillo
Para simplificar, los cables blanco y amarillo generalmente se utilizan para las luces, por lo que no son esenciales para el funcionamiento básico del motor.
Conexiones Clave
Los cables restantes (verde, negro/rojo y azul/blanco) son cruciales:
- Verde: Es la masa. De este cable se derivan tres conexiones: una para el CDI, otra para el botón de paro y una tercera para la bobina.

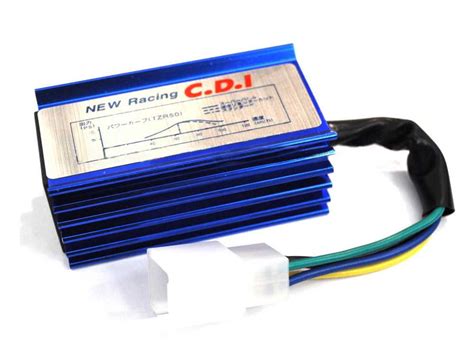

- Negro/Rojo y Azul/Blanco: Estos cables se conectan directamente al CDI.
Ahora en el CDI entran tres cables, ok?
Solución de Problemas Comunes
Uno de los problemas más comunes es identificar correctamente los cables y sus funciones. Aquí hay algunos consejos y soluciones:
- Colores de Cables: Asegúrate de que los colores de tus cables coincidan con el esquema estándar. Si son diferentes, consulta el manual del fabricante.
- Conexiones CDI: Verifica que los cables negro/rojo y azul/blanco estén correctamente conectados al CDI.
- Masa: Asegúrate de que la conexión a masa (cable verde) sea sólida y esté bien conectada al chasis.
Si tienes un cuenta RPM o indicador de marchas, generalmente estos dispositivos requieren una conexión a positivo, negativo y tierra. Identificar estos cables puede ser un desafío, pero generalmente puedes encontrar el negativo y la tierra en el soporte de la bobina.
Consideraciones Adicionales
Es importante tener en cuenta que las vibraciones pueden aflojar los tornillos y las conexiones, lo que puede causar problemas eléctricos. Revisa periódicamente todas las conexiones y asegúrate de que estén bien apretadas.
Además, si estás considerando modificar el motor de tu pit bike, como instalar un árbol de levas o un pistón de alta compresión, asegúrate de que el sistema eléctrico pueda soportar las modificaciones.
Tabla Resumen de Cables y Funciones
| Color del Cable | Función |
|---|---|
| Verde | Masa (CDI, botón de paro, bobina) |
| Blanco | Luces (opcional) |
| Negro/Rojo | CDI |
| Azul/Blanco | CDI |
| Amarillo | Luces (opcional) |
Recuerda que este esquema es una guía general y puede variar según el modelo y el fabricante de tu pit bike. Siempre consulta el manual del propietario para obtener información específica sobre tu vehículo.
Algunas pit bikes utilizan un volante magnético para generar impulsos a la bujía, similar a las motosierras. En estos casos, puedes conectar el positivo al cable que sale del plato magnético y la masa a cualquier tornillo de la estructura.
Finalmente, ten en cuenta que trabajar con sistemas eléctricos puede ser peligroso. Siempre desconecta la batería antes de realizar cualquier trabajo y, si no estás seguro de lo que estás haciendo, busca la ayuda de un profesional.
