¿Alguna vez te has encontrado en la situación de querer cambiar los frenos de tu bicicleta y, tras comprarlos, descubrir que no son compatibles? Este problema suele surgir debido a las diferencias en el "tiro" de los frenos, un concepto fundamental para asegurar un correcto funcionamiento del sistema de frenado.
¿Qué es la Ventaja Mecánica en los Frenos?
Según Sheldon Brown, la ventaja mecánica es "la relación entre lo que obtienes de un enlace y lo que inviertes". En términos sencillos, es la relación entre la fuerza que aplicas en la manilla de freno (input) y la fuerza que el freno ejerce para detener la bicicleta (output). Imagina una palanca para levantar un objeto pesado: si el punto de apoyo se acerca a ti, necesitarás hacer más fuerza para levantar el mismo objeto.
En los frenos, esta ventaja mecánica se manifiesta en el "tiro", que puede ser corto o largo. Esta diferencia es crucial para la compatibilidad entre las manillas y los frenos.
Freno de tiro corto (izquierda) vs tiro largo (derecha).
Es importante destacar que para los frenos hidráulicos, la longitud del tiro no es relevante. Lo fundamental es asegurarse de que utilicen el mismo tipo de líquido de frenos (aceite mineral para Shimano, DOT para Sram, entre otros).
Tipos de Frenos Según su Tiro y Aplicación
A continuación, exploraremos los diferentes tipos de frenos según su tiro y su uso principal:
Frenos Cantilever
Fueron de los primeros frenos utilizados en el ciclismo de montaña en los años 80 y 90. Son frenos de tiro corto que se anclan al cuadro y la horquilla mediante pivotes, con un cable transversal que conecta ambos lados a través de una pieza llamada "yoke". El cable de la manilla pasa por el centro del yoke, levantándolo y acercando las zapatas a la llanta.
Algunos modelos utilizaban un "link wire" en lugar del yoke, lo que limitaba la posibilidad de modificar la ventaja mecánica del freno. Las desventajas de los frenos cantilever incluyen su menor potencia de frenado, especialmente en condiciones húmedas, su dificultad de ajuste y la necesidad de una llanta bien centrada.
Actualmente, se siguen viendo en bicicletas de cicloturismo y algunas de ciclocross, aunque la mayoría de las bicicletas de CX modernas vienen equipadas con frenos de disco.
Frenos V-Brakes (Cantilever de Tiro Lineal)
Son la evolución de los frenos cantilever, pero en versión de tiro largo. Ofrecen una mejora significativa en la potencia de frenado y son más fáciles de ajustar. Sin embargo, comparten algunas desventajas con los cantilever, como su menor rendimiento en clima húmedo, la imposibilidad de ajustar la modulación y la necesidad de una rueda centrada.
Mini V-Brakes
Como su nombre indica, son v-brakes en miniatura de tiro corto, diseñados para ser compatibles con manillas de ruta. Ofrecen las mismas ventajas que los v-brakes, pero con la posibilidad de usarlos con manillas de ruta de tiro corto o manillas de MTB de tiro corto utilizadas con cantilever.
Herraduras
Son los frenos por excelencia en las bicicletas de ruta. Son de tiro corto, ofrecen buena potencia de frenado, son ligeros y fáciles de ajustar. También existen herraduras "center pull" o de tiro central, que combinan características de los cantilever y las herraduras.
Las ventajas de las herraduras son su simplicidad, bajo peso, buena potencia y modulación.
U-Brakes
Aunque su nombre pueda confundir, no son lo mismo que los v-brakes. Utilizan un yoke y un cable transversal como los cantilever, pero la distancia entre el yoke y el freno no afecta la ventaja mecánica.
Frenos de Llanta Hidráulicos
Magura es una de las marcas pioneras en este tipo de frenos. Ofrecen un mejor tacto y potencia que los frenos convencionales accionados por cable.
Discos Mecánicos
Tras la transición de cantilever a v-brakes en el ciclismo de montaña, el siguiente paso fue la adopción de los discos mecánicos. Están disponibles en versiones de tiro largo y tiro corto, dependiendo de la manilla que se desee utilizar.
Discos Hidráulicos
Son la evolución de los discos mecánicos y se utilizan de forma universal en el ciclismo de montaña actual. Ofrecen un mejor rendimiento en varios aspectos, pero requieren herramientas especiales para el mantenimiento y pueden ser más pesados que los frenos de llanta.
Frenos Híbridos (Mecánico/Hidráulicos)
Estos frenos combinan las ventajas de los sistemas mecánicos e hidráulicos. Son compatibles con cualquier manilla de ruta convencional no hidráulica, lo que permite utilizar manillas favoritas sin necesidad de cambiarlas por modelos hidráulicos.
Compatibilidad entre Manillas y Frenos
En general, todas las manillas de ruta con cable son de tiro corto, mientras que las manillas de MTB con cable son de tiro largo. Sin embargo, existen excepciones, como las manillas Tektro RL520 y Cane Creek Drop-V, que son de tiro largo para manubrios tipo drop (ruta y gravel). También hay manillas de tiro corto para cantilever y herraduras diseñadas para manubrios de MTB.

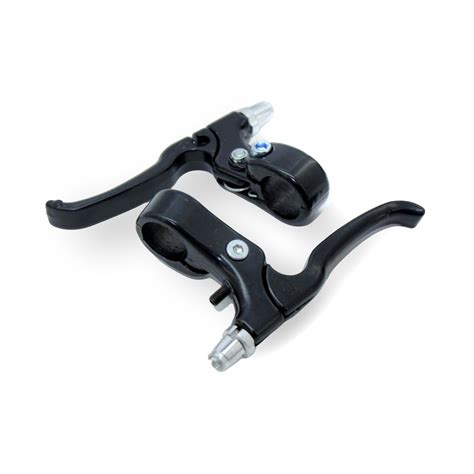

A la izquierda, manillas Cane Creek SCR-5 de tiro corto; a la derecha, las Tektro RL520 de tiro largo.
Anclajes de Caliper para Frenos de Disco
Existen varios "estándares" para los anclajes de los caliper a las horquillas y cuadros, lo que puede generar confusión:
- IS (International Standard): Este anclaje está prácticamente en desuso.
- Post Mount: Es el anclaje más común en el ciclismo de montaña actual.
- Flat Mount: Ha ganado popularidad en el ciclismo de ruta, ciclocross y gravel, ofreciendo un diseño más limpio y ligero.

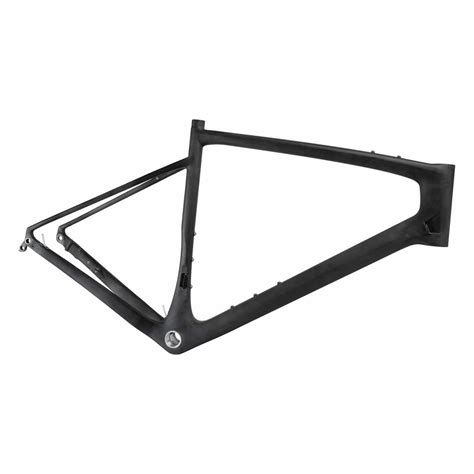

Caliper y cuadro flat mount.
Relación de Tiro en las Transmisiones
La relación de tiro se define como la cantidad de movimiento lateral de la pata de cambio por cada milímetro de movimiento del cable. Esta relación es crucial para asegurar un correcto funcionamiento del sistema de cambios.
Por ejemplo, una relación de tiro de 1 implica que la pata de cambio se moverá 1 mm por cada 1 mm de movimiento del cable.
Tabla de Relaciones de Tiro (Shimano, Sram y Campagnolo)
La siguiente tabla proporciona información sobre las relaciones de tiro para diferentes marcas y modelos de transmisiones:
Ajustar frenos V-Brake
| Marca | Velocidades | Relación de Tiro |
|---|---|---|
| Shimano (Dyna-sys) | 10v (MTB) | 1.2 |
| Shimano | 9v | 1.7 |
| Shimano Tiagra/GRX | 10v | Especial (similar a 11v Ruta) |
Es importante tener en cuenta que la transmisión Tiagra 4700 y GRX400 de 10v son casos especiales, ya que tienen una relación de tiro similar a las transmisiones de 11v de ruta, lo que las hace incompatibles con otras transmisiones de 10v.
