Embragues Multidisco en Motocicletas: Funcionamiento, Tipos y Mantenimiento

El embrague es un componente vital para el funcionamiento de una motocicleta con caja de cambios manual. Permite transmitir e interrumpir la potencia del motor hacia la transmisión, facilitando los cambios de marcha y el arranque suave.

En este artículo, exploraremos en detalle el funcionamiento de los embragues, con especial atención a los embragues multidisco, comunes en motocicletas. También abordaremos los tipos de embrague, los problemas comunes y los consejos para su cuidado y mantenimiento.

¿Qué es el Embrague?

El embrague es un mecanismo que permite la conexión y desconexión controlada entre el motor y la transmisión de un vehículo. Su función principal es modular la transferencia de potencia del motor a las ruedas, permitiendo al conductor:

• Cambiar de marcha suavemente.
• Detener el vehículo sin que el motor se apague.
• Poner el vehículo en marcha desde una posición de reposo.

En esencia, el embrague actúa como un puente, permitiendo que la transmisión se conecte o desconecte del motor según sea necesario para realizar el cambio de marchas.

Componentes Clave del Sistema de Embrague

El sistema de embrague está compuesto por varias piezas que trabajan en conjunto para garantizar su correcto funcionamiento:

1. Volante de Inercia (Volante Motor): Un disco pesado conectado al cigüeñal del motor que proporciona inercia rotacional y una superficie para que el disco de embrague se acople.
2. Disco de Embrague: Un disco con material de fricción que se acopla al volante de inercia y transmite la potencia del motor a la caja de cambios.
3. Plato de Presión (Maza de Embrague): Un resorte que aplica presión al disco de embrague contra el volante de inercia, asegurando la transmisión de potencia.
4. Cojinete de Empuje (Collarín de Empuje): Un cojinete que se desplaza sobre el eje de entrada de la transmisión y presiona el plato de presión para desacoplar el embrague.
5. Horquilla de Embrague: Un brazo que conecta el pedal del embrague al cojinete de empuje, amplificando la fuerza aplicada por el conductor.
6. Cilindro Maestro y Cilindro Esclavo (en sistemas hidráulicos): Convierten la fuerza del pedal en presión hidráulica y viceversa.
7. Cable de Embrague (en sistemas mecánicos): Un cable que conecta directamente el pedal del embrague a la horquilla de embrague, transmitiendo la fuerza mecánica.

Funcionamiento Detallado del Embrague

El funcionamiento del embrague se puede dividir en tres fases principales:

• Embrague Acoplado (Pedal Levantado): El plato de presión ejerce una fuerte presión sobre el disco de embrague, presionándolo firmemente contra el volante de inercia. El motor y la transmisión están sólidamente conectados, permitiendo que la potencia del motor se transmita directamente a las ruedas.
• Embrague Desacoplado (Pedal Presionado): El cojinete de empuje presiona el plato de presión, aliviando la presión sobre el disco de embrague. Esto permite que el disco de embrague se separe del volante de inercia, desconectando el motor de la transmisión.
• Embrague en Fase de Transición (Pedal Parcialmente Presionado): El disco de embrague comienza a rozar contra el volante de inercia, igualando gradualmente la velocidad de rotación del motor y la transmisión antes de que se acoplen completamente.

Tipos de Embrague

Los discos de embrague se clasifican según el tipo de mando, el número de discos y el tipo de refrigeración:

Según el Tipo de Mando

• Embrague de fricción mecánica: El más común, con un plato de presión y un disco de embrague que controlan la transmisión de torque mediante muelles o diafragma.
• Embrague hidráulico: Un embrague automático que actúa según el régimen de giro del motor, utilizando una bomba centrífuga que interactúa con una turbina.
• Embrague electromagnético o eléctrico asistido: Transmite el par de giro del motor mediante un sistema de bloqueo electromagnético.

Según el Número de Discos

• Embrague monodisco: Dispone de un disco entre el volante del motor y el plato de presión.
• Embrague bidisco: Cuenta con dos discos para transmitir adecuadamente la potencia del motor a la caja de cambios, común en automóviles de alta potencia.

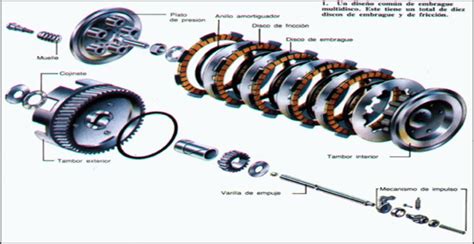

• Embrague multidisco: Compuesto por una serie de discos de fricción que controlan la transmisión de energía, mayoritariamente utilizado en las motos.

Según el Tipo de Refrigeración

• Embrague seco: La refrigeración se realiza mediante aire.
• Embrague húmedo: La refrigeración se realiza por aceite.

Según la Presión sobre el Plato Opresor

• Embrague de muelles: Los muelles que presionan están en la periferia del disco.
• Embrague de diafragma: Los muelles se sustituyen por un diafragma elástico de acero al carbono.
• Embrague centrífugo: Funciona utilizando la fuerza centrífuga motivada por el giro del motor.

Problemas Comunes en el Embrague

Al ser un elemento de uso constante, el embrague es susceptible al desgaste. Aquí te presentamos algunos de los problemas más comunes:

• El embrague patina: El disco de embrague se encuentra desgastado por la fricción, provocando que la superficie que sujeta los componentes sea defectuosa.
• El pedal se atasca: Causado principalmente por fallas en el cilindro de embrague.
• No funciona el sistema de presión: Desgaste del sistema de presión del plato, lo que provoca que el auto no acelere correctamente.

Síntomas de un Embrague Desgastado o Defectuoso

Reconocer estos síntomas a tiempo puede ayudar a prevenir daños mayores y reparaciones costosas:

• Deslizamiento del Embrague: Aceleración del motor sin un aumento proporcional en la velocidad del vehículo.
• Dificultad para Cambiar de Marcha: Dificultad para engranar ciertas marchas.
• Vibraciones o Temblores: Vibraciones inusuales al soltar el pedal del embrague.
• Ruido al Presionar el Pedal del Embrague: Chirridos, rechinidos o zumbidos.
• Pedal del Embrague Esponjoso o Duro: Un pedal que se siente esponjoso o que requiere una fuerza excesiva.
• Olor a Quemado: Un olor similar al de los frenos recalentados.

Causas Comunes del Desgaste del Embrague

La vida útil de un embrague depende en gran medida del estilo de conducción y de las condiciones de uso. Algunas de las causas más comunes del desgaste prematuro del embrague incluyen:

• Conducción Agresiva: Aceleraciones bruscas, cambios de marcha rápidos.
• Mantener el Pie Sobre el Pedal del Embrague: Provoca un desgaste innecesario.
• Sobrecarga del Vehículo: Exige más al embrague, reduciendo su vida útil.
• Conducción en Tráfico Denso: El uso constante del embrague genera un desgaste significativo.
• Mal Ajuste del Cable del Embrague (en sistemas mecánicos): Puede provocar un deslizamiento del embrague o dificultar el cambio de marchas.
• Fugas en el Sistema Hidráulico (en sistemas hidráulicos): Pueden provocar una pérdida de presión y un funcionamiento deficiente del embrague.
• Componentes Defectuosos: Un volante de inercia deformado, un plato de presión defectuoso o un cojinete de empuje desgastado.

5 Consejos para Cuidar tu Embrague

Para extender la vida útil de tu embrague, sigue estos consejos:

1. Acelera suavemente: Comienza a andar soltando el pedal de forma gradual. Evita aceleraciones bruscas.
2. No descanses el pie sobre el pedal del embrague: Manejar con el pie izquierdo en el pedal reducirá su vida útil.

Consejos para el Cuidado y Mantenimiento del Embrague

Siguiendo estas prácticas recomendadas, se puede prolongar significativamente la vida útil del embrague y evitar reparaciones costosas:

• Adopte una Conducción Suave y Consciente: Evite las aceleraciones bruscas y los cambios de marcha rápidos.
• No Descanse el Pie Sobre el Pedal del Embrague: Mantenga el pie alejado del pedal del embrague cuando no lo esté utilizando.
• Utilice la Marcha Correcta: Seleccione la marcha adecuada para la velocidad y las condiciones de la carretera.
• Evite Sobrecargar el Vehículo: Respete la capacidad de carga máxima especificada por el fabricante del vehículo.
• Realice un Mantenimiento Regular: Inspeccione regularmente el nivel de líquido de frenos en el cilindro maestro del embrague. Ajuste el cable del embrague (en sistemas mecánicos) según las especificaciones del fabricante.
• Utilice el Freno de Mano en Pendientes: En lugar de usar el embrague para mantener el vehículo detenido en una pendiente, utilice el freno de mano.
• No "Patine" el Embrague: Evite "patinar" el embrague durante períodos prolongados.

Reparación o Reemplazo del Embrague

Si el embrague está significativamente desgastado o dañado, la reparación o el reemplazo pueden ser necesarios. La reparación generalmente implica reemplazar el disco de embrague, el plato de presión y el cojinete de empuje. En algunos casos, también puede ser necesario rectificar o reemplazar el volante de inercia.

Es recomendable reemplazar todos los componentes del embrague al mismo tiempo para garantizar un funcionamiento óptimo y evitar problemas futuros.
