Rodamientos Sellados para Bujes Traseros de MTB: Guía Completa

Los rodamientos de las ruedas de las bicicletas desempeñan un papel fundamental en el buen funcionamiento y rendimiento de las bicicletas. Comprender los diferentes tipos de rodamientos y sus características puede ayudarle a tomar decisiones informadas para el mantenimiento y las actualizaciones.

Tipos de Rodamientos para Bujes de Bicicleta

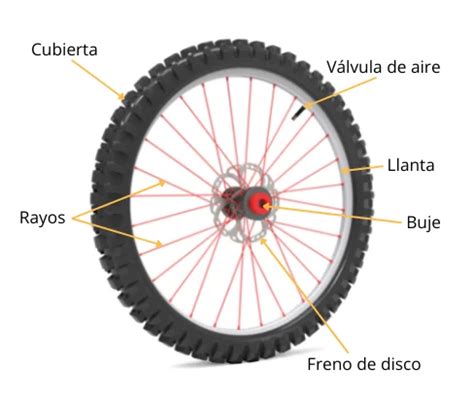

El cubo de la rueda es un componente crucial que conecta las ruedas delanteras y traseras al cuadro de la bicicleta. Proporciona soporte y permite que el buje gire suavemente durante los giros. Los cojinetes de las ruedas están diseñados para soportar fuerzas laterales y longitudinales, lo que garantiza un manejo estable en las curvas. La función principal del cojinete del cubo de la rueda es reducir la fricción rotacional y transmitir fuerzas. Soporta importantes cargas radiales (peso del ciclista y de la bicicleta) y cargas axiales (fuerza lateral o impacto durante el giro).

Normalmente, los rodamientos de las ruedas delanteras tienen un diámetro interior de 10 mm o 12 mm y un diámetro exterior de 28 mm o 32 mm, mientras que los rodamientos de las ruedas traseras suelen tener un diámetro interior de 15 mm o 17 mm y un diámetro exterior de 28 mm o 30 mm.

Rodamientos de Cartucho Sellados

Los rodamientos de cartucho sellados son unidades preensambladas y selladas que incluyen las pistas internas y externas, los rodamientos de bolas y los sellos. Se utilizan mucho en las bicicletas modernas debido a su facilidad de mantenimiento y fiabilidad.

Componentes:

• Pista interior: El anillo interior que se encuentra alrededor del eje.
• Carrera exterior: El anillo exterior que encaja en la carcasa del rodamiento.
• Rodamientos de bolas: Pequeñas bolas de metal que ruedan entre las pistas interior y exterior.
• Focas: Protectores de goma o metal que protegen los rodamientos de la suciedad, el agua y los residuos.

Ventajas:

• Bajo mantenimiento: El diseño sellado mantiene los contaminantes fuera, lo que reduce la necesidad de limpieza y lubricación frecuentes.
• Facilidad de reemplazo: Toda la unidad se puede reemplazar fácilmente sin necesidad de manipular bolas individuales.
• Consistencia: La naturaleza preensamblada garantiza un rendimiento y ajuste constantes.

Desventajas:

• No ajustable: Una vez que el rodamiento se desgasta o daña, se debe reemplazar toda la unidad.
• Costo: Generalmente son más caros que los rodamientos cónicos y de copa.
• Vida útil limitada: Cuando el sello falla o el rodamiento se desgasta, se debe reemplazar por completo.

Rodamientos de Copa y Cono

Los rodamientos cónicos y de copa son un sistema tradicional que se encuentra en muchos bujes de bicicletas y en algunos ejes de pedalier. Consisten en rodamientos de bolas sueltos que se encuentran entre una copa exterior y un cono interior.

Componentes:

• Vaso: La parte exterior que se presiona en la carcasa del buje o en la carcasa del pedalier.
• Cono: La parte interior que se enrosca en el eje y presiona contra los rodamientos de bolas.
• Rodamientos de bolas: Bolas individuales que se colocan entre la copa y el cono.
• Tapa antipolvo/sello: Algunos diseños incluyen una tapa antipolvo o un sello para proteger los rodamientos de los contaminantes.

Ventajas:

• Ajustable: La precarga de los rodamientos se puede ajustar para eliminar el juego y garantizar un funcionamiento suave.
• Útil: El sistema se puede desmontar, limpiar y volver a engrasar, extendiendo la vida útil de los rodamientos.
• Rentabilidad: Generalmente son más baratos que los rodamientos de cartucho sellados y se les puede dar servicio en lugar de reemplazarlos.

Desventajas:

• Mantenimiento intensivo: Requiere un mantenimiento regular para mantener los rodamientos limpios y bien lubricados.
• Habilidad requerida: El ajuste y mantenimiento adecuados requieren cierta habilidad y comprensión mecánica.
• Exposición a contaminantes: Más susceptible a la entrada de suciedad y agua en comparación con los rodamientos sellados.

Rodamientos de Contacto Angular

Los rodamientos de bolas de contacto angular son un tipo de rodamiento de bicicleta con mayor rigidez y capacidad de carga, donde cuanto mayor es el ángulo de apoyo, mayor es la rigidez. Este tipo de rodamiento producirá resistencia a la tensión y la presión cuando el lado esté estresado, por lo que generalmente se usa en piezas de alta resistencia como ejes delanteros y horquillas de dirección. Los rodamientos de contacto angular requieren tolerancias estrictas porque son direccionales. Hay componentes internos y externos, y su diseño puede compararse con los sistemas de cono y copa de la vieja escuela. Complementan las cargas de fuerza radial y lateral ejercidas por los componentes giratorios de la bicicleta, pero requieren tolerancias extremadamente altas en los orificios coincidentes para lograr un ajuste preciso y un rendimiento de rodadura. En la mayoría de los casos, el contacto angular es la aplicación más adecuada para bujes, bielas y suspensiones.

Componentes:

• Anillos interior y exterior: Estos forman la pista de rodadura de las bolas y ayudan a mantener la estructura del rodamiento.
• Bolas: Los elementos rodantes que permiten un movimiento suave.
• Jaula: Mantiene las bolas espaciadas uniformemente y reduce la fricción.
• Sellos/Escudos: Proteja el rodamiento de la contaminación y retenga la lubricación.

Ventajas:

• Mayor rigidez: Los rodamientos de bolas de contacto angular ofrecen mayor rigidez debido al mayor ángulo de soporte, lo que mejora el rendimiento bajo carga.
• Capacidad de carga: Pueden soportar cargas radiales y axiales, lo que los hace versátiles para diversos componentes de bicicletas.
• Estabilidad direccional: Proporcionan una excelente resistencia a la tensión y la presión cuando se someten a tensiones laterales.
• Idoneidad de la aplicación: Ideal para piezas de alta resistencia como ejes delanteros y horquillas de dirección debido a su diseño robusto.

Desventajas:

• Altas tolerancias requeridas: Debido a su naturaleza direccional, los rodamientos de contacto angular requieren tolerancias extremadamente estrictas en los orificios coincidentes para lograr un ajuste y un rendimiento de rodadura precisos.
• Instalación compleja: En comparación con los rodamientos radiales estándar, la instalación de los rodamientos de contacto angular puede ser más compleja y requiere una alineación cuidadosa.
• Costo: Generalmente, son más caros que los tipos de rodamientos tradicionales debido a su diseño especializado y precisión de fabricación.
• Mantenimiento: Es posible que requieran un mantenimiento más frecuente para garantizar un rendimiento y una longevidad óptimos.

Materiales Típicos de Rodamientos

Cojinetes de Acero

Los rodamientos de acero son la opción tradicional para los rodamientos de bujes de bicicletas debido a su robustez y rentabilidad. Por lo general, están hechos de aleaciones de acero inoxidable o con alto contenido de carbono.

Ventajas:

• Fuerza y durabilidad: Los rodamientos de acero son conocidos por su resistencia, dureza y capacidad para soportar cargas e impactos pesados.
• Rentabilidad: En comparación con los rodamientos cerámicos, los rodamientos de acero son más asequibles, lo que los hace accesibles para una amplia gama de aplicaciones.
• Resistencia al Desgaste: Ofrecen buena resistencia al desgaste y la corrosión cuando se mantienen adecuadamente.

Desventajas:

• Peso: Los rodamientos de acero son generalmente más pesados que los de cerámica, lo que puede afectar el peso total de la bicicleta.
• Fricción: Es posible que tengan una fricción ligeramente mayor en comparación con los rodamientos cerámicos, lo que podría afectar la eficiencia y el rendimiento.
• Mantenimiento: Se requiere un mantenimiento regular para prevenir la corrosión y garantizar un rendimiento óptimo a lo largo del tiempo.

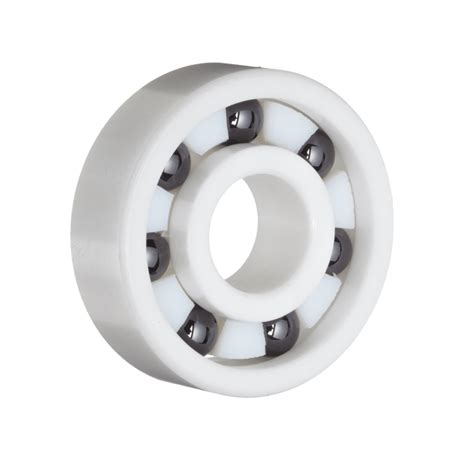

Rodamientos de Cerámica

Los rodamientos cerámicos están fabricados con materiales cerámicos avanzados, más comúnmente nitruro de silicio (Si3N4). Estos rodamientos son cada vez más populares en aplicaciones de ciclismo de alto rendimiento. Sus rodamientos se utilizan a menudo en diversas industrias, incluida la del ciclismo, donde ofrecen un rendimiento mejorado en comparación con los rodamientos de acero tradicionales.

Los rodamientos cerámicos de S&S suelen estar fabricados con materiales cerámicos avanzados como el nitruro de silicio (Si3N4). Nuestro Drive Utiliza dos rodamientos cerámicos híbridos 6803 en el buje delantero. El buje trasero utiliza un rodamiento cerámico híbrido 6903 y tres 6803. Estos rodamientos grandes ofrecen una mayor rigidez. El uso de rodamientos cerámicos mixtos permitirá a los ciclistas tener una bicicleta más eficiente, ahorrándole valiosos vatios.

TPI es otro fabricante especializado en rodamientos cerámicos, especialmente en la industria del ciclismo. Ofrecen una gama de rodamientos cerámicos diseñados para mejorar el rendimiento de la bicicleta. Los rodamientos cerámicos TPI también utilizan materiales cerámicos avanzados como el nitruro de silicio.

Las ruedas Drive Helix incorporan rodamientos cerámicos TPI de alta precisión seleccionados para mejorar la durabilidad y minimizar la resistencia a la rodadura. Tanto el buje delantero como el buje libre están equipados con rodamientos 6803 grandes, mientras que el buje trasero cuenta con un rodamiento 6803 y un rodamiento 6903 aún más grande. Los rodamientos más grandes ofrecen menor resistencia a la rodadura y mayor durabilidad.

Comparación entre rodamientos cerámicos S&S y TPI

Tanto los rodamientos cerámicos de S&S como los de TPI ofrecen beneficios similares en términos de fricción reducida, mayor durabilidad y ahorro potencial de peso en comparación con los rodamientos de acero. Las características de rendimiento específicas (como los coeficientes de fricción exactos y las capacidades de carga) pueden variar ligeramente entre fabricantes, según sus procesos de fabricación patentados y los materiales utilizados.

Ambas marcas son adecuadas para aplicaciones de ciclismo de alto rendimiento donde los ciclistas buscan minimizar las pérdidas por fricción y maximizar la eficiencia. La elección entre S&S y TPI también puede depender de la disponibilidad, los precios y las preferencias específicas basadas en la experiencia del usuario y la lealtad a la marca.

Los rodamientos cerámicos, en general, son más caros que los rodamientos de acero debido al mayor costo de los materiales y los procesos de fabricación involucrados en la creación de bolas y pistas de cerámica. La inversión en rodamientos cerámicos a menudo se justifica por su vida útil más larga y sus características de rendimiento mejoradas con el tiempo.

Tabla comparativa de rodamientos

Tamaño de los Rodamientos de Buje de Bicicleta

Los rodamientos de buje de bicicleta suelen caracterizarse por dos dimensiones principales:

• Diámetro interior: El diámetro interior del rodamiento corresponde al diámetro del eje sobre el que se montará el rodamiento. Los tamaños comunes incluyen: 10 mm/12 mm/15 mm/17 mm/20 mm.
• Diámetro exterior: El diámetro exterior del rodamiento corresponde al diámetro de la carcasa del rodamiento o del casquillo del buje. Los tamaños comunes incluyen: 22 mm/24 mm/28 mm/30 mm/37 mm.

Compatibilidad

Para garantizar la compatibilidad al reemplazar o actualizar los rodamientos de buje de bicicleta, considere los siguientes factores:

• Tipo de cubo: Los diferentes tipos de bujes (carretera, montaña, BMX, etc.) pueden tener requisitos específicos de tamaño de rodamiento. Es imprescindible hacer coincidir las dimensiones del rodamiento con las recomendadas por el fabricante del buje.
• Estándar del eje: Los rodamientos deben coincidir con el estándar del eje (p. ej., liberación rápida, eje pasante) especificado por el cubo. Esto asegura que el rodamiento encaje perfectamente en el eje sin juego ni fricción excesiva.
• Tipo de rodamiento: Determine si la maza utiliza cojinetes de cartucho sellados, cojinetes de cono y copa o cojinetes de contacto angular. Cada tipo puede tener diferentes dimensiones y requisitos de instalación.
• Tipo de sello: Los rodamientos pueden venir con diferentes tipos de sellos (sellos de goma, protectores metálicos, etc.). Asegúrese de que los sellos coincidan con las condiciones ambientales y los requisitos de rendimiento de su estilo de conducción.
• Especificaciones de marca y modelo: Algunos cubos pueden tener tamaños o estándares de rodamientos patentados. Consulte con el fabricante del concentrador o consulte la documentación técnica del concentrador para garantizar la compatibilidad.

Los rodamientos utilizados en bicicletas suelen estar etiquetados con una clasificación "ABEC", seguida de un número como ABEC 1, 3, 5, 7 o 9. En general, cuanto mayor sea el número, mayor será la calidad del rodamiento, lo que sirve como un sistema de clasificación aproximado para bueno, mejor y mejor. Las normas ABEC especifican criterios para el diámetro del orificio (variación aceptable en el tamaño del orificio interno del rodamiento), paralelismo (variación en el ancho) y descentramiento radial de la pista de rodadura (variación en la ranura donde se asienta la bola). Sin embargo, la clasificación ABEC no tiene en cuenta el manejo de carga, la precisión de la bola o la dureza Rockwell (dureza del material).

Para las bicicletas, el material del rodamiento es más importante que su grado ABEC. Los rodamientos ABEC 3 y 5 suelen ser suficientes para la mayoría de aplicaciones de bicicletas. Los grados superiores, como ABEC 7 y 9, ofrecen niveles de precisión que resultan beneficiosos para equipos que giran miles o cientos de miles de veces por minuto, lo que suele ser excesivo para el uso de bicicletas.

Mantenimiento del Rodamiento

El mantenimiento de los rodamientos, ya sea en los bujes de las bicicletas u otros sistemas mecánicos, es crucial para garantizar un funcionamiento suave, una longevidad y un rendimiento óptimo. Aquí hay una guía sobre cómo mantener eficazmente los rodamientos de los bujes de las bicicletas:

Inspección Regular

• Inspección visual: Compruebe periódicamente el estado de los rodamientos para detectar signos de desgaste, corrosión o daños.
• Busque juego excesivo o aspereza al hacer girar la rueda, lo que puede indicar desgaste del rodamiento.
• Limpieza: Mantenga limpia el área alrededor de los cojinetes para evitar que entre suciedad y residuos.
• Utilice un cepillo o un paño suave para eliminar la suciedad y la acumulación de mugre de los cojinetes y las áreas circundantes.

Lubricación

• Selección de lubricante: Utilice grasa o aceite para rodamientos de alta calidad, específico para bicicletas, recomendado por el fabricante del buje.
• Evite engrasar demasiado, ya que puede atraer suciedad y provocar una mayor fricción.

Ajuste de Precarga (cojinetes de cono y copa)

Si sus mazas utilizan cojinetes cónicos y de copa, verifique y ajuste periódicamente la precarga del cojinete.

Miche: Un Líder en Componentes para Bicicletas

Miche nace en el año 1919 de la mano de Ferdinando Michelin, que comenzó a fabricar bicicletas y componentes, y tras más de 90 años de experiencia se ha convertido es una empresa líder mundial. Sus componentes especiales para bicicletas (de carretera, de pista y de montaña) son diseñados y fabricados totalmente en Italia. Para la construcción de sus productos, Miche emplea las tecnologías y procesos de producción más innovadores y los mejores materiales y aleaciones ligeras. Todo el proceso de fabricación de los productos Miche se lleva a cabo en la fábrica de San Vendemmiano (Treviso, Italia) y se tiene un control directo de todo lo que sale de la fábrica.

La pasión por el ciclismo se ha ido transmitiendo de generación en generación y aparece en cada uno de los procesos. Los técnicos trabajan con gran profesionalidad y le dan a cada parte del proceso el cariño que se merece.

El Kit de Rodamientos Sellados Miche Plata es un accesorio imprescindible para cualquier ciclista que quiera mantener su bicicleta en perfecto estado. Este kit está diseñado para ser utilizado en bujes traseros y delanteros, y está compuesto por rodamientos sellados de alta calidad que garantizan una mayor durabilidad y un mejor rendimiento.

Con un peso de tan solo 100 gramos, este kit es muy ligero y fácil de instalar. Además, gracias a su diseño sellado, los rodamientos están protegidos contra el polvo, la suciedad y la humedad, lo que significa que durarán mucho más tiempo y requerirán menos mantenimiento.

Si quieres mantener tu bicicleta en perfecto estado y disfrutar de un rendimiento óptimo en cada salida, el Kit de Rodamientos Sellados Miche Plata es una excelente opción. Con su alta calidad, su fácil instalación y su diseño sellado, este kit es una inversión que te permitirá disfrutar de tu bicicleta durante mucho tiempo.
