Los dinamómetros tienen una reputación poco envidiable; basta con buscar "Dyno Fail" en YouTube para hacerse una idea. Para algunos, son motivo de orgullo, pero para otros, son la ruina de esperanzas, sueños y motores. Sin embargo, antes de culpar al dinamómetro, comprendamos mejor a qué te enfrentas.
Un dinamómetro, o dinamo, es un dispositivo que se utiliza para aplicar una carga a un motor y simular su funcionamiento al conducir por carretera o circuito. Piénsalo así: si levantamos las ruedas motrices de un coche e intentamos conducirlo, no habría resistencia en el motor e incluso una aceleración moderada lo mantendría en el límite de revoluciones.
El dinamo proporciona una carga para controlar las RPM del motor, por lo que podrías considerarlo como un freno potente. Poder aplicar una carga controlada con precisión es importante, pero al mismo tiempo, un dinamómetro registrará datos mientras el motor está en marcha.
Las RPM, el par motor, la relación aire/combustible y la presión de sobrealimentación son algunos de los canales clave que queremos monitorear, aunque las opciones son prácticamente ilimitadas. Esto nos permite realizar una prueba de rampa en el dinamómetro, comprobar el rendimiento del motor y tomar decisiones sobre ajustes basándonos en los datos registrados.
Desde la perspectiva del preparador, se trata de cuantificar los resultados de un cambio. Puede tratarse de un cambio de ajuste, como modificar el combustible, la sincronización del encendido o la sobrealimentación, o de medir el resultado de cambiar una pieza como el colector, el árbol de levas o el escape. En cualquier caso, necesitamos datos precisos para saber si el cambio realizado supuso una mejora o un desastre.
En esencia, un dinamómetro es una herramienta esencial de prueba que mide la fuerza, el torque y la potencia de salida de motores, motores eléctricos y diversos dispositivos mecánicos. Las mediciones realizadas con dinamómetros son fundamentales para evaluar el rendimiento, la eficiencia y la durabilidad, asegurando que los sistemas mecánicos y biomecánicos operen dentro de parámetros óptimos.
Las pruebas con dinamómetros se utilizan ampliamente en las industrias automotriz, aeroespacial, manufacturera, de atención médica y energética. Proporcionan datos precisos que respaldan el desarrollo de productos, el control de calidad y los procedimientos de mantenimiento. Además, los dinamómetros también se utilizan para medir la tensión en cables de ascensores, líneas telefónicas y eléctricas, grúas y puentes colgantes, lo que demuestra su versatilidad.
Tipos de Dinamómetros
Los dinamómetros se dividen en dos tipos principales: de motor y de chasis.
Los dinamómetros de motor requieren desmontar el motor del coche y montarlo en un soporte para su ajuste. Los dinamómetros de chasis, por otro lado, son probablemente más comunes hoy en día, ya que permiten ajustar el motor mientras aún está montado en el coche.
Un banco de potencia de motor suele ser una mejor opción para el desarrollo, ya que facilita el trabajo alrededor del motor y permite intercambiar y probar piezas rápidamente. Por eso, los bancos de potencia de motor son la opción predilecta para equipos de carreras profesionales, fabricantes de motores y fabricantes de equipos originales (OEM).
Sin embargo, para el automovilismo callejero y amateur, el banco de potencia de chasis es una opción mucho más práctica y económica. Es precisamente el desarrollo de los bancos de potencia de chasis lo que ha hecho que la puesta a punto en banco de potencia sea una opción accesible y asequible para quienes la utilizamos en la calle.
Un banco de pruebas de carretera es probablemente lo que la mayoría de la gente piensa cuando piensa en un banco de pruebas de chasis. Estos siguen siendo, con diferencia, los más comunes; sin embargo, fabricantes como Dynapack, Mainline y Rototest también producen bancos de pruebas de buje donde se extraen las ruedas del coche y este se atornilla físicamente al banco.
La ventaja de un banco de pruebas de buje sobre un banco de pruebas de carretera es que se elimina el giro de las ruedas, lo cual resulta práctico para motores de alta potencia.
Los métodos más comunes que utiliza el dinamómetro para aplicar carga o fuerza de frenado incluyen retardadores de corrientes de Foucault, frenos de agua o frenos hidráulicos, a menudo denominados absorbedores de potencia. Los dinamómetros que incorporan un absorbedor de potencia pueden controlar y variar la carga con precisión, lo que permite ajustar el motor en estado estacionario.
En este caso, el dinamómetro mantiene las RPM constantes independientemente de la posición del acelerador, algo esencial para el mapeo correcto de una ECU de repuesto. Estos dinamómetros con freno que acabo de mencionar no deben confundirse con un dinamómetro de inercia, que no utiliza freno ni amortiguador.
Los dinamómetros de inercia utilizan un solo rodillo con una gran masa, y conocer la masa, el diámetro del rodillo y la velocidad de aceleración permite calcular la potencia. Sin embargo, como este tipo de dinamómetro no tiene freno, solo es realmente útil para ajustar a máxima potencia. Por lo tanto, es ideal para un coche de carreras de aceleración, pero menos útil para coches de circuito o de calle.
A continuación, examinamos cada uno de estos tipos, sus subtipos y sus principales características.
Tipos Principales de Dinamómetros
- Dinamómetros de absorción
- Dinamómetros de transmisión
- Dinamómetros de motorización
- Dinamómetros de chasis
- Dinamómetros de inercia
- Dinamómetros de tensión
Dinamómetros de Absorción
Los dinamómetros de absorción miden la potencia de salida de motores y otras maquinarias rotativas al absorber la energía producida durante las pruebas. Estos dinamómetros son esenciales para evaluar el rendimiento, la eficiencia y la durabilidad. Los principales subtipos de dinamómetros de absorción son:
- Dinamómetros hidráulicos: Utilizan la resistencia del fluido para crear una carga en un motor.
- Dinamómetros de corriente de Eddy: Utilizan campos magnéticos para crear resistencia a través de corrientes parásitas generadas en un conductor.
- Dinamómetros eléctricos: Convierten la energía mecánica en energía eléctrica, que se disipa como calor.
- Dinamómetros de fricción mecánica: Utilizan la fricción entre un elemento rotativo y uno estacionario para crear resistencia.
Nota: Los frenos de Prony y los frenos de cuerda se clasifican como dinamómetros de fricción mecánica.
Dinamómetro de absorción
Dinamómetros de Transmisión
Estos dinamómetros no absorben potencia, sino que miden el torque transmitido a través del eje.
- Dinamómetros con galgas extensométricas: Las galgas extensométricas fijadas al eje rotativo miden la deformación proporcional al torque aplicado.
- Dinamómetros con transductores de torque: Utilizan transductores de torque para medir el torque en el eje.
Sistema de dinamómetro de transmisión de SuperFlow
Dinamómetros de Motorización
Los dinamómetros de motorización pueden impulsar el motor o dispositivo bajo prueba, simulando diversas condiciones de operación. Se utilizan con frecuencia en investigación y desarrollo, pruebas de durabilidad y aplicaciones donde es necesario recrear entornos de operación específicos.
- Dinamómetros eléctricos de CA y CC: Utilizan motores eléctricos para crear una carga en el motor o dispositivo bajo prueba.
Dinamómetro de motorización
Dinamómetros de Chasis
Las pruebas con dinamómetros de chasis miden la potencia de salida de un vehículo completo en lugar de solo el motor o el motor eléctrico. Se utilizan con frecuencia para evaluar el rendimiento de los vehículos en condiciones reales de conducción.
- Dinamómetros de rodillos: El vehículo se posiciona sobre rodillos que miden la potencia de salida en las ruedas.

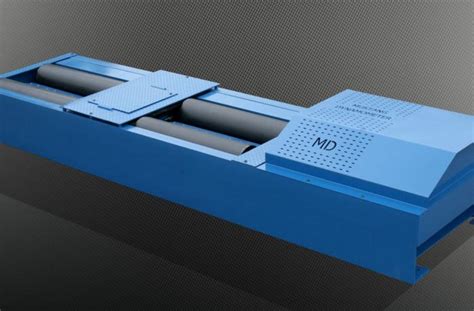

Dinamómetro de chasis
Dinamómetros de Inercia
Los dinamómetros de inercia miden la potencia de salida acelerando una masa conocida (inercia) y calculando la potencia basada en la tasa de aceleración.
- Dinamómetros de volante de inercia: Utilizan un volante de inercia con un momento de inercia conocido. El motor acelera el volante, y la potencia de salida se calcula en función de la tasa de aceleración.
Dinamómetro de inercia

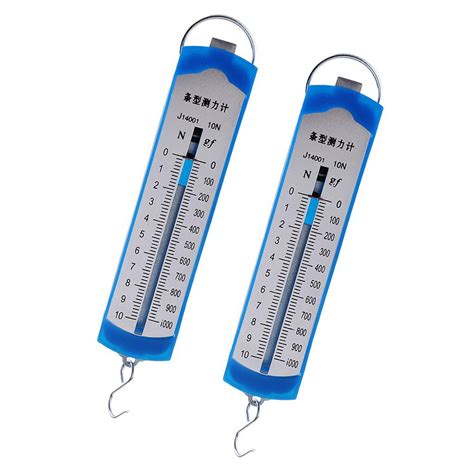

Dinamómetros de Tensión
Los dinamómetros de tensión miden la fuerza o tensión ejercida por cables, cuerdas, cadenas y objetos similares. Se utilizan en ingeniería, construcción y pruebas de materiales para garantizar que las fuerzas aplicadas estén dentro de los límites seguros y especificados.
La Verdad Sobre los Dinamómetros
Mucha gente asume que el dinamómetro sirve para medir la potencia del motor, pero no es así. El dinamómetro no mide la potencia, la calcula, y para ello necesita conocer el par motor producido, así como las rpm.
Un dinamómetro suele medir el par motor utilizando una celda de carga, como se muestra en la imagen. Una vez que el dinamómetro conoce el par motor y las rpm, puede calcular la potencia.
Dado que hay muchos malentendidos en torno a los dinamómetros, aquí hay algunos conceptos erróneos más comunes que aclararé:
Motores de Explosión de Dinamómetros
Este es probablemente el mito más común que he escuchado en 15 años como preparador profesional de motores. Hace muchos años, incluso podría haber algo de cierto, ya que la tecnología de los dinamómetros y los sistemas de control no eran tan avanzados. Sin embargo, hoy en día, un dinamómetro moderno puede realizar una prueba de rampa completa en todo el rango de RPM del motor en tan solo 8-10 segundos. Después, el motor se pone al ralentí mientras se analizan los datos y se toman decisiones.
El motor no sufre más carga ni estrés que si se conduce a toda velocidad en carretera. De hecho, al monitorizar todos los parámetros del motor, suele ser mucho más seguro.
Cifras de Poder
A todos nos encantan las cifras de potencia, y en lo que respecta a las hojas de dinamometría, cuanto más grandes, mejor. Siempre habrá un flujo constante de expertos en teclados que se inflan el ego en diversos foros publicando su última hoja de dinamometría, y luego viene la inevitable batalla sobre qué dinamo da una lectura alta o baja, y cómo se compara con la marca "X".
La realidad es que cada marca de dinamo arrojará una lectura diferente. El dinamómetro debe considerarse únicamente como una herramienta comparativa. Personalmente, no me importa si un dinamómetro mide kilovatios, caballos de fuerza o megaponis. Lo que me interesa es cuánta potencia tenía al principio y qué tenía al terminar.
Este es el verdadero valor de un dinamómetro desde la perspectiva de un preparador, y comparar cifras entre diferentes dinamómetros es inútil. Esto también significa que, al desarrollar o modificar un coche, siempre conviene realizar las pruebas en el mismo dinamómetro.
Volante de Inercia vs. Potencia de la Rueda
Hace un par de décadas, si querías probar tu motor en un banco de potencia, un banco de potencia para motores era la única opción, y estos bancos de potencia arrojaban una lectura de la potencia del volante. Sin embargo, hoy en día, es más probable usar un banco de potencia de chasis, que mide la potencia en las ruedas motrices.
Con una caja de cambios, un diferencial y quizás una caja de transferencia entre el volante y las ruedas, el valor de la potencia en las ruedas siempre será inferior al del volante. Como todos quieren cifras mayores, la pregunta siempre es: "¿Qué marca tiene el volante?". Responder es más difícil de lo que se cree.
En primer lugar, dependerá de la transmisión. Una transmisión automática consume un poco más de potencia que una manual, y una tracción a las cuatro ruedas tiende a consumir más que una tracción a dos ruedas. En segundo lugar, debemos pensar en cómo se gestiona esta pérdida de potencia. ¿Es constante o porcentual? ¿Y qué ocurre con la pérdida de potencia al aumentar la potencia del motor?
En realidad, la respuesta no importa: la única manera de obtener una respuesta verdadera es desmontar el motor y probarlo en un banco de pruebas. Más allá de eso, olvídate de presumir y usa el banco de pruebas como se supone que debe usarse: como una herramienta comparativa.
Un Dinamómetro es la Única Forma de Afinar
Un banco de pruebas es una herramienta importante para cualquier preparador, ya que nos proporciona información sobre los cambios de ajuste que realizamos. Sin embargo, también es importante comprender sus limitaciones. Por ejemplo, es difícil replicar el flujo de aire en el banco de pruebas que podríamos esperar a 200 km/h.
Dado que no conducimos ni competimos en un banco de pruebas, lo que realmente importa es el rendimiento del motor en carretera o circuito, y por eso soy un firme defensor de comprobar y confirmar el ajuste en condiciones reales.
Así que ahí lo tienes: espero que esto haya aclarado algunos de los malentendidos que rodean a los dinamómetros y te haya proporcionado información valiosa para tu próxima sesión de ajuste y ahora estás listo para leer mis 5 consejos principales para tu sesión de ajuste de dinamómetro . Como siempre, si todavía tienes preguntas, pregúntalas en nuestro foro exclusivo para miembros y haré todo lo posible para ayudarte. Si te interesa aprender más sobre afinación, ¿por qué no empiezas con nuestro curso gratuito?
Aplicaciones Industriales de los Dinamómetros
Los dinamómetros son herramientas versátiles con aplicaciones en diversas industrias. A continuación, se presentan algunas de las aplicaciones clave:
Aplicaciones de dinamómetros en la industria automotriz
Industria Automotriz
- Pruebas de rendimiento del motor
- Evaluación de la eficiencia del combustible
- Medición de emisiones
- Pruebas de durabilidad
Maquinaria Pesada
- Pruebas de excavadoras, taladros y grúas
- Aseguramiento de la seguridad y eficiencia en sitios de trabajo
Sector Marítimo
- Medición del rendimiento de motores y sistemas de propulsión de barcos
- Optimización de la eficiencia del combustible
- Garantía de operación segura bajo diversas condiciones
Industria Aeroespacial
- Pruebas de rendimiento de motores a reacción y hélices
- Cumplimiento de estándares de seguridad y rendimiento
Sector Manufacturero e Industrial
- Pruebas de motores industriales y turbinas
- Garantía de cumplimiento de estándares de calidad y rendimiento
Sector Energético
- Pruebas de generadores y turbinas eólicas
- Optimización de la eficiencia y confiabilidad
En resumen, un dinamómetro es una herramienta esencial para cualquier persona interesada en maximizar el rendimiento de su motocicleta. Ya sea que seas un corredor profesional o un entusiasta de la calle, entender cómo funciona un dinamómetro y cómo interpretar sus resultados puede marcar una gran diferencia en la forma en que tu moto se desempeña.
Es importante recordar que un dinamómetro es solo una herramienta comparativa. Los números que arroja son útiles para medir las mejoras realizadas, pero no deben ser tomados como valores absolutos. Lo más importante es cómo se siente la moto en la carretera o en la pista.
¿Cómo funciona un #Dinamómetro? #Autoemotion
Con esta información, estás mejor equipado para entender y utilizar un dinamómetro en tu beneficio. ¡Aprovecha al máximo tu moto!
