Diagrama del Regulador Rectificador de una Moto: Funcionamiento y Diagnóstico de Problemas

El sistema eléctrico de una motocicleta es fundamental para su correcto funcionamiento. Uno de los componentes clave de este sistema es el regulador rectificador. Este dispositivo se encarga de transformar la corriente alterna (CA) generada por el alternador en corriente continua (CC), que es la que necesita la batería y otros componentes eléctricos de la moto.

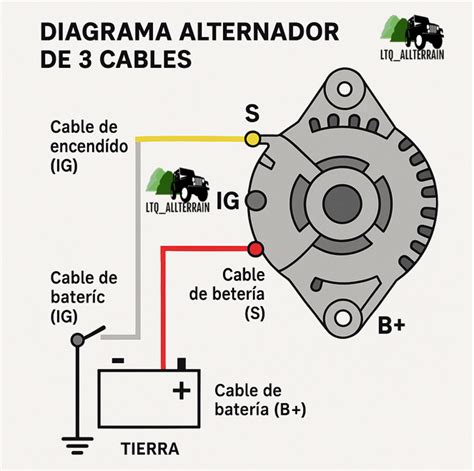

Diagrama de cableado de un alternador típico.

Componentes del Circuito Eléctrico de la Moto

El circuito eléctrico de una moto se compone principalmente de:

• Alternador: Genera corriente alterna a partir de la energía mecánica del motor.
• Rectificador/Regulador (R/R): Convierte la corriente alterna en corriente continua y regula el voltaje para proteger la batería y otros componentes.
• Batería: Almacena energía eléctrica para el arranque y otros usos.
• Consumidores de energía eléctrica: Luces, motor de arranque, sistema de encendido, etc.

Funcionamiento del Regulador Rectificador

El regulador rectificador realiza dos funciones principales:

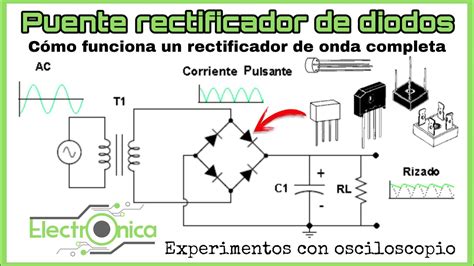

1. Rectificación: Convierte la corriente alterna del alternador en corriente continua mediante diodos que permiten el flujo de corriente en una sola dirección.
2. Regulación: Mantiene el voltaje dentro de un rango seguro (generalmente entre 13.8 y 15.5 V) para evitar daños a la batería y otros componentes electrónicos.

El circuito de control del regulador mide constantemente la tensión en la batería. Si detecta un valor superior al umbral especificado, da la orden para que se deje de suministrar energía a la batería, cortocircuitando los cables amarillos. Esto provocará que la corriente (Amperios) por el alternador aumente, el flujo creado por las bobinas del estátor aumente y el flujo neto disminuya (flujo imanes menos flujo bobinas), disminuyendo la tensión de salida del alternador.

El circuito de fuerza del regulador tipo shunt son 3 tiristores (figura 1.2: T1, T2 y T3) o 3 MOSFET conectados entre los cables amarillos y el negativo de salida del R/R.

Un tiristor tiene tres terminales, ánodo, cátodo y puerta. Al igual que el diodo, solo deja pasar corriente (Amperios) en el sentido de ánodo a cátodo, pero el momento en que empieza a conducir está controlado por un impulso de corriente en la puerta. Por lo tanto, para que se comporte como un interruptor cerrado, la tensión en el ánodo tiene que ser más grande que en el cátodo y además debemos suministrarle un impulso de corriente por el terminal de puerta. Para que deje de conducir, es necesario que la tensión en el cátodo sea mayor que en el ánodo, no necesitándose ninguna señal por la puerta (figura 1.7).

Diagrama de un rectificador regulador tipo shunt.

Problemas Comunes y Diagnóstico

Uno de los problemas más comunes es el sobrecalentamiento del fusible del regulador, lo que puede indicar un fallo en el propio regulador o un exceso de consumo eléctrico. Aquí hay algunas posibles causas y soluciones:

• Fusible recalentado: Si el fusible se recalienta y derrite el plástico, pero no se funde, puede ser debido a un exceso de consumo o un mal contacto.
• Ventilador agarrotado: Un ventilador que no funciona correctamente puede provocar un aumento de tensión debido a la resistencia, afectando la instalación eléctrica.
• Regulador defectuoso: Un regulador en mal estado puede causar un aumento de tensión, quemando fusibles o dañando otros componentes.
• Derivación a masa: Un cable pelado que hace contacto con el chasis puede provocar un cortocircuito y recalentar el fusible.

Para diagnosticar estos problemas, se pueden realizar las siguientes comprobaciones:

1. Comprobar el amperaje de carga: Utilizar un amperímetro para medir la corriente de carga y verificar si está dentro de los valores normales.
2. Verificar derivaciones a masa: Utilizar un multímetro en modo de continuidad para comprobar si hay continuidad entre el zócalo del fusible y el chasis de la moto.
3. Comprobar relés: Un relé defectuoso puede quedarse pegado y causar un consumo excesivo de corriente.
4. Test de pérdida de corriente: Desconectar el borne negativo de la batería e insertar un amperímetro en serie para medir la corriente de fuga.

Síntomas de Problemas Eléctricos

Algunos síntomas comunes de problemas relacionados con la batería y el sistema de carga incluyen:

• Batería que se descarga rápidamente.
• Fusibles que se funden con frecuencia.
• Luces que parpadean a ralentí.
• Dificultad para arrancar la moto.
• Hinchazón de la batería.

Comprobaciones con el Multímetro

El multímetro es una herramienta esencial para diagnosticar problemas eléctricos en la moto. Aquí hay algunas comprobaciones que se pueden realizar:

1. Medir la tensión de la batería: Con la moto parada, la batería debe marcar más de 12V. Con la moto arrancada, debe marcar entre 13.8 y 15.5V.
2. Medir la corriente del estator: Con el multímetro en corriente alterna, medir la tensión entre los cables amarillos del estator.
3. Comprobar la continuidad del estator: Con el multímetro en ohmios, verificar la continuidad entre los cables del estator.
4. Verificar la derivación del estator: Con el multímetro en ohmios, comprobar que no haya continuidad entre los cables del estator y el chasis.

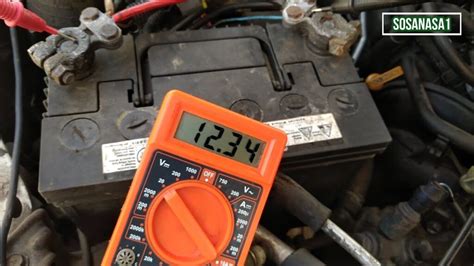

Uso de un multímetro para comprobar el voltaje de la batería de una moto.

Aquí hay una tabla con los valores de referencia para comprobar el sistema de carga:

Si tienes problemas con el sistema eléctrico de tu moto, es importante realizar estas comprobaciones y, si es necesario, acudir a un mecánico especializado. Un mantenimiento adecuado del sistema eléctrico puede prevenir averías costosas y garantizar un funcionamiento seguro de la moto.
