Bienvenido a Electrosrepara.es, tu portal de confianza para todo lo relacionado con el mantenimiento y la reparación de motocicletas eléctricas. En la era de la movilidad sostenible, las motocicletas eléctricas se han consolidado como una alternativa potente y eficiente. Sin embargo, para muchos aficionados y propietarios, el corazón de estas máquinas su sistema eléctrico sigue siendo un misterio envuelto en un laberinto de cables y componentes.
Este artículo es tu guía técnica moto eléctrica completa para desmitificar los diagramas eléctricos de motos. Te llevaremos de la mano a través de los principios básicos, la identificación de componentes moto eléctrica clave y las técnicas de interpretación que te permitirán «leer» el lenguaje de tu vehículo. Ya seas un aficionado que busca comprender mejor su máquina o un entusiasta que desea realizar su propia reparación moto eléctrica, esta guía te proporcionará el conocimiento y la confianza necesarios para abordar el cableado moto eléctrica y el esquema eléctrico moto con una perspectiva profesional y segura.

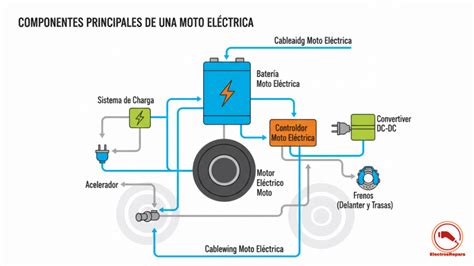

Componentes Clave de una Motocicleta Eléctrica
Antes de sumergirnos en la lectura de un diagrama eléctrico moto, es fundamental comprender los componentes moto eléctrica que lo conforman. Una motocicleta eléctrica es una sinfonía de tecnología donde cada pieza juega un papel vital en su funcionamiento. Conocer estos elementos te permitirá no solo identificar qué estás viendo en un esquema, sino también entender su función y cómo interactúan entre sí.
Batería de Moto Eléctrica
La batería moto eléctrica es, sin lugar a dudas, el componente más pesado y uno de los más críticos. Es el «tanque de combustible» de tu vehículo, almacenando la energía eléctrica que impulsa todo el sistema. Generalmente, se trata de paquetes de baterías de iones de litio de alto voltaje, diseñados para ofrecer una gran densidad energética y ciclos de vida prolongados.
Dentro del paquete de baterías, encontramos elementos cruciales como las celdas individuales, que son las unidades básicas de almacenamiento de energía. Estas celdas están conectadas en serie y en paralelo para alcanzar el voltaje y la capacidad deseados. Pero el verdadero guardián de la batería es el BMS moto eléctrica (Battery Management System). Este sistema electrónico avanzado monitorea constantemente el estado de cada celda, equilibrando sus cargas, protegiéndolas contra sobrecargas, descargas excesivas, sobrecorriente y sobrecalentamiento.
Motor Eléctrico
El motor eléctrico moto es el encargado de transformar la energía eléctrica almacenada en la batería en la fuerza mecánica que mueve la motocicleta. La mayoría de las motocicletas eléctricas modernas utilizan motores tipo Brushless DC (BLDC) o motores síncronos de imanes permanentes (PMSM).
El motor BLDC consta de varias partes esenciales. El estator es la parte fija del motor, que contiene los bobinados de cobre (generalmente tres fases) por donde circula la corriente eléctrica. El rotor es la parte giratoria, equipada con imanes permanentes que interactúan con el campo magnético generado por el estator, produciendo el movimiento. En muchos motores, especialmente los de cubo (hub motors), se encuentran también los sensores moto eléctrica de efecto Hall. Estos pequeños dispositivos detectan la posición del rotor y envían esta información al controlador moto eléctrica, permitiéndole conmutar las fases del estator en el momento preciso para mantener un giro suave y eficiente.
Controlador (ECU o VECU)
Si la batería es el corazón y el motor la fuerza, el controlador moto eléctrica es, sin duda, el cerebro de la motocicleta. También conocido como VECU (Vehicle Electronic Control Unit) o simplemente ECU, este componente electrónico es el encargado de gestionar y coordinar todas las funciones eléctricas y de potencia del vehículo. El controlador regula la cantidad de energía que fluye de la batería al motor, controlando así la velocidad y el par. También gestiona el frenado regenerativo, donde el motor actúa como un generador para recargar la batería durante la desaceleración.
Un fallo en el controlador puede manifestarse de diversas maneras, desde una pérdida total de potencia hasta un comportamiento errático del motor, y su complejidad lo convierte en un punto central en cualquier reparación moto eléctrica.
Otros Componentes Esenciales
Estos componentes son la principal interfaz entre el conductor y el sistema eléctrico de la motocicleta. El acelerador, generalmente un potenciómetro o un sensor de efecto Hall, envía una señal de voltaje variable al controlador moto eléctrica, indicando la cantidad de potencia que el conductor desea. El sistema de carga es el conjunto de componentes que permiten recargar la batería moto eléctrica. Incluye el puerto de carga, el cargador (que puede ser externo o integrado en la moto) y los circuitos de protección asociados.
Las baterías moto eléctrica operan a altos voltajes (ej. 48V, 72V, 96V), pero muchos accesorios de la motocicleta (luces, bocina, instrumentación) funcionan a un voltaje mucho menor, típicamente 12V. El convertidor DC-DC es el encargado de reducir este alto voltaje a un nivel utilizable para estos accesorios, asegurando que no se dañen y que el sistema eléctrico auxiliar funcione correctamente.
Finalmente, el cableado moto eléctrica y los conectores son las venas y arterias que interconectan todos los componentes. La calidad del cableado, su aislamiento y la robustez de los conectores son fundamentales para la fiabilidad del sistema eléctrico. Un cableado deficiente o dañado puede provocar caídas de tensión, cortocircuitos o circuitos abiertos, llevando a fallos en el funcionamiento de la motocicleta.
Simbología Eléctrica: El Lenguaje de los Diagramas
Leer un diagrama eléctrico moto es como aprender un nuevo idioma. Cada componente, cada conexión, cada función tiene su propia representación gráfica. Familiarizarse con esta simbología es el primer paso y el más crucial para cualquier aficionado que desee comprender el esquema eléctrico moto de su vehículo.
Los símbolos eléctricos son estandarizados, lo que significa que una batería se representará de manera similar en la mayoría de los diagramas, independientemente del fabricante. Algunos de los símbolos más comunes son:
- Batería: Generalmente representada por una serie de líneas paralelas de diferente longitud, con la línea más larga indicando el terminal positivo (+) y la más corta el negativo (-).
- Fusible: Un componente de seguridad esencial, representado por una línea con una «S» o un rectángulo con una línea ondulada en su interior. Su función es proteger el circuito de sobrecargas, fundiéndose y abriendo el circuito si la corriente excede un límite seguro.
- Interruptor: Representado por un círculo o un punto con una línea que se puede abrir o cerrar. Indica un punto donde el flujo de corriente puede ser interrumpido manualmente.
- Relé: Un interruptor operado eléctricamente, representado por una bobina (un cuadrado o un círculo con una línea diagonal) y un conjunto de contactos. Los relés permiten que una pequeña corriente controle una corriente mucho mayor, protegiendo los interruptores de control.
- Resistencia: Representada por una línea en zigzag o un rectángulo. Limita el flujo de corriente en un circuito.
- Diodo: Representado por un triángulo con una línea en un extremo. Permite que la corriente fluya en una sola dirección.
- Motor: Generalmente representado por un círculo con una «M» en su interior, o por una serie de bobinas.
- Lámpara/Bombilla: Representada por un círculo con una cruz en su interior o un bucle.
- Tierra/Masa: Representada por una serie de líneas paralelas decrecientes o un triángulo invertido.
Las líneas en un diagrama eléctrico moto representan el cableado moto eléctrica. Las líneas que se cruzan sin un punto indican que los cables no están conectados, mientras que las líneas que se cruzan con un punto en la intersección significan que los cables están conectados eléctricamente. Los códigos de colores de los cables a menudo se indican junto a las líneas, lo que facilita la identificación física en la motocicleta.
Siguiendo el Flujo de Corriente
Una vez que dominas la simbología, el siguiente paso es aprender a seguir el flujo de la corriente a través del esquema eléctrico moto. Esta habilidad es la piedra angular del diagnóstico eléctrico moto y te permitirá identificar rápidamente dónde se interrumpe un circuito o dónde hay un cortocircuito.
- Comienza en la Fuente de Alimentación: Todo circuito comienza en la batería moto eléctrica (o en el sistema de carga cuando la moto está conectada). Identifica el terminal positivo (+) y el negativo (-) o masa.
- Sigue el Camino de la Corriente: Desde el terminal positivo, la corriente viajará a través de un fusible (siempre el primer punto de seguridad), luego a través de interruptores, relés y otros componentes hasta llegar al componente que debe alimentar (por ejemplo, una luz, el motor eléctrico moto).
- Identifica los Puntos de Control: Los interruptores y relés son puntos clave donde el flujo de corriente puede ser activado o desactivado.
- Busca Derivaciones y Ramificaciones: Los diagramas eléctricos de motos suelen tener múltiples circuitos que se ramifican desde la línea principal de alimentación.
- Utiliza los Códigos de Colores: Los fabricantes suelen usar códigos de colores estandarizados para el cableado moto eléctrica. Estos códigos son tus mejores amigos para relacionar el diagrama con el cableado físico de tu motocicleta.
Tipos de Fallos Comunes:
- Circuito Abierto (No hay Corriente): Si un componente no recibe energía, traza el circuito desde la batería. ¿Está el fusible intacto? ¿El interruptor está cerrado? ¿Hay alguna conexión suelta o un cable roto en el cableado moto eléctrica?
- Cortocircuito (Exceso de Corriente): Un cortocircuito ocurre cuando la corriente toma un camino no deseado y de baja resistencia, a menudo a masa o entre dos líneas de voltaje. Esto suele provocar que un fusible moto eléctrica se queme. Para localizarlo, busca el fusible quemado y luego inspecciona visualmente el circuito que protege en el esquema eléctrico moto y en la motocicleta física en busca de cables pelados o componentes dañados.
- Caída de Voltaje (Rendimiento Deficiente): Si un componente recibe energía pero funciona débilmente, puede haber una caída de voltaje debido a una resistencia excesiva en el circuito. Esto podría ser causado por conexiones corroídas, cables de calibre insuficiente o un componente defectuoso.

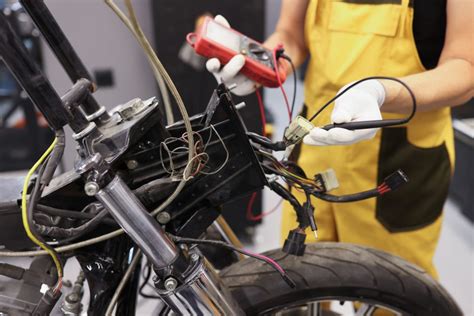

Herramientas Esenciales para el Diagnóstico Eléctrico
Para cualquier aficionado que se aventure en el diagnóstico eléctrico moto y la reparación moto eléctrica, contar con las herramientas adecuadas es tan importante como comprender el diagrama eléctrico moto. No necesitas un taller completo, pero algunas herramientas básicas son indispensables para trabajar con seguridad y eficacia.
- Multímetro Digital: Esta es, sin duda, la herramienta más importante. Un buen multímetro te permitirá medir voltaje (V), corriente (A) y resistencia (Ω), así como probar la continuidad de los cables.
- Cinta Aislante Eléctrica de Calidad y Termorretráctil: Para aislar y proteger las conexiones reparadas.
COMO MEDIR TENSIÓN EN BATERÍAS DE MOTO ELÉCTRICA/ BATERÍAS DE PLOMO
Consejos de Seguridad y Buenas Prácticas
- Seguridad Primero: Siempre desconecta la batería moto eléctrica antes de trabajar en el sistema eléctrico, especialmente en circuitos de alto voltaje. Usa guantes aislantes y gafas de seguridad.
- Inspección Visual Exhaustiva: Antes de usar cualquier herramienta, realiza una inspección visual completa. Busca cables pelados, conectores corroídos o sueltos, componentes quemados o dañados.
- Comienza por lo Sencillo: Si un componente no funciona, verifica primero lo más fácil: ¿Está encendido el interruptor? ¿Está el fusible intacto?
- Usa el Diagrama como tu Mapa: Siempre ten el diagrama eléctrico moto a mano.
- Prueba de Continuidad: Utiliza el multímetro en modo de continuidad para verificar si un cable o un componente tiene un circuito abierto.
- Medición de Voltaje: Mide el voltaje en diferentes puntos del circuito para asegurarte de que la energía está llegando correctamente.
- Aísla el Problema: Si sospechas de un componente específico (ej. el controlador moto eléctrica o el motor eléctrico moto), desconéctalo del resto del sistema y pruébalo de forma aislada si es posible.
- Documenta tus Hallazgos: Anota lo que encuentras, las mediciones que tomas y los pasos que sigues.
Preguntas Frecuentes (FAQ)
Como expertos en Electrosrepara.es, sabemos que surgen muchas dudas al adentrarse en el mundo del sistema eléctrico de las motocicletas eléctricas.
¿Son los diagramas eléctricos de motos de combustión iguales a los de motos eléctricas?
Sí, hay diferencias significativas, aunque los principios básicos de la simbología y el flujo de corriente son los mismos. Los diagramas eléctricos de motos de combustión se centran en sistemas de encendido, alternadores, reguladores de voltaje y carburación/inyección de combustible. En contraste, los diagramas eléctricos de motos eléctricas se enfocan en la batería moto eléctrica de alto voltaje, el motor eléctrico moto, el controlador moto eléctrica, el BMS moto eléctrica y los sistemas de carga.
¿Qué es el BMS y por qué es importante?
El BMS (Battery Management System) es el Sistema de Gestión de Batería. Es un componente electrónico vital que monitorea y controla el paquete de batería moto eléctrica. Su importancia radica en que protege la batería de condiciones peligrosas como sobrecarga, descarga excesiva, sobrecorriente, sobrevoltaje, bajo voltaje y sobrecalentamiento. También equilibra las celdas para prolongar la vida útil de la batería.
¿Puedo conectar accesorios adicionales directamente a la batería de mi moto eléctrica?
Sí, pero con precaución. Cualquier accesorio adicional debe conectarse a través del convertidor DC-DC de 12V (si tu moto lo tiene) o a un circuito auxiliar diseñado para ello. Nunca conectes accesorios directamente a la batería moto eléctrica de alto voltaje sin la protección adecuada, ya que podrías dañar el accesorio, la batería o incluso provocar un incendio.
¿Cómo puedo verificar si un fusible está quemado?
La forma más fácil y rápida de verificar un fusible moto eléctrica es retirarlo y examinar el filamento interno: si está roto, el fusible está quemado. También puedes usar la función de continuidad de tu multímetro. Con el fusible retirado del circuito, coloca las puntas del multímetro en cada terminal del fusible. Si el multímetro pita o muestra una lectura cercana a cero ohmios, el fusible está bien.
¿Es peligroso trabajar con el sistema eléctrico de una moto eléctrica?
Trabajar con el sistema eléctrico de una motocicleta eléctrica puede ser peligroso debido a los altos voltajes involucrados. Siempre se deben tomar precauciones extremas: desconectar la batería moto eléctrica (siempre el terminal negativo primero), usar herramientas aisladas, guantes de seguridad y gafas protectoras. Si no te sientes seguro o no tienes la experiencia necesaria, es mejor acudir a un taller profesional especializado en reparación moto eléctrica.
¿Cómo encuentro un taller profesional de confianza para reparar mi moto eléctrica?
Para encontrar un taller profesional de confianza, busca establecimientos con experiencia específica en motocicletas eléctricas. Pregunta por sus certificaciones, busca reseñas online y asegúrate de que ofrezcan garantía en sus trabajos. Puedes buscar en línea utilizando términos como «reparación moto eléctrica [tu ciudad]» o «mantenimiento moto eléctrica [tu ciudad]».
Esperamos que esta guía definitiva sobre los diagramas eléctricos de motos eléctricas te haya proporcionado una comprensión clara y profunda del sistema eléctrico de tu vehículo. El conocimiento es poder, especialmente cuando se trata de la repar...
Cuando la moto no arranca: Primeros pasos
Cuando das al contacto y no pasa nada, o das al botón de arranque y la moto no arranca «como todos los días», no mola. No es de extrañar: muchos de nosotros sabemos algo de mecánica (es la parte “chachi” de “tripotear” la moto) pero no tanto de electricidad. Eso de que haya electrones recorriendo cables para arriba y para abajo no es tan fácil de ver como por donde llega (o no) la gasolina o si alguna de las piezas móviles se ha quedado inutilizada.
Sin embargo, gran parte de nuestras averías tiene que ver con estos componentes y, con unos cuantos consejos básicos posiblemente puedas solucionar muchos de ellos. Bien, la moto no arranca y ya tenemos claro que el motor de arranque gira, gasolina llega, tiene compresión y demás cosas parecen estar bien, pero de las bujías no sale chispa. Esto es fácil de comprobar y casi todo el mundo sabe cómo: sacando la bujía (una de ellas vale, si tu moto tiene más de un cilindro) y asegurándote de que la parte metálica de la bujía toca “masa” (el propio motor, por ejemplo), y conectada a la pipa, hacemos girar el motor y tiene que saltar una chispa.
En una moto con batería, lógicamente, si no hay carga, el problema esta claro. Pero a veces, y depende que moto sea, puedes tener un problema de carga baja: en ocasiones tienes batería suficiente para que encienda luces, gire el motor de arranque… pero se quede sin “chicha” para alimentar el circuito de encendido. Comprueba siempre que tienes una batería en buenas condiciones antes de seguir.
Comprobación de la bujía y la pipa
Comprobado que tenemos batería suficiente, seguimos sin chispa. A partir de aquí hay dos elementos fáciles de comprobar: la propia bujía y la pipa. La mejor forma es sustituir la bujía por otra igual y probar apoyándola sobre una masa. Si con otra bujía tampoco hay chispa, quita la pipa del cable (si no es de los que llevan la bobina en la propia pipa) y comprueba, manteniendo la punta del cable a una distancia de 5 ó 10 mm del motor si desde aquí salta la chispa hacia el bloque. Ojo, puede darte un calambrazo leve. No pasa nada, no duele demasiado, no es peligroso y tiene una ventaja: si te da “el chasquido”, ya sabes que al cable si le llega corriente.
Los sistemas de desconexión
La cosa se complica: a partir de aquí te aconsejo que busques un polímetro y un manual de taller de tu moto, con un diagrama del sistema eléctrico, porque hay que empezar a comprobar que los distintos sistemas de desconexión (sí des-conexión) que lleva tu moto trabajan bien. Básicamente, si no llevas alarmas, antirrobos ni otros “juguetes” parecidos los sospechosos serán el contacto principal, un cortacorrientes en el manillar, el sistema de punto muerto y el de seguridad de la pata de cabra. No todas las motos los llevan.
En este caso (pata de cabra y manetas), lo primero es asegurarte que los micro-interruptores que llevan funcionan y no hay patillas partidas ni nada parecido, ni cables rotos, motivo por el cual no funcionen correctamente. Comprobados todos estos botones de pare, la cosa se empieza a complicar. Si sigues sin corriente quedan tres posibilidades “poco halagüeñas”: CDI, bobina de alta o bobina de carga.
Bobina de alta y bobina de carga
La bobina de alta es esa de la que sale el cable de la bujía. Tiene dos bobinados interiores, un primario de entrada, por donde llega la corriente de la bobina de carga y un secundario, por el que sale la corriente a la bujía. En ella puedes comprobar la continuidad (que no tiene una espira cortada o que no le llega masa) y poco más. Necesitarás el polímetro puesto en medida de resistencias (Ohmios, Ω). Midiendo entre la entrada que viene de la bobina de carga y masa tendrás los valores de resistencia del bobinado principal y este debe ser, como regla general cercana a 1Ω (casi cero).
La bobina de carga, o mejor dicho, el generador de corriente de tu moto está compuesto por un estátor y un rotor. El rotor es lo que vulgarmente conocemos como plato magnético: una masa imantada que gira solidaria al cigüeñal. Bajo el está el estátor, esa placa con varias bobinas. Si sabes un poco de física sabes que unos imanes girando alrededor de una bobina genera electricidad y eso es lo que hace todo este “cacharro” dentro del cárter.
En un circuito simple, de esas bobinas que hay allí debajo, algunas se dedican a generar corriente para el circuito de luces y otras a generar la corriente para la bujía. En motos más complejas interviene también la carga de la batería, por lo que mejor, libro de taller otra vez, ver que colores de cables salen de ahí y comprobar voltajes en función de lo que indique el libro.
El CDI
Con todo lo anterior comprobado, nos queda el CDI. Esta “condenada” cajita es la responsable de que la chispa llegue a la bujía en el momento justo. Recibe la corriente de la bobina de carga y la manda a la de alta y “sabe” cuando hacerlo por que “se lo dice” un captador que hay en el estátor y que “lee” en el plato magnético en que posición está el cigüeñal. No tiene reparación ni es posible comprobar con nuestros medios, por lo que te queda sólo la posibilidad de probar con otro CDI igual. Si lo tienes, comprueba esto lo primero, por que suele ser el principal “culpable” de estas averías.
Otras averías del sistema eléctrico
No sólo de chispas vive tu moto, y hay otras averías del sistema eléctrico que te pueden volver loco. A veces funcionan, pero ratean, otras veces se estropean las baterías mucho antes de lo que deben, y otras no funciona nada de nada.
Primero y ante todo, no te fíes de una batería por el mero hecho de que tiene menos tiempo del que tú crees que tiene que durar: las hay que vienen mal de fábrica o que han estado mal guardadas en un almacén y, por ello, a los pocos meses de haberla instalado “mueren”. Mira si el circuito de carga va bien, arranca el motor y mide, con él en marcha y al ralentí el que llega a la batería. Debe estar en torno a los 13 ó 14 V. Si es menos, es posible que tengas una avería en las bobinas de carga o en el alternador, si tu moto es de las que lo lleva exterior. Si se va por encima de los 15 V, tienes una avería en el regulador, el componente que “estabiliza” la corriente y hace que, a pesar de las rpm del motor, siempre llegue el mismo voltaje a la batería. Esta avería es muy fácil de diagnosticar: si con la moto en marcha las luces suben y bajan de intensidad al ralentí, el regulador “está palmando”.
El motor de arranque
Si tienes carga de batería o ésta nueva y al dar al botón de arranque, el motor no gira, el problema está en el propio motor de arranque o en la corriente que le llega (o que no le llega, en este caso) Suelen tener un fusible, bien en la caja principal de fusibles de la moto, bien aparte. Comprueba que este está bien y que la corriente llega a los bornes del motor de arranque, que este hace buena masa y que el circuito, desde el botón no se ha cortado. En este caso, paciencia y emplear la lógica. Comprueba bombillas, si es el claxon o algún elemento similar, con él desconectado, mete corriente directa desde una batería.
En resumen, el diagnóstico y la reparación de los sistemas eléctricos de las motocicletas eléctricas requieren una comprensión sólida de los componentes, la simbología y el flujo de corriente. Con las herramientas adecuadas y un enfoque metódico, puedes abordar muchos problemas comunes y mantener tu moto eléctrica funcionando sin problemas.
