El solenoide de una moto es un componente crucial en el sistema de arranque. Su función principal es conectar la batería al motor de arranque, permitiendo que este último ponga en marcha el motor de combustión. Un fallo en este sistema puede impedir que la moto arranque, generando inconvenientes y frustraciones.

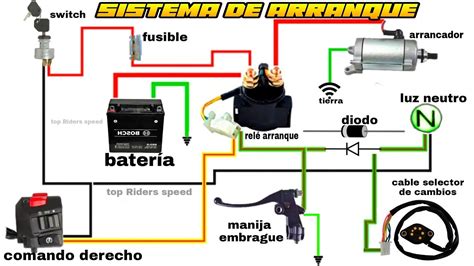

Este artículo abordará en detalle el diagrama eléctrico del solenoide, las posibles causas de fallos y cómo diagnosticar problemas comunes, basándonos en experiencias prácticas y consejos técnicos.
Problema común: Fusible quemado
Un problema recurrente en algunas motos es la quema del fusible de 15A ubicado cerca del PKE (Passive Keyless Entry). Este inconveniente puede manifestarse de diversas maneras: mientras la moto está en marcha, al encender el motor o incluso con la moto en reposo.
Posibles causas reales
Según expertos y usuarios con experiencia, las causas más comunes de este problema son:
- Corto en el circuito del motor de arranque: Al presionar el botón de arranque, se activa el relé de arranque (solenoide) que conecta la batería al motor de arranque. Si hay un cortocircuito en ese relé o en el cable que va al motor de arranque, puede tirar demasiado consumo, afectando el circuito asociado al PKE (por masa compartida o sobrecorriente en el sistema). El fusible puede estar protegiendo más de un componente, y ahí es donde se quema.
- Problema de masa compartida o mal contacto: Muchos componentes eléctricos comparten masas comunes. Si hay una mala masa en el motor de arranque o relé, puede hacer que otros componentes tomen masa de donde no deben, generando sobrecorriente en otros circuitos (como el del PKE). La humedad inicial pudo haber acelerado una corrosión o contacto flojo que hoy ya está generando fallos sin agua.
- Cableado compartido mal diseñado o dañado: Es posible que el circuito de arranque y el del PKE compartan un tramo de cableado, o estén protegidos por el mismo fusible o ramales cercanos. Si hay un daño parcial en ese mazo (por dentro del aislante), puede que solo haga corto cuando pasa corriente grande (al arrancar el motor).
¿Cómo diagnosticar el problema?
Para identificar la causa del problema, se recomienda seguir estos pasos:
- Desconectar el motor de arranque: Desconecta el cable grueso que va al motor de arranque y vuelve a poner el fusible. Si no se quema el fusible al intentar encender el motor, el problema está en el motor de arranque o el cableado asociado.
- Probar el relé de arranque: Mide la continuidad del relé o cámbialo por otro si tienes uno de repuesto.
- Chequear las masas: Revisa todas las conexiones a masa (tierra) del chasis, motor y batería. Busca oxidación en los conectores grandes, especialmente los que están cerca del motor de arranque o batería.
- Inspeccionar conectores: Examina el conector del relé de arranque y del módulo PKE si puedes acceder a él.
Con un multímetro en modo amperímetro, puedes medir cuánta corriente intenta pasar al accionar el arranque.
El botón de arranque directo al solenoide: Una solución alternativa
Algunos usuarios optan por instalar un botón que conecta directamente el positivo de la batería al motor de arranque, saltándose el relé de arranque y la bobina del solenoide. Esta modificación puede ser útil en situaciones donde el sistema de arranque original presenta fallos intermitentes o cuando la batería está baja.
Ventajas de esta modificación:
- Ahorro de consumo de las bobinas del relé de arranque.
- Arranque directo en caso de fallos en el sistema original.
- Posibilidad de ejercer más fuerza en los contactos desgastados.
Consideraciones al usar el botón directo:
- Es necesario tener el contacto dado con la llave o mando de proximidad y el botón del manillar en "on".
- Si se deja el botón apretado por un tiempo prolongado, se puede agotar la batería.
Moto no arranca - ¿Cómo saber si funciona el solenoide?
Electroválvulas y solenoides: Componentes clave

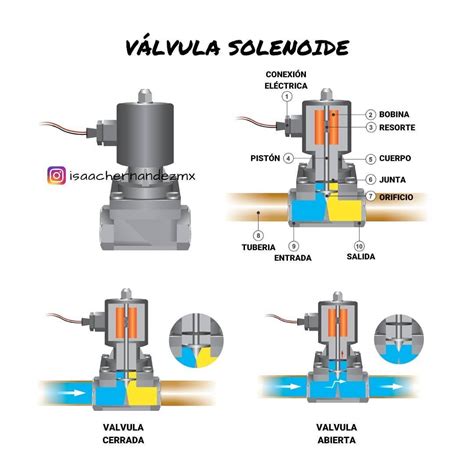

Una electroválvula es un dispositivo electromecánico diseñado para controlar el flujo que circula por un conducto. Este tipo de válvulas se mueve por la acción de una bobina solenoide. Las electroválvulas para agua disponen de dos partes básicas: el solenoide y la válvula.
Averías comunes en electroválvulas:
- Averías eléctricas: La válvula no se abre debido a que el programador no manda la señal o el solenoide no hace su función.
- Averías mecánicas: La válvula no cierra, lo cual se detecta a simple vista.
Voltaje de las válvulas solenoides:
Es esencial entender el voltaje de las válvulas solenoides para garantizar que las bobinas funcionen correctamente y duren más tiempo. Las bobinas vienen con diferentes clasificaciones de voltaje que deben coincidir con la fuente de alimentación.
Usar una bobina con el voltaje incorrecto puede causar un rendimiento deficiente o daños. La mayoría de las bobinas pueden manejar voltajes dentro del ±10% del valor nominal.
Bobinas de CA vs CC:
Las bobinas solenoides de CA funcionan con corriente alterna y cambian de polaridad muchas veces por segundo. Las bobinas solenoides de CC funcionan con corriente continua, proporcionando un campo magnético constante. No siempre son intercambiables y deben coincidir en voltaje, tamaño y características eléctricas.
Tabla de solución de problemas comunes
| Problema | Posible Causa | Solución |
|---|---|---|
| Fusible se quema al arrancar | Cortocircuito en el motor de arranque | Revisar y reparar el cableado o el motor de arranque |
| La moto no arranca | Fallo en el relé de arranque | Reemplazar el relé de arranque |
| La electroválvula no abre | Fallo eléctrico en el solenoide | Verificar la señal y el solenoide |
| La electroválvula no cierra | Fallo mecánico en la válvula | Inspeccionar y reparar la válvula |
Experiencias de usuarios
Muchos usuarios han compartido sus experiencias al enfrentarse a problemas similares. Un usuario relató cómo su moto se detuvo repentinamente mientras circulaba, y tras revisar los bornes y el asiento, descubrió que el problema estaba relacionado con el sistema de arranque. Otro usuario mencionó que el fallo en el contacto del rodillo del botón giratorio de ignición causaba problemas de arranque, los cuales solucionó instalando un botón directo.
Recomendaciones finales
Si no te sientes cómodo realizando estas pruebas y reparaciones por ti mismo, es recomendable acudir a un mecánico especializado. Un técnico con experiencia podrá diagnosticar el problema con precisión y ofrecer una solución adecuada.
