Despiece y Mantenimiento de Pedales Shimano XT: Guía Detallada

Los pedales Shimano XT son reconocidos por su durabilidad y rendimiento en el ciclismo de montaña (MTB) y otras disciplinas. Sin embargo, como cualquier componente de la bicicleta, requieren mantenimiento periódico para asegurar su óptimo funcionamiento. En este artículo, exploraremos en detalle el despiece, la limpieza y el mantenimiento de estos pedales, centrándonos especialmente en el modelo XT M8100.

Pedales Shimano XT M8100 XC.

Problemas Comunes y Soluciones

Algunos usuarios han reportado que la durabilidad legendaria de los pedales Shimano se ha visto comprometida en el modelo XT M8100. Esto puede manifestarse en forma de ruidos, juego excesivo o dificultad para girar los pedales.

Una posible causa de estos problemas es la arandela de plástico de 5mm que se encuentra en el eje del pedal. Según algunos usuarios, esta arandela puede deformarse al apretar la rosca, lo que provoca que las bolas se atasquen. Desafortunadamente, esta arandela no se puede sustituir ni quitar, ya que también funciona como pista para las bolas en un extremo.

Solución Temporal

Algunos ciclistas han optado por desmontar el pedal cada semana para aflojar la tuerca un poco y permitir que gire suavemente. Sin embargo, esta no es una solución permanente y puede resultar tediosa.

Es muy raro lo que te sucede... ¿haces correctamente el apriete de la contratuerca? La interior hace el ajuste de la holgura y la exterior debe apretar sobre la interior. Si claro, el apriete de la contratuerca lo hago correctamente: aprieto la contratuerca fuerte contra la tuerca de pista.

Despiece y Limpieza de los Pedales Shimano XT

Realizar un mantenimiento adecuado puede prolongar la vida útil de tus pedales y asegurar un rendimiento óptimo. A continuación, se describen los pasos para desmontar, limpiar y volver a montar los pedales Shimano XT:

Herramientas Necesarias:

• Llave Allen para sacar el pedal de la biela.
• Llaves fijas (generalmente del 17, 10 y 7).
• Alcohol o desengrasante.
• Papel de limpieza.
• Grasa para rodamientos.
• Imán (opcional, para facilitar la manipulación de las bolitas).

Pasos a Seguir:

1. Extracción del pedal: Utiliza la llave Allen para sacar el pedal de la biela. Recuerda fijarte bien en la dirección de apriete/afloje en cada pedal.
2. Limpieza inicial: Una vez extraído el eje, realiza una primera limpieza con papel y desengrasante. Limpia también los cuerpos de los pedales.
3. Desmontaje del eje: Utiliza dos llaves (generalmente del 10 y del 7 u 8) para desenroscar las tuercas. Fija la inferior con la llave del 10 y desenrosca la superior con la del 7 u 8.
4. Extracción de las bolitas: Una vez sacadas las tuercas, accederás a las bolitas del rodamiento. Utiliza un imán para retirarlas y colócalas en un recipiente. Cuenta bien el número de bolitas (generalmente 12 en el rodamiento superior y 12 en el inferior).
5. Limpieza completa: Desmonta completamente el eje y limpia cada pieza individualmente. Limpia también las bolitas con desengrasante.

Montaje de los Pedales Shimano XT

Una vez que todas las piezas están limpias, sigue estos pasos para volver a montar los pedales:

1. Colocación de la pieza de plástico: Pon la pieza de plástico superior hasta el tope, luego el retén de goma y, posteriormente, el eje roscado.
2. Engrasado y colocación de las bolitas: Aplica una nueva capa de grasa en la zona superior, donde irán alojadas las 12 bolitas del rodamiento.
3. Colocación del eje liso: Coloca el eje liso (identifica la zona superior, que es ligeramente más oscura) y aplica una nueva capa de grasa.
4. Colocación de las bolitas restantes: Coloca las 12 bolitas restantes y vuelve a montar el eje en el pedal.
5. Ajuste de las tuercas: La única interacción de la tuerca/cono durante el movimiento es con las bolas de su lado. La única función de la tuerca interna es ajustar el rodamiento para que no tenga juego. Una vez conseguido esto se aprieta la exterior sin mover la primera. De la forma que tu dices no vas a conseguir dejar el rodamiento ajustado correctamente porque te va a tocar dejar el rodamiento duro para luego aflojar la primera sobre la segunda.

Una vez montado, comprueba que el pedal gira suavemente y sin holguras.

Componentes y Recambios

Es fundamental asegurarse de la compatibilidad entre el núcleo, el sistema de transmisión y el estándar de anclaje del cassette. Los ejes completos están diseñados para bujes específicos, y suelen incluir la estructura interna sobre la que se apoyan los rodamientos, bolas y otros componentes.

En gamas básicas, encontramos ejes completos pensados para bujes de ruedas de entrada de Shimano, como es el caso de TX505 o M475, presentes en bicicletas de uso recreativo o para trekking. Subiendo ya de gama, disponemos de ejes compatibles con grupos de carretera, desde 105 a Ultegra, preparados para frenos de disco y ejes pasantes (12x100, 12x142). Para la gama XT, los ejes con los que contamos sobresalen por su suavidad de funcionamiento y buena rigidez, ofreciendo múltiples opciones según el ancho y el tipo de montaje.

Algunos componentes y recambios comunes para los pedales Shimano XT incluyen:

• Ejes
• Rodamientos
• Bolas de acero
• Guardapolvos
• Kits para bujes
• Cabecillas de radios
• Adaptadores de eje
• Casquillos

Puedes encontrar estos componentes y recambios en tiendas de ciclismo especializadas, como ExpobikeS en Dos Hermanas, Sevilla, que ofrece una amplia gama de bicicletas y accesorios.

Tabla de Mantenimiento Recomendado

Aquí tienes una tabla con las recomendaciones de mantenimiento para tus pedales Shimano XT:

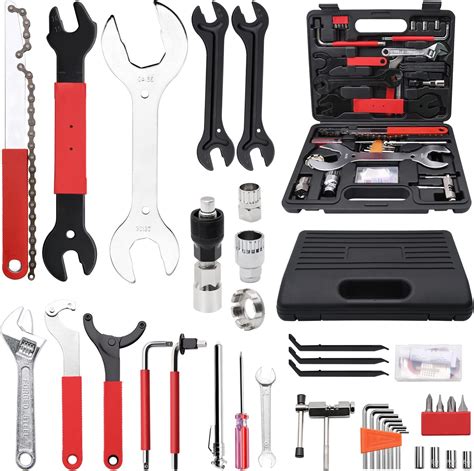

Herramientas necesarias para el mantenimiento de pedales.
