El cuadro es el corazón de cualquier bicicleta BMX, y elegir el adecuado es crucial para el rendimiento y la durabilidad. En este artículo, exploraremos las especificaciones técnicas de varios cuadros BMX de alto rendimiento, incluyendo modelos de Volume, Factor, BMC y Cervélo, analizando sus materiales, geometría y componentes.

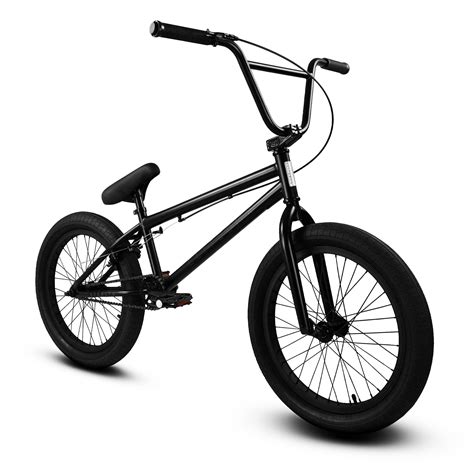

Bicicleta BMX Freestyle
Cuadro Volume Voyager
El Voyager de Volume es un manillar de alto rendimiento diseñado para bicicletas BMX freestyle. Este es un manillar muy duradero, hecho de acero cromoly 4130 para conseguir una construcción tanto fuerte como ligera. Con la construcción básica de dos piezas, Volume fabricó un manillar con un diseño muy limpio. Con 29" (73.7cm) de ancho, este manillar será adecuado para riders con una anchura de hombros similar a la del manillar. El diámetro estándar de 22.2mm de la potencia se adapta a todos los clamps del mismo tamaño.
Cuadro Stumpjumper EVO S-Works
El cuadro Stumpjumper EVO S-Works es el lienzo perfecto para soñar con la bicicleta definitiva. Construye la bici de tus sueños a tu gusto, hazla realidad y monta feliz. La geometría S-Sizing de la nueva Stumpjumper EVO es aún más vanguardista. Larga, baja, lanzada, horquilla con poco avance, un tubo de sillín más vertical… Está en boca de todos porque ofrece mejor comportamiento. Pero la geometría perfecta es diferente para distintas personas, por lo que la geometría de la Stumpjumper EVO es completamente regulable con seis opciones diferentes. No sólo puedes modificar la altura del pedalier 10 mm, puedes cambiar el ángulo de dirección en dos grados.
Los pesos reales variarán según el color, el tamaño del cuadro y la variación de los componentes. Las especificaciones están sujetas a cambios sin previo aviso.
A continuación, se muestra una tabla con las especificaciones de geometría del cuadro Stumpjumper EVO S-Works:
COMO ELEGIR la TALLA de mi BMX 2022 (MEDIDAS SEGÚN ALTURA) 🚲🔥
| Geometría | S1 | S2 | S3 | S4 | S5 | S6 |
|---|---|---|---|---|---|---|
| Ángulo de Tubo de Sillín | 78° | 77.6° | 77.2° | 76.9° | 77° | 77° |
| Max Seatpost Insertion | 180mm | 180mm | 200mm | 220mm | 240mm | 260mm |
| Min Seatpost Insertion | 80mm | 80mm | 80mm | 80mm | 80mm | 80mm |
| Stack | 613mm | 617mm | 626mm | 635mm | 644mm | 654mm |
| Reach | 408mm | 428mm | 448mm | 475mm | 498mm | 528mm |
| Headtube Length | 95mm | 95mm | 105mm | 115mm | 125mm | 135mm |
| Headtube Angle | 64.5° | 64.5° | 64.5° | 64.5° | 64.5° | 64.5° |
| Altura Pedalier | 335mm | 340mm | 340mm | 340mm | 340mm | 340mm |
| Caída Pedalier | 40mm | 35mm | 35mm | 35mm | 35mm | 35mm |
| Avance Horquilla | 131mm | 131mm | 131mm | 131mm | 131mm | 131mm |
| Longitud de horquilla (total) | 561mm | 571mm | 571mm | 571mm | 571mm | 571mm |
| Avance/Retroceso Horquilla | 44mm | 44mm | 44mm | 44mm | 44mm | 44mm |
| Delante Centro | 732mm | 756mm | 780mm | 809mm | 838mm | 873mm |
| Longitud de vaina | 438mm | 438mm | 438mm | 438mm | 448mm | 448mm |
| Distancia entre ejes | 1167mm | 1191mm | 1216mm | 1247mm | 1285mm | 1319mm |
| Top-tube Length (horizontal) | 538mm | 564mm | 590mm | 623mm | 647mm | 679mm |
| Bike Standover Height | 733mm | 764mm | 763mm | 762mm | 767mm | 770mm |
| Long. Tubo de Sillín | 385mm | 385mm | 405mm | 425mm | 445mm | 465mm |

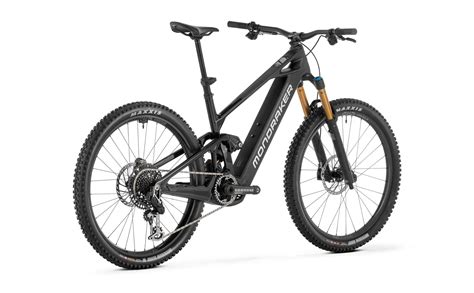

Cuadro Mondraker Crafty Stealth Air Carbon
El cuadro Crafty Stealth Air full Carbon, Updated Zero Suspension System, ofrece 150mm de recorrido, Forward Geometry, batería interna extraíble, eje trasero Boost de 12x148mm, UDH, tubo de dirección conificado, bieleta superior Monobloc de una pieza, sistema de cableado interno HHG, rodamientos sellados MAX, ejes sobredimensionados de 15mm, tapas de motor de plástico exclusivas.
Las tallas disponibles son S: 380mm / M: 410mm / ML: 435mm / L: 460mm / XL: 490mm.
Cuadro Mondraker Crafty Stealth Air Carbon
Componentes Adicionales
- Amortiguador: Fox Float-X Factory Kashima EVOL LV, 185x55mm. Ajustes: compresión de 2 posiciones, compresión a baja velocidad, rebote a baja velocidad, precarga de aire. Anclaje superior Trunnion, casquillos inferiores de 30x8mm.
- Ajuste del amortiguador: Compresión CS40, rebote RL70, Rezi B40, LML, espaciador de volumen 0,2.
- Horquilla: Fox Podium 29 Float GRIPX2 Factory Kashima, 160mm, tubo de dirección conificado, eje Kabolt Boost de 20x110mm, offset de 44mm. Ajustes: compresión a alta y baja velocidad, rebote a alta y baja velocidad, precarga de aire.
- Dirección: Acros custom ZS56/ZS56, 1-1/8", para tubo de dirección de 1,5”, sistema de cableado interno, tapones de sellado con sistema blocklock.
- Potencia: ONOFF S9 30mm 0º, CNC completo, diámetro de 31,8mm.
- Manillar: ONOFF S9 1.0 Carbon, rise: 25mm, anchura: 800mm, backsweep de 8º, upsweep de 5º, diámetro de 31,8mm. Talla L y XL: rise de 38mm.
- Puños: ONOFF Desert Pro, lock-on CNC, 135mm.
Cuadros Factor, BMC y Cervélo
Además de los cuadros específicos para BMX y trail, también es importante considerar opciones de alto rendimiento para ciclismo de carretera. A continuación, se presentan algunos modelos destacados de Factor, BMC y Cervélo:
Factor Ostro VAM 2.0
Este cuadro destaca por su aerodinámica, ligereza, capacidad de respuesta y comodidad. Fabricado con fibra de carbono TeXtreme, Toray y Nippon Graphite Pitch-Based Fiber, ofrece un rendimiento inigualable. La horquilla OSTRO Wide Stance y la tija de sillín con opciones de retroceso de 0 y 20mm complementan sus especificaciones.
- Diámetro del tubo de dirección: 1-1/8 superior y 1-3/8 inferior
- Abrazadera del carril del sillín: 7x7 y 7x9
- Eje delantero: 12 x 100mm eje pasante
- Eje trasero: 12 x 142mm eje pasante
BMC Teammachine R 01 MOD
Diseñado para ciclistas exigentes, la Teammachine R 01 MOD ofrece ligereza y rigidez. Incorpora la cabina ICS Carbon Aero de BMC y portabidones Aerocore para una experiencia óptima.
- Cuadro: Teammachine R 01 Premium Carbon with Aerocore Design
- Horquilla: Teammachine R 01 Premium Carbon
- Tija de sillín: Teammachine R 01 Premium Carbon Seatpostn10mm Offset
- Tire Clearance: 30mm (measured width)
Cervélo S5 Grand Tour Edition
Este cuadro conmemora el logro del Jumbo-Visma al ganar las tres grandes vueltas en 2023. Con una reducción de la resistencia aerodinámica de 65 gramos y un aumento de la superficie del cuadro, el Cervélo S5 está diseñado para la velocidad.
- Horquilla: Cervélo Todo Carbono, Horquilla Cónica S5
- Dirección: FSA IS2 1-1/8 x 1-3/8
- Ejes pasantes: Cervelo Aero, 12x100/142
- Manillar: Cervélo HB14 Carbono
- Potencia: Cervélo ST35 Carbono

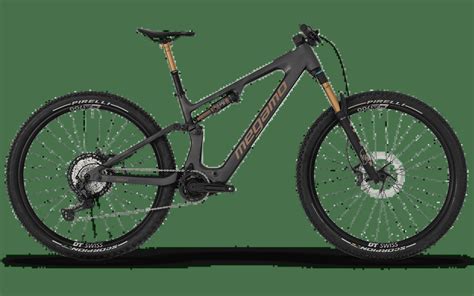

Megamo REASON
La REASON revoluciona el segmento e-bike con un cuadro de alto rendimiento, ligero y una cinemática inmejorable. Absorbe las vibraciones sin perder reactividad, y ofrece agilidad, control y precisión en todo momento. La REASON incorpora una cinemática progresiva con un leverage ratio del 21%, que garantiza una suspensión sensible al inicio del recorrido y progresivamente más firme hacia el final. Este comportamiento mejora la tracción, el confort y evita hacer tope en saltos o impactos grandes. Además, permite un ajuste fino mediante tokens o espaciadores de volumen en el amortiguador, adaptándose a distintos estilos de conducción.
Megamo REASON
La REASON presenta una curva de anti-squat optimizada y equilibrada, firme cuando pedaleas, sensible cuando el terreno lo exige. Con valores del 108 % al 104 % en el SAG, eliminando el balanceo al pedalear y manteniendo la suspensión estable y eficiencia en subidas. La REASON cuenta con una curva de anti-dive progresiva en torno al 55 %, que permite mantener el control en frenadas intensas sin endurecer excesivamente la suspensión delantera. La REASON presenta una curva de kickback progresiva con un valor moderado de hasta −20°, perfectamente equilibrado para una e-bike de trail/enduro. Esta cifra se encuentra dentro del rango ideal, minimizando interferencias en el pedaleo técnico sin comprometer la sensibilidad en bajadas. Con un sistema Flip Chip que permite ajustar la geometría del cuadro de forma rápida y sencilla. Modifica los ángulos de dirección y del triángulo trasero para adaptar la bici a tu estilo de conducción o al tipo de ruta. Un solo cuadro, cuatro configuraciones posibles. El motor DJI Avinox M1, integrado en la Megamo REASON, combina tecnología de vanguardia con un rendimiento implacable. Su diseño compacto, del tamaño de la palma de la mano y con solo 2,52 kg de peso, genera un impresionante torque de 105 Nm.
