Cuadro para Motocicleta: Tipos y Materiales

Las motos, ya sean scooters, naked, trails o deportivas, comparten una mecánica similar a la de los coches, aunque con diferencias debido a su estructura y diseño particular. Entre los componentes más cruciales de una moto se encuentra el chasis, una estructura fundamental que determina la seguridad, el rendimiento y la comodidad en la conducción.

El chasis de la moto, también conocido como el cuadro, es la estructura principal sobre la cual se asientan todos los demás componentes, funcionando como el esqueleto que mantiene unida toda la moto. Es decir, que funciona como elemento principal que soporta el motor, las suspensiones, la carrocería, los sistemas eléctricos que contienen cada uno de los modelos de motos actuales, así como el sistema de frenos.

Se trata de una estructura diseñada específicamente para proporcionar rigidez y estabilidad al vehículo, resistir las fuerzas generadas durante la conducción y mantener la alineación de las ruedas y del motor. La calidad del chasis influye directamente en la conducción y el confort.

Su diseño varía dependiendo del fabricante, modelo de moto y tipo de motor. Por este motivo, el chasis interviene directamente en el diseño de estos vehículos, gracias a lo que podemos encontrar motos con chasis de distintos materiales, formas y tamaños.

El chasis está construido típicamente de materiales robustos como el acero, el aluminio o, en algunos casos, fibra de carbono. Estos materiales se eligen por su durabilidad y capacidad para absorber y dispersar las fuerzas de manera eficiente, manteniendo la moto estable y segura.

Tipos de Chasis de Moto

Existen varios tipos de chasis de moto, cada uno diseñado para cumplir con diferentes necesidades de conducción:

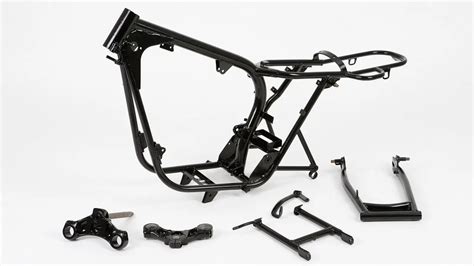

Chasis de doble cuna

Es uno de los tipos de chasis más tradicionales. Se caracteriza por dos tubos de metal que rodean el motor, desde el cabezal de dirección hasta los laterales del motor, formando una especie de «doble cuna». Es robusto y proporciona una excelente rigidez, lo que lo hace adecuado para motos de gran cilindrada.

Chasis de cuna simple

Es un tipo de chasis más sencillo que el de doble cuna, utilizando sólo un tubo para sujetar el motor. Aunque menos rígido que el modelo de doble cuna, este diseño es más ligero y se suele encontrar en motos de baja cilindrada. Dentro de estos, existen tres tipos: los de cuna simple cerrada, abierta o desdoblada.

Chasis de doble viga perimetral

Es muy popular en las motos deportivas debido a su rigidez y capacidad para mejorar la maniobrabilidad. Los tubos del chasis rodean el motor en un patrón perimetral y se fabrican mediante la fundición, lo que permite una distribución de peso más equitativa.

Chasis multitubular

Este tipo de chasis utiliza una red de tubos más pequeños para formar una estructura resistente y, al mismo tiempo, muy ligera. Es frecuente en motos de alto rendimiento, donde el peso y la rigidez son cruciales.

Chasis monocasco

A diferencia de los otros tipos, el chasis monocasco es una única pieza que combina la estructura del chasis y la carrocería que sostiene el motor y la suspensión. Este diseño se suele utilizar en motos deportivas debido a que es rígido y ligero al mismo tiempo, lo que permite mejorar la maniobrabilidad y lograr una gran estabilidad al tomar curvas.

Partes del Chasis de una Moto

El chasis de una moto no está compuesto por una única pieza sino por varias partes clave que cumplen funciones específicas:

• Barras de refuerzo: Forman la estructura central del chasis, donde se montan el motor, la suspensión, etc. Su diseño debe equilibrar tanto la rigidez como el peso para optimizar la estabilidad y el rendimiento.
• Subchasis: Es una extensión de la estructura principal que suele estar ubicada en la parte trasera de la moto, concretamente, detrás del asiento. Soporta el peso del pasajero y del conductor y sobre él se pueden montar las luces traseras o los paneles laterales. En algunos modelos, el subchasis es desmontable, lo que facilita el mantenimiento y la posibilidad de realizar modificaciones.
• Basculante: Sirve para sostener la rueda trasera y conectarse con la transmisión. Cuenta con una pieza que se conecta a la estructura principal. Esta pieza permite que la rueda se pueda mover de forma vertical, lo cual resulta esencial para la suspensión de la moto.
• Cuadro: Es el elemento que se ocupa de sostener el peso de la moto y que contiene la horquilla delantera.
• Soportes del motor: Fijan el motor al chasis, proporcionando una gran estabilidad, reduciendo las vibraciones y mejorando el rendimiento del motor.

Materiales del Cuadro de Motocicleta

El cuadro de una motocicleta es fundamental para la estabilidad, seguridad y rendimiento del vehículo. Existen varios tipos de cuadros, entre los que destacan los de acero, aluminio y compuestos.

Cuadros de Acero

Los cuadros de acero son conocidos por su resistencia y rigidez. Son ideales para motocicletas que necesitan soportar altas cargas y ofrecer una gran estabilidad. Los cuadros de acero son reconocidos por su resistencia y capacidad de absorción de impactos, aunque pueden ser más pesados.

Cuadros de Aluminio

Los cuadros de aluminio son más ligeros que los de acero, lo que permite mejorar la maniobrabilidad y la agilidad de la motocicleta. Este material es resistente a la corrosión, lo que aumenta la vida útil del cuadro. Ofrecen una buena relación entre peso y resistencia, siendo más ligeros pero menos elásticos.

Cuadros de Fibra de Carbono

Los cuadros de fibra de carbono son la opción premium en el mundo de las motocicletas. Su asombroso peso ligero, combinado con una resistencia excepcional, hace que sean utilizados en motocicletas deportivas de alto rendimiento. Son extremadamente ligeros y fuertes, pero su costo es elevado y pueden ser menos resistentes a impactos severos.

Cuadros de Titanio

El titanio combina muchas de las ventajas de los otros materiales: es extremadamente ligero y a la vez muy resistente. Sin embargo, el alto coste y la dificultad de fabricación lo hacen menos común que los otros materiales.

La siguiente tabla resume las características de los diferentes materiales:

El chasis motocicletas desempeña múltiples funciones esenciales para el rendimiento y la seguridad de la moto. Aquí te explico algunas de las más importantes:

• Soporte estructural: El chasis actúa como la columna vertebral de la moto, soportando el peso del motor, el piloto, y otros componentes. Sin un chasis adecuado, la moto sería incapaz de soportar su propio peso de manera eficiente.
• Estabilidad y manejo: Un buen chasis ayuda a distribuir el peso de manera uniforme y proporciona la rigidez necesaria para mantener la estabilidad durante la conducción. Esto es especialmente importante en curvas y maniobras a alta velocidad.
• Absorción de vibraciones: El chasis debe ser capaz de absorber y dispersar las vibraciones producidas por el motor y el terreno. Esto no solo mejora la comodidad del piloto, sino que también ayuda a proteger otros componentes de la moto del desgaste prematuro.
• Seguridad: Un chasis bien diseñado y fabricado puede mejorar significativamente la seguridad al mantener la integridad estructural de la moto en caso de accidentes.

En definitiva, podemos decir que el chasis de una moto es la columna vertebral que soporta y define el carácter de este vehículo. El chasis de moto es para una motocicleta lo mismo que un esqueleto para el ser humano. De la misma forma que los músculos se acomodan en los huesos del cuerpo humano y de esa forma nos movemos, todos los elementos de propulsión, suspensión y alimentación van instalados y fijados a lo largo y ancho del chasis, de tal forma que podemos conducir la moto con total seguridad.
