Guía Completa de Instrucciones para el Mantenimiento y Ajuste de Componentes Shimano en tu Bicicleta

En este artículo, exploraremos las acciones básicas a tener en cuenta con el nuevo cambio Shimano Di2 de 12 velocidades, el uso del Eltin Corta Cables, así como instrucciones para el mantenimiento general de los componentes Shimano en tu bicicleta.

Cambio Shimano Di2 de 12 Velocidades

El grupo Shimano Di2 de 12 velocidades se compone de cinco elementos esenciales: la batería interna, el desviador delantero, el cambio trasero y las dos manetas. Es crucial tener en cuenta la batería central y las baterías de cada una de las manetas.

Comprobación y Carga de la Batería

Para comprobar la batería de cada maneta, pulsa simultáneamente los dos pulsadores (subir - bajar) y manténlos pulsados durante dos segundos. La batería de cada maneta es una pila de botón de 3V, CR1632, que no es recargable y debe reemplazarse cuando el indicador se encienda en color rojo.

Para verificar el estado de la batería central que alimenta al desviador y al cambio, realiza una pulsación corta en el pulsador del cambio trasero. Para cargar la batería, retira la tapa y conecta el cable proporcionado al grupo o bicicleta. La parte USB se conecta a un cargador de móvil estándar.

Modos de Funcionamiento

Este tipo de cambios puede funcionar en diferentes modos, indicados por el led azul tras comprobar el estado de la batería:

• Manual (una intermitencia): El cambio funciona igual que los cambios mecánicos.
• Modo S1 (dos intermitencias): Modo semiautomático en el que, al cambiar el plato, se compensa subiendo o bajando dos piñones para mantener un cambio de desarrollo no tan brusco.
• Modo S2 (tres intermitencias): Modo automático en el que, al cambiar los piñones, se realiza un cambio de plato para mantener el cruce de cadena y el desarrollo de forma óptima.

Para cambiar el modo, realiza una doble pulsación en el pulsador del cambio. La personalización de los modos S1 y S2 se realiza con la aplicación móvil Shimano E-tube Project.

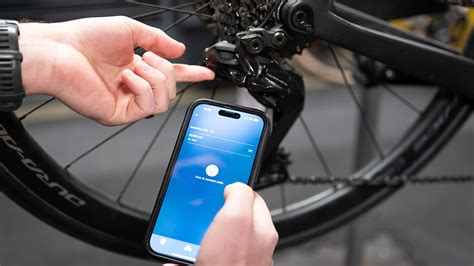

Aplicación Shimano E-tube Project

El grupo Di2 se puede emparejar por Bluetooth con el ciclocomputador o el teléfono móvil. Para ello, mantén pulsado el botón del cambio durante unos dos segundos hasta que el led parpadee lentamente en azul.

El cambio más significativo del nuevo Shimano Ultegra Di2 es la ausencia total de cables, pasando a ser 100% inalámbrico. Al no tener cables, dependemos de baterías para los desviadores y pila de botón para los mandos.

Además de las 12 velocidades, el cambio más significativo del nuevo Shimano Ultegra Di2 es la ausencia total de cables, pasando a ser 100% inalámbrico. Al no tener cables, dependemos de baterías para los desviadores y pila de botón para los mandos.

Lo que no se incluye es el cargador en sí, por lo que hay que adquirirlo a parte y según recomendaciones de la propia marca, el cargador más adecuado es el de carga lenta, es decir, de 5v y 1 amperio.

Con el nuevo Di2 de 12 velocidades existen más acciones que se puede realizar, pero entendemos que son más propias de mantenimiento o incluso de taller. Por ejemplo, se puede hacer el emparejamiento de las manetas, el ajuste fino del cambio, o indicar el tipo de cassette o platos montados.

Eltin Corta Cables: Durabilidad y Precisión

Descubre el Eltin Corta Cables, fabricado en resistente aleación de acero y cromo vanadio. Con un diseño compacto de 15.5 cm y solo 185 g, garantiza cortes precisos y duraderos. Ideal para ciclistas y amantes del bricolaje. ¡Calidad y precisión en tus manos!

Eltin Corta Cables

El Eltin Corta Cables es la herramienta indispensable para quienes buscan una solución confiable y profesional en el mantenimiento y reparación de cables. Fabricado en aleación de acero y cromo vanadio, este corta cables ofrece una resistencia superior a la corrosión y al desgaste, garantizando un uso prolongado incluso en las condiciones más exigentes.

Su meticulosa fabricación asegura cortes limpios y precisos, eliminando bordes irregulares y minimizando el esfuerzo. Ideal tanto para uso doméstico como profesional, el Eltin Corta Cables combina calidad, eficiencia y durabilidad en un diseño compacto y manejable.

Diseño Ergonómico y Rendimiento Óptimo

Con un peso ligero de 185 gramos y unas dimensiones compactas de 15.5 cm, el Eltin Corta Cables ha sido diseñado pensando en la comodidad del usuario. Su diseño ergonómico reduce la fatiga durante trabajos prolongados y proporciona un agarre firme y seguro.

Estas características lo convierten en la herramienta perfecta para un manejo ágil y eficiente. Ya sea para cortar cables eléctricos, de freno o cualquier otro tipo, este corta cables ofrece un rendimiento profesional sin comprometer el confort del usuario. Además, su tamaño compacto facilita el almacenamiento y transporte, asegurando que siempre esté a mano cuando lo necesites.

Características Clave del Eltin Corta Cables:

• Material: Aleación de acero y cromo vanadio para una durabilidad insuperable.
• Peso: 185 g, ofreciendo ligereza y facilidad de uso.
• Medida: 15.5 cm, compacto y portátil.

Recuerda leer detenidamente las instrucciones y seguir las indicaciones y advertencias del fabricante para garantizar un uso seguro y eficiente.

Manual del Distribuidor Shimano: Maneta de Cambio SL-M9100 y Palanca de Tija del Sillín SL-MT800

A continuación, se detallan las instrucciones para la instalación, ajuste y mantenimiento de la maneta de cambio SL-M9100 y la palanca de tija del sillín SL-MT800, según el manual del distribuidor Shimano DM-MASL001-00.

Advertencias Importantes

• Cumpla con la normativa y las reglamentaciones del país o región donde ejerce su trabajo de distribuidor.
• Asegúrese de seguir las instrucciones de los manuales cuando realice la instalación. Se recomienda utilizar exclusivamente piezas originales SHIMANO.
• Si se aflojan o se dañan piezas como tornillos y tuercas, la bicicleta puede desmontarse repentinamente, provocando lesiones corporales graves.

Lista de Herramientas Necesarias

Se requieren las siguientes herramientas para llevar a cabo la instalación/extracción, el ajuste y el mantenimiento:

• Llave hexagonal de 2 mm
• Llave hexagonal de 2,5 mm
• Llave hexagonal de 3 mm
• Llave hexagonal de 4 mm
• Destornillador

Instalación de la Maneta de Cambio

Tipo Estándar

1. Apretar el tornillo de montaje. Utilice una agarradera para la manilla con un diámetro exterior máximo de 32 mm o inferior. (Tornillo de montaje: 3 N·m)
2. Abrir la abrazadera de la maneta de freno. (1) Afloje el tornillo de montaje.
3. Ajustar la posición de la maneta de cambio. Realice el ajuste deslizando horizontal y verticalmente la maneta de cambio.

Nota: Asegúrese de que la tuerca de ajuste de la posición de la unidad está bien instalada en la abrazadera.

I-SPEC EV

1. Realice la instalación en el manillar tras agregar una junta tórica en el lateral de la abrazadera tal y como se indica en la ilustración.
2. Abrir la abrazadera de la maneta de freno. (1) Afloje el tornillo de montaje.

Instalación de la Palanca de Tija del Sillín

1. Colocar provisionalmente la palanca de tija del sillín en la abrazadera con el tornillo de ajuste de la posición de la unidad.
2. Instalar la maneta del freno en el manillar. (Tornillo de montaje: 4-6 N·m)
3. Apretar el tornillo de fijación del cable mientras tira del cable interior. (Tornillo de fijación del cable: 6-7 N·m)
4. Cortar el cable interior de modo que sobresalgan entre 12 y 15 mm. Utilice la herramienta TL-CT12 para cortar el cable.

Consejos Técnicos: Para retirarlo, afl oje el tornillo de ajuste de la posición de la unidad al mismo tiempo que tira del cuerpo principal de la palanca de tija del sillín hacia adelante.

Ajuste del Cambio del Convertidor de Modo (Velocidades)

Cambie el modo de la maneta para que coincida con el número de engranajes del cassette de piñones girando el interruptor.

Mantenimiento: Sustitución del Cable Interior

1. Antes de iniciar la sustitución, afl oje los tornillos de fi jación del cable (tuercas) del desviador delantero, el trasero y de la tija del sillín.
2. Colocar la maneta de cambio en la posición inicial. Accione la palanca de liberación 11 veces o más, para manetas de 12 velocidades, o 10 veces para las de 11.
3. Sustituir el cable interior e instalar la tapa de enganche del extremo del cable.
4. Deslizar el tope y retirar el cable interior. No extraiga la tapa por completo. Extraiga el cable interior de la separación.
5. Para la palanca de tija del sillín, desconectar el tope interior y cortar el cable interior con TL-CT12.
6. Afl ojar el tornillo de fi jación del cable y extraer el cable interior.
7. Colocar el cable interior. Pase el cable por la ranura de fi jación del cable situada encima del tornillo de fi jación del cable.
8. Apretar el tornillo de fi jación del cable mientras tira del cable interior. (Tornillo de fijación del cable: 6-7 N·m)
9. Cortar el cable interior de modo que sobresalgan entre 12 y 15 mm. Utilice la herramienta TL-CT12 para cortar el cable.

Siguiendo estas instrucciones, podrás mantener y ajustar los componentes Shimano de tu bicicleta de manera efectiva, garantizando un rendimiento óptimo y una experiencia de ciclismo segura y placentera.
