Chasis de Moto Scooter: Tipos y Materiales

¿Alguna vez te has preguntado qué hace que tu moto sea tan estable y segura en la carretera? El chasis de una motocicleta es una de las partes más cruciales y menos comprendidas de cualquier vehículo de dos ruedas. En este artículo, vamos a explorar en detalle qué es el chasis de una moto, los diferentes tipos y partes que lo componen, y cómo funciona para mantener todo en su lugar y funcionando correctamente.

¿Qué es el chasis de la moto?

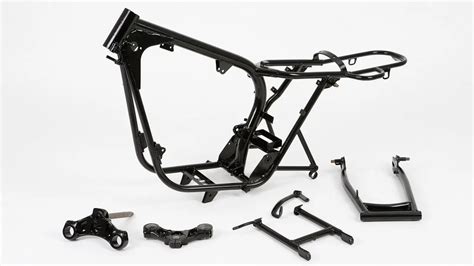

El chasis de una moto, también conocido como el cuadro, es la estructura principal que soporta todos los componentes de la motocicleta. Imagina el chasis como el esqueleto de la moto, proporcionando la rigidez y estabilidad necesarias para montar todos los demás componentes, como el motor, las ruedas, el tanque de combustible, y el asiento.

Está diseñado para soportar fuerzas tanto estáticas como dinámicas, asegurando que tu moto pueda manejar las exigencias de la conducción diaria, así como las fuerzas extremas durante maniobras rápidas o situaciones de emergencia. El chasis está construido típicamente de materiales robustos como el acero, el aluminio o, en algunos casos, fibra de carbono. Estos materiales se eligen por su durabilidad y capacidad para absorber y dispersar las fuerzas de manera eficiente, manteniendo la moto estable y segura.

¿Qué uso tiene?

El chasis de la moto es, por así decirlo, el esqueleto sobre el cual se asientan todos los demás componentes, por lo que es el elemento que, de alguna manera, mantiene unida toda la moto. Es decir, que funciona como elemento principal que soporta el motor, las suspensiones, la carrocería, los sistemas eléctricos que contienen cada uno de los modelos de motos actuales, así como el sistema de frenos.

Si te preguntas qué es un chasis de moto exactamente y para qué sirve, podemos decir que se trata de una estructura diseñada específicamente para proporcionar rigidez y estabilidad al vehículo, para resistir las fuerzas que se suelen generar durante la conducción en la carretera, así como para mantener la alineación de las ruedas y del motor. Por supuesto, la calidad del chasis influye directamente en la conducción y en el confort que proporcionan a los conductores de este tipo de vehículos.

Su diseño puede variar dependiendo del fabricante, de cada modelo de moto, pero también dependiendo del tipo de motor que utilice. Por este motivo, el chasis interviene directamente en el diseño de estos vehículos, gracias a lo que podemos encontrar motos con chasis de distintos materiales, formas y tamaños.

Tipos de chasis de moto

Existen varios tipos de chasis de moto, y cada uno de ellos ha sido diseñado para cumplir con diferentes necesidades de conducción.

Chasis de acero tubular

Es uno de los más tradicionales y se encuentra en muchas motos clásicas y personalizadas. Su diseño de tubos de acero proporciona una buena combinación de rigidez y flexibilidad.

Chasis de aluminio

Común en motos deportivas, este tipo de chasis es más ligero que el de acero, lo que ayuda a mejorar el rendimiento y la maniobrabilidad de la moto.

Chasis de doble viga perimetral

Es muy popular en las motos deportivas debido a su rigidez y por su capacidad para mejorar la maniobrabilidad. En este caso, los tubos del chasis rodean el motor en un patrón perimetral y se fabrican mediante la fundición, lo que permite una distribución de peso más equitativa, ya que la zona del cabezal de dirección y la zona del anclaje son las que mayor esfuerzo deben realizar.

Chasis de doble cuna

Se trata de uno de los tipos de chasis más tradicionales y se caracteriza por dos tubos de metal que rodean el motor, desde el cabezal de dirección hasta los laterales del motor, formando una especie de «doble cuna». Es robusto y proporciona una excelente rigidez, lo que hace que sea más adecuado para motos de gran cilindrada.

Chasis de cuna simple

Es un tipo de chasis más sencillo que el de doble cuna. En este caso, utiliza sólo un tubo para sujetar el motor. Aunque menos rígido que el modelo de doble cuna, este diseño es más ligero y se suele encontrar, a menudo, en motos de baja cilindrada. Dentro de estos, existen tres tipos: los de cuna simple cerrada, abierta o desdoblada.

Chasis multitubular

Este tipo de chasis utiliza una red de tubos más pequeños para formar una estructura resistente y, al mismo tiempo, muy ligera, como si se tratara de una especie de tela de araña. Es bastante frecuente ver este tipo de chasis en motos de alto rendimiento, donde el peso y la rigidez son factores cruciales.

Chasis monocasco

Se trata de uno de los últimos modelos de chasis que podemos encontrar en la actualidad. A diferencia de los otros tipos, el chasis monocasco es una única pieza que combina la estructura del chasis y la carrocería que sostiene el motor y la suspensión. Este diseño se suele utilizar en motos deportivas debido a que es rígido y ligero al mismo tiempo, lo que permite mejorar la maniobrabilidad y lograr una gran estabilidad al tomar curvas.

Otros tipos de chasis:

• Chasis de espina dorsal: Este tipo de chasis usa un único tubo que desciende desde el cabezal de dirección y pasa por debajo del motor, formando una especie de «cuna» para el motor.
• Chasis semi-espina dorsal: Similar al anterior, pero el tubo se interrumpe al llegar al motor, haciendo que el propio motor funcione como parte del soporte estructural.
• Chasis de doble espina dorsal: En este tipo, el chasis se divide en dos tubos al bajar desde el cabezal de dirección, lo que le da mayor rigidez.
• Chasis de cuna desdoblada: Aquí tenemos dos tubos que envuelven al motor de arriba a abajo, añadiendo robustez.
• Chasis de celosía: Este chasis, también llamado «de celosía», se caracteriza por una estructura hecha de varios tubos alrededor del motor. Motos como las Ducati suelen usarlo, ya que es ligero y rígido.
• Chasis de doble viga reforzada: Una variante más robusta del anterior, incluye dos tubos adicionales para añadir soporte.
• Chasis de estructura inferior: Este tipo de chasis combina en una sola estructura el chasis y la carrocería. Es popular en scooters, ya que ofrece ligereza, un coste reducido y buen espacio para componentes.
• Chasis Omega: Inspirado en la forma de la letra griega omega, este chasis es poco común y fue utilizado en modelos innovadores como la Yamaha GTS.
• Chasis central: Aquí, el chasis se centra en un tubo único y robusto del cual se cuelgan el motor y otros componentes.

Cada tipo de chasis responde a necesidades de conducción y diseño específicos. Para elegir el tipo de chasis adecuado, es importante considerar el uso previsto de la moto: algunos diseños se adaptan mejor a entornos urbanos, mientras que otros ofrecen mayor rendimiento en terrenos irregulares o en velocidad.

Partes del chasis de una moto

El chasis de una moto no está compuesto por una única pieza sino por varias partes clave que cumplen funciones específicas.

• Bastidor principal: El componente más grande que sostiene el motor y el tanque de combustible.
• Subchasis: Una extensión del bastidor principal que soporta el asiento y el guardabarros trasero. Es una extensión de la estructura principal que suele estar ubicada en la parte trasera de la moto, concretamente, detrás del asiento. De hecho, sirve para soportar el peso del pasajero y del conductor y sobre él se pueden montar las luces traseras o los paneles laterales. En algunos modelos, el subchasis es desmontable, lo que facilita el mantenimiento y la posibilidad de realizar modificaciones.
• Horquilla delantera: La estructura que sostiene la rueda delantera y la suspensión.
• Basculante trasero: La parte que sostiene la rueda trasera y permite su movimiento vertical. Sirve para sostener la rueda trasera y conectarse con la transmisión. Cuenta con una pieza que se conecta a la estructura principal. Esta pieza permite que la rueda se pueda mover de forma vertical, lo cual resulta esencial para la suspensión de la moto.
• Barras de refuerzo: Forman la estructura central del chasis, donde se montan el motor, la suspensión, etc. Su diseño debe equilibrar tanto la rigidez como el peso para optimizar la estabilidad y el rendimiento de este tipo de vehículos.
• Cuadro: El elemento que se ocupa de sostener el peso de la moto y que contiene la horquilla delantera.
• Soportes del motor: Fijan el motor al chasis, lo cual permite proporcionar una gran estabilidad y reducir las vibraciones, así como mantener la alineación y mejorar el rendimiento del motor.

Funcionamiento del chasis de la moto

El chasis de la motocicleta desempeña múltiples funciones esenciales para el rendimiento y la seguridad de la moto. Aquí te explico algunas de las más importantes:

• Soporte estructural: El chasis actúa como la columna vertebral de la moto, soportando el peso del motor, el piloto, y otros componentes. Sin un chasis adecuado, la moto sería incapaz de soportar su propio peso de manera eficiente.
• Estabilidad y manejo: Un buen chasis ayuda a distribuir el peso de manera uniforme y proporciona la rigidez necesaria para mantener la estabilidad durante la conducción. Esto es especialmente importante en curvas y maniobras a alta velocidad. La rigidez estructural de chasis como el de doble viga perimetral puede aumentar la seguridad, ya que aporta estabilidad.
• Absorción de vibraciones: El chasis debe ser capaz de absorber y dispersar las vibraciones producidas por el motor y el terreno. Esto no solo mejora la comodidad del piloto, sino que también ayuda a proteger otros componentes de la moto del desgaste prematuro.
• Seguridad: Un chasis bien diseñado y fabricado puede mejorar significativamente la seguridad al mantener la integridad estructural de la moto en caso de accidentes.

Materiales del chasis

Los materiales más comunes son acero, aluminio, y en algunos casos, fibra de carbono o magnesio. El peso del chasis influye en la agilidad y el consumo de combustible.

El chasis de la motocicleta es fundamental para el funcionamiento y la seguridad de tu moto. Actúa como la columna vertebral del vehículo, proporcionando soporte estructural, estabilidad y absorción de vibraciones. Conocer los diferentes tipos y partes del chasis te permitirá comprender mejor cómo funciona tu moto y cómo mantenerla en óptimas condiciones. Así que, la próxima vez que pienses en el mantenimiento de tu motocicleta, no olvides prestar atención al chasis, esa parte esencial que mantiene todo unido y funcionando perfectamente.
