Una de las piezas más importantes de una bicicleta es el eje de motor. En esencia, es un eje con dos rodamientos, en cada uno de sus extremos van colocadas las bielas, que son las que reciben toda la fuerza que ejercemos sobre los pedales. El eje permite que las bielas giren a una baja fricción.
El eje de motor es un conjunto de piezas sometidas a un gran estrés mecánico, por lo cual es importante mantenerlo siempre en perfecto estado de conservación.
La caja del eje de motor tiene forma cilíndrica, y según las medidas de su diámetro interior (A), su longitud (B) y el sentido de la rosca deberemos escoger un tipo de motor u otro.

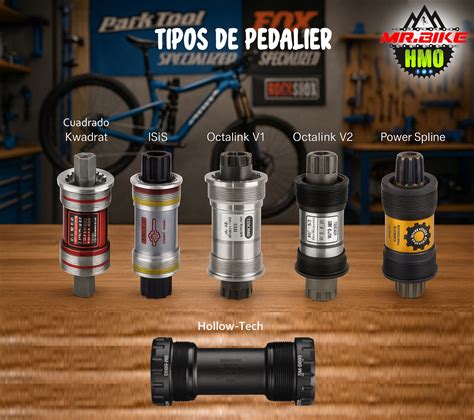

Tipos de Eje de Motor
Existen varios tipos de ejes de motor, cada uno con sus propias características y estándares. A continuación, se describen algunos de los más comunes:
Eje Motor Roscado (Estándar Inglés)
Es el más común. Existen dos medidas para el ancho, 68 mm o 73 mm, y el diámetro interior es de 34,8 mm. Tanto la rosca izquierda como la derecha van en sentido anti-horario.
El lado sin transmisión (lado izquierdo) en el estándar inglés es una rosca a la derecha, apretando en el sentido de las agujas del reloj. El lado de la transmisión (lado derecho de la bicicleta) utiliza una rosca a la izquierda y se aprieta en sentido contrario a las agujas del reloj. Este estándar también tiene otros nombres, pero todos significan lo mismo. Estos son: BSA , BSC , BC , ISO, British y Euro. El término BSC significa British Standard Cycle, que adoptó el mismo estándar.
Eje Motor Roscado (Estándar Italiano)
Cada vez menos utilizado, pero aún vigente en algunas marcas.
Ejes Cuadrados: ISO y JIS
Existen dos tipos de ejes cuadrados en función de la forma del eje: ISO y JIS.
Eje Motor Roscado con Rodamientos Externos
Estos motores son fáciles de identificar, ya que los rodamientos se encuentran en la parte exterior del cuadro. La mayoría tienen rosca inglesa de 34,7mm x 24 (tipo BSA). La cazoleta derecha se atornilla en la caja del motor al sentido contrario a las agujas del reloj y la izquierda en el sentido de las agujas.
Eje Motor Desmontable
Ya prácticamente en desuso, el eje motor es desmontable mediante llaves a contra-tuerca.
Tipos de Motor de Montaje Directo
Desde hace algunos años, en bicicletas de carretera, mountain bike o gravel de gama media y alta ya se encuentran ejes de motor sin rosca. Los rodamientos internos van a presión sobre la caja de motor. En los motores de montaje directo el eje suele ir montado en una de las bielas, en un sistema parecido al Hollotech II de Shimano. Existen de varios tipos de sistemas.
BB30
También llamado «true BB30», no presenta cazoletas.
Press-fit 30
El sistema Press-fit 30 combina lo mejor de BB30 y Pressfit en un solo motor.
Cómo engrasar o lubricar una bicicleta
Para resumir los diferentes tipos de ejes, la siguiente tabla puede ser útil:
| Tipo de Eje | Características | Estándares Comunes |
|---|---|---|
| Roscado (Inglés) | Común, con roscas en la caja del motor. | BSA, BSC, BC, ISO, British, Euro |
| Roscado (Italiano) | Menos común, aún presente en algunas marcas. | N/A |
| Cuadrado | Ejes con forma cuadrada. | ISO, JIS |
| Rodamientos Externos | Rodamientos ubicados fuera del cuadro. | BSA (34,7mm x 24) |
| Montaje Directo | Sin rosca, rodamientos a presión. | BB30, Press-fit 30 |
