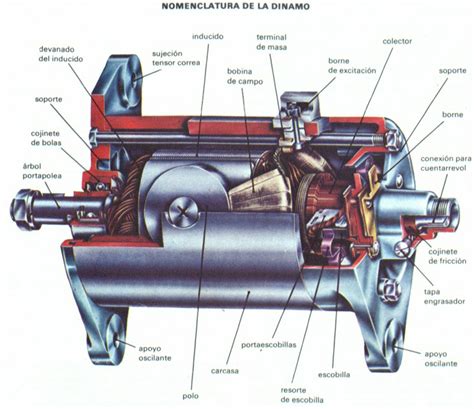

La dinamo es un dispositivo sencillo pero ingenioso, capaz de transformar la energía mecánica en energía eléctrica. Básicamente, consiste en una bobina de espiras de cobre situada en una región magnética creada por los polos de un imán.
Cuando se hace girar el imán, por ejemplo, accionando una palanca, la bobina sufre una variación del flujo magnético que la atraviesa. Según la ley de inducción electromagnética de Faraday, se inducen en ella una fuerza electromotriz y una corriente eléctrica que duran mientras dure dicha variación de flujo. Por eso, a veces, este tipo de linternas se llaman linternas de Faraday.
En realidad, lo que se genera es una corriente alterna, pero, gracias a un conmutador, se transforma en corriente continua que ilumina la bombilla.
La Ley de Inducción Electromagnética de Faraday-Lenz
La ley de inducción electromagnética fue descubierta experimentalmente en 1831 por el químico británico Michael Faraday (1791-1867), gran estudioso de la electroquímica y del electromagnetismo. Esta ley establece que, cuando un circuito experimenta una variación del flujo magnético que lo atraviesa, aparece en él una fuerza electromotriz inducida de valor igual a la variación en el tiempo de dicho flujo magnético. Por ello, cuanto más rápido se accione la palanca, más intensa es la luz generada.
Poco después, en 1834, el físico alemán Heinrich Friedrich Emil Lenz (1804-1865) añadiría un signo menos a la ley de Faraday para expresar que dicha fuerza electromotriz inducida tiende a oponerse a la causa que la provoca, por lo que la ley se conoce como ley de inducción de Faraday-Lenz, y es una de las ecuaciones fundamentales del electromagnetismo.
Características de la Linterna Dinamo
La linterna de nuestro museo tiene unas dimensiones de 8,5 cm x 3,0 cm x 4,5 cm, está hecha en metal lacado en color marfil y su pequeña bombilla, de 2,5 V y 0,1 A, está cubierta por una funda de plástico transparente que hace de lente enfocadora del haz de luz. La manivela accionadora, en forma de L, es de metal pintado en color rojo, teniendo una pestaña para su bloqueo que la sujeta plegada para un transporte más cómodo.
Este objeto, que fue donado a la Escuela en 2020 por un antiguo alumno, es del tipo 7424 de la empresa Philips, famosa empresa de electrónica neerlandesa fundada en 1891 por el ingeniero Gerard L. F. Philips (1858-1942) y su familia, en Eindhoven, para producir, en principio, lámparas incandescentes.
Catalogación, documentación, texto y fotografía: Prof. A.
Otro ejemplo de linterna es la lámpara de inspección OSRAM LEDinspect SLIM MAX 1000. Esta luz de inspección de alta calidad es perfecta para el uso profesional y privado.
Con un regulador de intensidad integrado, puede seleccionar el nivel de luminosidad adecuado con hasta 1000 lm para la tarea en cuestión con la SLIM MAX 1000. El diseño ultrafino, combinado con el posicionamiento multiángulo, ofrece la máxima flexibilidad y capacidad de ajuste para iluminar exactamente donde se necesita. La SLIM MAX 1000 es recargable e inalámbrica con batería de iones de litio y, por lo tanto, puede proporcionar una salida de luz constante. La lámpara tiene un tiempo de funcionamiento de hasta 1,5 horas con una potencia luminosa alta o hasta 10,5 horas con una potencia luminosa baja. El cable de carga y el adaptador de red están incluidos en el suministro.
De acuerdo con la clase de protección IP65, esta lámpara de inspección está protegida contra la entrada de polvo y agua y ha sido sometida a una prueba de resistencia a los impactos según IK06. Esta lámpara de inspección tiene un gancho integrado e imanes para trabajar con las manos libres, por lo que es ideal como lámpara para tareas manuales, reparaciones de automóviles y para el uso diario.

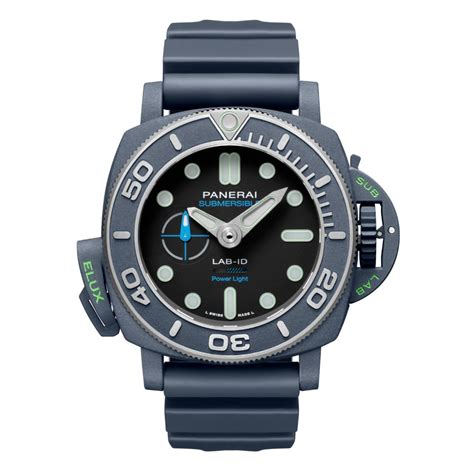

Submersible Elux LAB-ID: Una Innovación en Luminiscencia
Una tecnología patentada por la firma Panerai en 1966 hace posible el primer reloj con fuente de luz autónoma. El Submersible Elux LAB-ID representa toda una revolución dentro de la industria.
Una Dinamo a partir de un Motor Eléctrico. Genera Energía Eléctrica. Proyecto de Ciencias. ⚙️
En el caso de Panerai, esta luz inspiradora es literal, porque el Submersible Elux LAB-ID es su primer reloj capaz de iluminarse sin una fuente de energía externa. Sin duda es un hito dentro de la relojería y, aunque existía algún modelo con un sistema parecido, ninguno alcanza las prestaciones y complejidad de este.
Los seguidores de Panerai ya están familiarizados con el nombre de Elux. Fue una tecnología patentada por la casa italiana en 1966 basada en el principio de la electroluminiscencia y aplicada en instrumentos usados por marineros. "Llegaron a fabricarse unos 10.000 dispositivos Elux, pero Panerai estuvo bajo secreto militar hasta 1993, así que es raro encontrar hoy estos antiguos instrumentos y mucho más complicado, si no imposible, comprar uno", nos dice Anthony Serpry, director de Investigación y Desarrollo de Panerai.
Aunque la nueva tecnología Elux se basa en la electroluminiscencia, hay importantes diferencias respecto a la tecnología de hace casi 60 años. "El más importante es que los antiguos dispositivos Elux funcionaban con baterías, igual que una linterna, mientras que el Submersible Elux LAB-ID lo hace con un sistema de almacenamiento de energía mecánico", señala Serpry.
Este almacenamiento de energía explica el enorme tamaño del reloj (49 mm de diámetro), necesario para acoger los seis barriletes de carga que incorpora su movimiento: dos destinados a la indicación horaria y cuatro a la producción lumínica.
Funcionamiento del Sistema Elux
El sistema de funcionamiento es parecido al de la dinamo de una bicicleta. Se inicia al liberar el pulsador situado en el lado izquierdo de la caja, cuando se activa un microgenerador de 8 x 2.3 mm, con un rotor que funciona a 80 revoluciones por segundo y genera una señal eléctrica de alta frecuencia de 240 Hz.
Es entonces cuando se iluminan los pequeños LEDs repartidos por la esfera (índices, agujas, círculo de segundero e indicador de reserva de luz), estimada en 30 minutos, y la cual se carga mediante el propio sistema automático del reloj o con la tradicional acción de giro de la corona. En todo el proceso no hay ningún elemento electrónico.
"Los más complejos de desarrollar fueron el microgenerador y la luz de las agujas", señala Serpry. "El primero, por la necesidad de reducir su tamaño al mínimo. Para que os hagáis una idea, cada una de sus seis bobinas está confeccionada con 2.000 vueltas de un alambre de cobre de 12 micras". En cuanto a las agujas, "el problema fue lograr una transmisión eficiente de la electricidad desde el interior del movimiento a estos elementos en constante giro. La transmisión se hace mediante fricción, aunque mínima para no perjudicar su marcha".
También hay que mencionar el original sistema creado para llevar la luz al punto de indicación del bisel, en el cual se emplean soluciones magnéticas y cuyo desarrollo ha merecido la solicitud de una de las muchas patentes del reloj.
El Submersible Elux LAB-ID tiene todos estos elementos recubiertos con SuperLuminova para garantizar una buena visión cuando el Elux no esté activo. En cualquier caso, para Serpry, las ventajas de la electroluminiscencia frente a la SuperLuminova son evidentes: "El nivel de luminosidad es mucho mayor y la SuperLuminova necesita activarse antes con luz ultravioleta. En el Elux, mientras haya carga, el reloj se ilumina en cualquier momento".
Hay otra ventaja: la tecnología Elux proporciona a Panerai un extraordinario hecho diferencial en la relojería actual y lo hace siendo fieles a su larga tradicional como maestros de la luminiscencia. El Submersible Elux LAB-ID tiene elementos electroluminiscentes, gracias a la inclusión de un microgenerador, activado al presionar el pulsador del lateral izquierdo de la caja.
Sin duda será el reloj más especial de la marca, del cual fabricará solo 150 piezas con la referencia PAM01800 (50 piezas por año).
