Las baterías son un componente crucial para el funcionamiento de cualquier scooter eléctrico. En particular, los scooters que requieren 24V necesitan una configuración específica para garantizar un rendimiento óptimo y seguro. A continuación, se presenta una guía detallada sobre cómo seleccionar, conectar y mantener baterías de 24V para scooters eléctricos.
Tipos de Baterías para Scooter Eléctrico de 24V

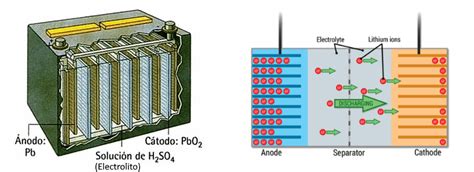

Existen principalmente dos tipos de baterías utilizadas en scooters eléctricos de 24V:
- Baterías de plomo-ácido (SLA): Fáciles de cablear, asequibles y robustas. Sin embargo, son pesadas y tienen una vida útil más corta en comparación con las de litio.
- Baterías de iones de litio: Ligeras, con mayor vida útil y mayor eficiencia. Requieren un cableado cuidadoso y un Sistema de Gestión de Baterías (BMS).
La elección entre estos dos tipos dependerá de tus necesidades específicas, presupuesto y preferencias de rendimiento.
Cómo Conectar una Batería de 24V para un Scooter Eléctrico
El cableado de una batería de 24V para un scooter eléctrico implica conectar baterías en serie para lograr el voltaje requerido. A continuación, se incluye una guía paso a paso que incluye precauciones de seguridad y configuraciones comunes:
Herramientas y Materiales Necesarios
- Dos baterías de 12V (plomo-ácido o ion-litio) o celdas de iones de litio (por ejemplo, 18650) configuradas para 24V.
- Portapilas o compartimento (si se utilizan celdas sueltas).
- Sistema de gestión de baterías (BMS) (para baterías de iones de litio).
- Cable aislado (12-14 AWG para alta corriente).
- Fusibles o disyuntores (opcionales pero recomendados).
- Multímetro (para verificar voltaje y polaridad).
- Soldador, tubos termorretráctiles o conectores (por ejemplo, XT60, Anderson).
- Equipo de seguridad: guantes, gafas.
Pasos para el Cableado
Paso 1: Elige el Tipo de Batería
- Opción A: Baterías de plomo-ácido (SLA)
- Utilice dos baterías de plomo-ácido selladas (SLA) de 12 V.
- Ventajas: Fácil de cablear, asequible y robusto.
- Contras: Pesado y de vida útil más corta en comparación con el litio.
- Opción B: Baterías de iones de litio
- Usar 6 celdas de iones de litio en serie (configuración 6S para 24 V nominales).
- Ejemplo: 6 celdas de iones de litio de 3,7 V = 22,2 V nominales (24,6 V con carga completa).
- Agregar un 6S BMS para equilibrar las celdas y protegerlas contra sobrecarga/descarga.
- Ventajas: Ligero, mayor vida útil, mayor eficiencia.
- Contras: Requiere un cableado cuidadoso y un BMS.

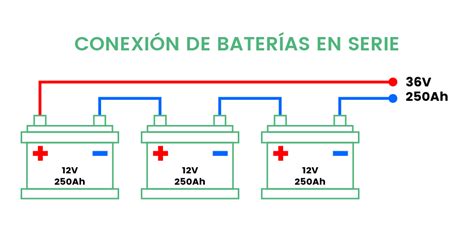

Paso 2: Cableado en Serie (Configuración de 24V)
- Para baterías de plomo-ácido
- Conectar el terminal positivo (+) de la primera batería de 12 V a la terminal negativo (-) de la segunda batería.
- El restante terminal positivo (de la segunda batería) y terminal negativo (de la primera batería) se convierte en tu salida de 24 V.
- Voltaje total: 12 V + 12 V = 24 V.
- Para celdas de iones de litio
- Arreglar 6 celdas en serie (de extremo a extremo): Celda 1 (+) → Celda 2 (-) → … → Celda 6 (-).
- Conecte el BMS a los terminales de la celda: Equilibre los cables desde el BMS hasta el terminal (+) de cada celda.
- Los cables de salida BMS (24 V en total) van al controlador del scooter.
¡He creado una BATERÍA para mi patinete, y dura el DOBLE!
Paso 3: Agregar Funciones de Seguridad
- Fusible: Instale un fusible (por ejemplo, 20-30 A) en el cable positivo para evitar cortocircuitos.
- BMS (solo litio): Garantiza que las celdas se carguen/descarguen de manera uniforme y protege contra sobrecorriente, sobretensión y subtensión.
- Aislamiento: Cubra todas las conexiones con tubo termorretráctil o cinta aisladora.
Paso 4: Conéctese al Scooter
- Coincide con la batería polaridad (24 V+) a la entrada del controlador del scooter:
- Cable rojo (+) al terminal positivo del controlador.
- Cable negro (-) al terminal negativo del controlador.
- Utilice conectores compatibles con su scooter (por ejemplo, XT60, Anderson Powerpole).
Paso 5: Pruebe el Sistema
- Utilice un multímetro para confirmar salida de 24 V (o ~25,2 V para litio completamente cargada).
- Compruebe si hay conexiones sueltas o chispas al encender.
- Pruebe primero el scooter a baja velocidad para garantizar la estabilidad.
Consejos de Seguridad
- Nunca mezcle pilas viejas y nuevas o con diferentes químicas.
- Evite cortocircuitos: Verifique nuevamente la polaridad antes de conectar.
- Para baterías de litio, utilice siempre un BMS para prevenir incendios.
- Guarde las baterías en un recinto ventilado y a prueba de fuego.
Configuraciones Comunes de 24V
| Tipo de batería | Configuración | Voltaje total |
|---|---|---|
| Plomo-ácido (SLA) | 2 x 12 V en serie | 24V |
| Batería de iones de litio (18650) | 6S (6 celdas) | 22,2 V-25,2 V |
Solución de Problemas
- Sin poder: Verifique las conexiones con un multímetro.
- Calentamiento excesivo: Verifique si hay cortocircuitos o celdas no coincidentes.
- Gama baja: Asegúrese de que todas las celdas estén equilibradas (use BMS para litio).
Siguiendo estos pasos, creará una batería de 24 V segura y confiable para su scooter eléctrico. Consulte siempre el manual de su scooter para conocer los requisitos específicos de voltaje y corriente.
