En el ciclismo de montaña (MTB), cada componente de la bicicleta juega un papel crucial. Uno de los más importantes, que debe estar en óptimas condiciones para garantizar nuestra seguridad, es la dirección. Un mantenimiento adecuado de la dirección y el uso de los componentes correctos son esenciales para evitar accidentes. Para ello, es fundamental conocer a fondo los tipos de direcciones y los elementos que las componen.
Aunque la dirección de la bicicleta incluye el manillar, la potencia y la horquilla, nos centraremos en los componentes alojados en la caja de dirección, que une el tubo de la horquilla al manillar mediante la potencia. El objetivo es identificar el tipo de dirección de nuestra bici para adquirir las piezas necesarias o un conjunto completo en caso de sustitución.
Existen varios tipos de direcciones, y no todos se adaptan a cualquier cuadro. Por ello, es importante conocer todas las posibilidades y el orden de colocación de los componentes, ya que no todas las direcciones son iguales.
Tipos de direcciones: Roscadas vs. Threadless
Existen dos sistemas principales que difieren en la forma de unirse al cuadro, concretamente a la pipa de dirección (la parte del cuadro que aloja los componentes de la dirección):
- Direcciones roscadas ("Threaded"): Se sujetan de forma roscada a la horquilla.
- Direcciones embutidas ("Threadless"): Se adaptan embutidas a la pipa de dirección.
Las direcciones roscadas se usan principalmente en bicicletas de gama baja y para niños. Los sistemas embutidos son los más comunes en la mayoría de las bicicletas modernas debido a su mayor rigidez, menor necesidad de mantenimiento y mayor variedad de opciones para montar horquillas y potencias.

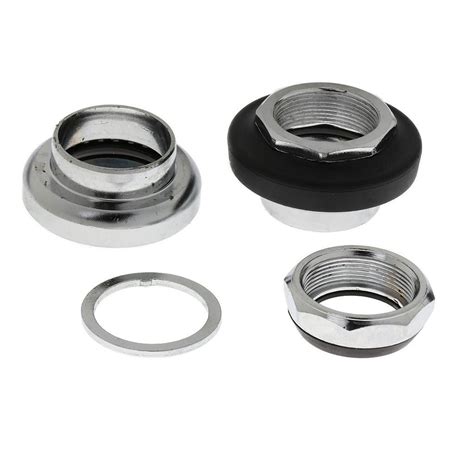

Una dirección roscada se identifica fácilmente por un par de tuercas de gran tamaño en su exterior. Suelen llevar rodamientos de bolas en jaulas y se enroscan al tubo de la horquilla. Se fabrican en varios diámetros: 1 pulgada (25,4 mm), 1 1/8 de pulgada (28,6 mm) y 1 1/4 de pulgada (31,8 mm).
Una de las pocas ventajas de las direcciones roscadas es la posibilidad de subir y bajar el manillar sin desajustar la dirección. Sin embargo, los fabricantes prefieren los sistemas embutidos en bicicletas de gama media y alta debido a sus ventajas en rigidez y opciones de montaje.
El mantenimiento de las direcciones roscadas se centra en el engrase periódico de los rodamientos y el ajuste de las tuercas de fijación.
- Engrase: Desmontar la dirección para acceder a los rodamientos, limpiarlos con un desengrasante y aplicar grasa de litio o sintética (preferiblemente con teflón).
- Ajuste: Ajustar la primera tuerca hasta eliminar la holgura y fijarla con la contratuerca.
Es importante realizar el mantenimiento cuando se observe algún ruido de rozamiento o una leve holgura en la dirección. Si los rodamientos o casquillos de ajuste están desgastados, deben ser reemplazados.
Direcciones "Threadless": Tipos y características
Las direcciones "Threadless" se caracterizan por sujetar el manillar mediante una potencia que une la barra de la horquilla con el manillar. Suelen llevar rodamientos sellados, aunque algunos modelos utilizan rodamientos abiertos con rodillos en lugar de bolas.
Existen varios tipos de direcciones "Threadless":
- Ahead convencional o tradicional: Las cazoletas se encuentran fuera del cuadro, aunque parte de ellas están embutidas en la pipa de dirección.
- Semi-integrada: Las cazoletas no sobrepasan el diámetro exterior de la pipa de dirección y quedan embutidas.
- Integrada: No utiliza cazoletas, ya que los rodamientos se alojan directamente en la pipa de dirección. Esto aligera el peso al tener menos elementos.
- Tapered o cónica: La medida inferior es más grande que la superior, con forma de cono al igual que la barra de la horquilla. Existen adaptadores para insertar una horquilla cilíndrica en una dirección Tapered.
- Lefty: Utilizada exclusivamente por algunos fabricantes, donde la horquilla solo tiene una barra.
Cuadro comparativo de tipos de direcciones
| Tipo de Dirección | Cazoletas | Rodamientos | Características |
|---|---|---|---|
| Roscada (Threaded) | Externas | Bolas en jaulas | Común en bicicletas de gama baja, ajuste con tuercas |
| Ahead Convencional | Externas (parcialmente embutidas) | Sellados o abiertos | Cazoletas fuera del cuadro |
| Semi-integrada | Embutidas | Sellados | Cazoletas no sobresalen de la pipa |
| Integrada | Ninguna (directo en la pipa) | Sellados | Rodamientos en la pipa, más ligera |
| Tapered (Cónica) | Cónica | Sellados | Medida inferior más grande que la superior |
Rodamientos para direcciones "Threadless"
Los rodamientos recomendados para estos sistemas suelen ser sellados, aunque en las direcciones tradicionales pueden ser abiertos enjaulados. Es fundamental colocar el rodamiento adecuado, teniendo en cuenta los chaflanes interiores y exteriores.
Al sustituir los rodamientos, es ideal llevar los viejos a la tienda para obtener unos similares y evitar variaciones en los diámetros y ángulos. Algunos fabricantes venden herramientas para identificar los rodamientos adecuados para cada dirección.
Debido a la diversidad de tipos y modelos de direcciones, es importante tener en cuenta las medidas y sistemas al sustituir componentes. Adaptar unas con otras puede requerir adaptadores, y un ajuste incorrecto puede causar roturas o peligrosidad en la conducción. Ante cualquier duda, es recomendable consultar a un profesional.
Ajuste del manillar: Factores clave
Ajustar la altura del manillar es crucial para la comodidad y evitar molestias en manos, brazos o espalda. Este ajuste es tan importante como la altura del sillín para un pedaleo eficiente y prevenir lesiones.
Antes de ajustar la altura del manillar, considera los siguientes factores:
- Estatura del ciclista: Determina la altura adecuada del manillar. Los ciclistas más altos necesitan una posición más elevada para evitar encorvarse, mientras que los ciclistas más bajos se sentirán más cómodos con un manillar más bajo.
- Estilo de conducción:
- Conducción deportiva: Manillar más bajo para mejorar la aerodinámica.
- Conducción relajada: Manillar más alto para una postura erguida y cómoda.
- Uso previsto de la bicicleta:
- Urbano: Manillar más elevado para mejor visibilidad.
- Montaña: Manillar más bajo para mejor control en descensos.
- Larga distancia: Punto intermedio para combinar comodidad y rendimiento.
Cómo calcular la altura ideal del manillar
Aunque no hay una fórmula exacta, estas medidas de referencia pueden servir como punto de partida:
| Altura del ciclista | Altura recomendada del manillar |
|---|---|
| 160 - 170 cm | Entre 2 cm por encima y -2 cm por debajo del sillín |
| 170 - 180 cm | Entre 2 cm y 5 cm por debajo del sillín |
| Más de 180 cm | Entre 5 cm y 8 cm por debajo del sillín |
Estas medidas son un punto de partida. Siempre puedes hacer ajustes adicionales según tus necesidades y preferencias.
Pasos para ajustar la altura del manillar
- Reúne las herramientas: Llaves Allen, cinta métrica, grasa para roscas (opcional).

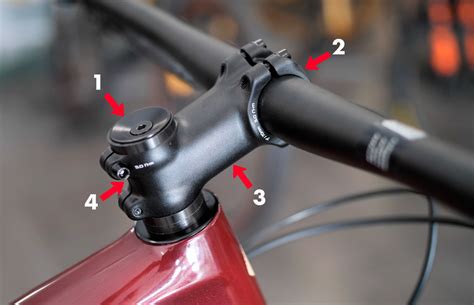

- Afloja los tornillos de la potencia: No es necesario retirarlos por completo, solo aflójalos lo suficiente para permitir el ajuste.
- Ajusta la altura deseada:

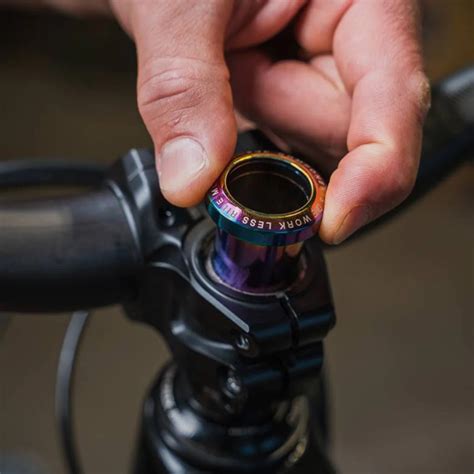

- Potencia sin rosca: Añade o retira espaciadores en el tubo de dirección.
- Potencia con rosca: Gira la tuerca superior y desliza la potencia.
- Alinea el manillar: Asegúrate de que esté alineado con la rueda delantera.
- Aprieta los tornillos: Hazlo de forma progresiva para evitar daños.
- Prueba el ajuste: Realiza un recorrido corto para comprobar la comodidad.
Errores comunes a evitar
- Ignorar el sillín: Ajustar el manillar sin considerar la posición del sillín puede generar desequilibrios.
- Ajustes extremos: Evita colocar el manillar demasiado alto o bajo.
- No revisar los tornillos: Asegúrate de apretarlos bien para evitar movimientos inesperados.
Beneficios de ajustar la altura del manillar
Un manillar bien ajustado proporciona:
- Mayor comodidad durante el pedaleo.
- Mejor control y estabilidad.
- Prevención de lesiones.
- Eficiencia en el pedaleo.
- Versatilidad para diferentes estilos de conducción.
- Mejora de la visibilidad.
- Adaptabilidad a largo plazo.
Ajuste del limitador de giro de la dirección (Spin Block)
En caso de caída, el manillar puede golpear el cuadro de la bicicleta. El sistema Spin Block evita que el manillar gire bruscamente.
Para ajustar el Spin Block:
- Acceder al sistema Spin Block.
- Comprobar la alineación de la arandela superior.
- Montar los espaciadores de dirección y la potencia con el manillar.
- Ajustar la holgura de la dirección.
- Apretar los tornillos de la potencia.
- Apretar el tornillo del Spin Block y comprobar que el manillar no golpea.
Organización del cableado y componentes del manillar
La organización del cableado, las manetas de freno, los mandos de cambio y las palancas de suspensión son cruciales para la comodidad y eficiencia. La configuración de los manillares es mayoritariamente una cuestión de preferencias personales.
WHEELIE/CABALLITO TUTORIAL en 4min 🔥
Es importante tener en cuenta que la posición de los codos influye en la estabilidad y movilidad. Una posición más elevada de los codos facilita el control y la reacción ante obstáculos.
Otras formas de subir la altura del manillar
Existen varias formas de subir la altura del manillar:
- Manillar curvado: Colocar un manillar con forma de U o curvado donde los extremos estén más altos.
- Potencia ajustable: Utilizar una potencia con ángulo ajustable para cambiar la altura del manillar.
- Elevador de potencia: Instalar un elevador de potencia para aumentar la altura del manillar sin cambiar la potencia.
Estos consejos son aplicables a direcciones a-head. En bicicletas más antiguas con potencia de caña, se puede ajustar la altura del manillar soltando el tornillo. Para bicicletas plegables, existen piezas que se sujetan a la horquilla y permiten regular la altura del manillar.
Espero que este tutorial te haya aclarado las dudas y te ayude a conocer mejor los tipos y medidas estandarizadas de las direcciones, así como a ajustar el manillar de tu MTB para una experiencia más cómoda y segura.
