Tutorial Completo para Ajustar el Cambio Shimano Revoshift

El sistema de cambio Shimano Revoshift es conocido por su facilidad de uso y fiabilidad, especialmente en bicicletas urbanas y de paseo. Sin embargo, como cualquier componente mecánico, requiere ajustes periódicos para mantener un rendimiento óptimo. Esta guía te proporcionará los pasos necesarios para ajustar tu cambio Shimano Revoshift y solucionar problemas comunes.

Componentes Clave y su Función

Antes de comenzar con el ajuste, es importante comprender los componentes clave del sistema de cambio y cómo interactúan entre sí:

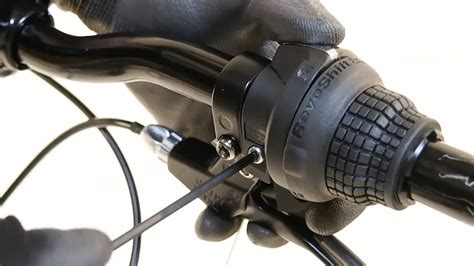

• Manetas de cambio Revoshift: Ubicadas en el puño del manillar, permiten cambiar de marcha girando el puño.
• Cables de cambio: Conectan las manetas de cambio con los desviadores, transmitiendo el movimiento para cambiar de plato o piñón.
• Desviador delantero: Mueve la cadena entre los platos.
• Cambio trasero: Mueve la cadena entre los piñones.
• Tornillos de ajuste: Ubicados en los desviadores, permiten ajustar la tensión del cable y los límites de movimiento.

Herramientas Necesarias

Para realizar el ajuste, necesitarás las siguientes herramientas:

• Llave Allen (generalmente de 5 mm)
• Destornillador Phillips
• Alicates de corte (para cortar el cable sobrante)
• Grasa para cables

Pasos para Ajustar el Cambio Trasero Shimano Revoshift

A continuación, se detallan los pasos para ajustar el cambio trasero, que es donde suelen surgir la mayoría de los problemas:

1. Verificación Inicial

Antes de realizar cualquier ajuste, asegúrate de que la patilla del cambio no esté doblada y que el cable del cambio esté en buen estado y correctamente lubricado.

2. Ajuste de la Tensión del Cable

Si el cambio no sube correctamente a los piñones más grandes, es probable que el cable necesite más tensión. Para ajustar la tensión del cable:

1. Localiza el tensor del cable en el cambio trasero.
2. Gira el tensor en sentido antihorario para aumentar la tensión del cable.
3. Realiza pequeños ajustes y prueba el cambio hasta que funcione correctamente.

Si el cambio no baja correctamente a los piñones más pequeños, es posible que el cable tenga demasiada tensión. En este caso, gira el tensor en sentido horario para reducir la tensión.

3. Ajuste de los Tornillos de Límite (H y L)

Los tornillos de límite, marcados como "H" (High) y "L" (Low), controlan el rango de movimiento del cambio trasero. Ajustarlos correctamente es crucial para evitar que la cadena se salga del piñón más pequeño o del más grande.

1. Tornillo "H": Ajusta el tornillo "H" para que la cadena se alinee con el piñón más pequeño cuando la maneta de cambio esté en la posición más alta.
2. Tornillo "L": Ajusta el tornillo "L" para que la cadena se alinee con el piñón más grande cuando la maneta de cambio esté en la posición más baja.

Asegúrate de que la cadena no roce con el cuadro o con los radios al estar en los piñones extremos.

4. Prueba Final

Después de realizar los ajustes, prueba el cambio en todas las marchas para asegurarte de que funciona suavemente y sin ruidos extraños. Realiza ajustes finos si es necesario.

Ajuste del Desviador Delantero

El ajuste del desviador delantero es similar al del cambio trasero, pero requiere una atención especial a la altura y la alineación del desviador con respecto a los platos.

1. Altura y Alineación

El desviador delantero debe estar paralelo a los platos y situado a una distancia de 1-3 mm por encima del plato más grande.

2. Ajuste de los Tornillos de Límite

1. Tornillo "L": Ajusta el tornillo "L" para que la cadena no se salga hacia el cuadro cuando esté en el plato más pequeño.
2. Tornillo "H": Ajusta el tornillo "H" para que la cadena no se salga hacia afuera cuando esté en el plato más grande.

3. Tensión del Cable

Ajusta la tensión del cable para que el cambio entre los platos sea suave y preciso.

Solución de Problemas Comunes

Aquí hay algunos problemas comunes y sus soluciones:

• El cambio es lento o impreciso: Ajusta la tensión del cable y verifica que los cables estén lubricados.
• La cadena se sale del piñón o plato: Ajusta los tornillos de límite.
• El cambio hace ruidos extraños: Verifica la alineación del desviador y la tensión del cable.

Mantenimiento Preventivo

Realizar un mantenimiento preventivo regular puede ayudar a evitar problemas con el sistema de cambio. Aquí hay algunos consejos:

• Lubrica los cables de cambio regularmente.
• Limpia los desviadores y la cadena para eliminar la suciedad y el polvo.
• Verifica y ajusta la tensión del cable periódicamente.

Con estos pasos y consejos, podrás mantener tu sistema de cambio Shimano Revoshift en perfecto estado y disfrutar de un ciclismo suave y eficiente.
