Adaptador Embudo Shimano: Instrucciones y Mantenimiento para un Purgado Eficiente

El Shimano Vaso Embudo Purgado Frenos Shimano se ha convertido en un esencial para ciclistas exigentes que desean mantener el óptimo rendimiento de sus frenos. Esta herramienta destaca por una construcción robusta y un diseño eficaz que facilita el proceso de purgado, asegurando que los frenos funcionen de manera uniforme y con máxima potencia.

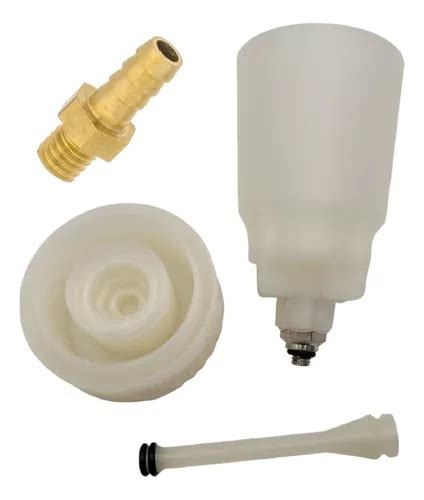

Descripción y Materiales

• Embudo de plástico translúcido que permite visualizar el nivel de aceite mineral durante el proceso de purgado.
• Incluye tapón de aceite para evitar fugas al retirar la herramienta.
• Diseñado para enroscarse directamente en manetas con rosca M5, sin necesidad de adaptadores adicionales.

Compatibilidad

El adaptador embudo es compatible con manetas de freno Shimano con rosca M5 y sistema One-Way Bleeding.

Herramientas Necesarias

Se necesitan las siguientes herramientas para fines tales como la instalación, el ajuste y el mantenimiento:

• Llave hexagonal de 2,5 mm
• Llave hexagonal de 3 mm
• Llave hexagonal de 4 mm
• Llave de 8 mm
• Llave de tubo de 7 mm
• TL-BH61
• TL-FC36
• Hexalobular [nº 15]

Instalación del Adaptador del Disco de Freno

Este producto es un adaptador que se utiliza para la instalación de discos de freno de tipo de 6 tornillos en ruedas/bujes con sistema tipo Center Lock.

1. Coloque el disco de freno en el buje.
2. Fíjelo temporalmente apretando los tornillos de fijación del disco de freno.
3. Apriete el anillo de cierre de fijación del disco del freno con la herramienta TL-FC36.

Mantenimiento: Adición de Aceite Mineral Genuino de Shimano y Purgado de Aire

Para un correcto mantenimiento de tus frenos Shimano, sigue estos pasos para añadir aceite mineral y purgar el aire del sistema:

1. Sitúe la bicicleta en un soporte para bicicletas o similar.
2. Coloque una llave de tubo de 7 mm en posición.
3. Llene la jeringa con aceite.
4. Conecte un tubo a la boquilla de purga y afloje la boquilla 1/8 de vuelta.

Mientras aprieta la maneta de freno, abra y cierre la boquilla de purga en sucesiones rápidas (durante aproximadamente 0.5 segundos cada vez) para dejar salir las burbujas de aire que puedan quedar en las pinzas.

Coloque la unidad de la maneta en posición horizontal e inclínela en la dirección de 30°, y realice el paso 11 para comprobar que no quede aire.

Monte el separador de purga (amarillo). Quite el tornillo de purga superior y la junta tórica y coloque el embudo de aceite.

Llene la jeringa con suficiente aceite. Acople el adaptador que se adjunta con este producto o la herramienta original.

Sujete el tubo y la bolsa suministrada con abrazaderas de goma, coloque una llave hexagonal de 3 mm y conecte el tubo al saliente de purga.

Cuando dejen de salir burbujas de aire del orificio de purga, cierre el tornillo de purga durante unos instantes. Sin apretar la palanca de freno, abra y cierre el tornillo de purga en sucesiones.

Si acciona en ese momento la maneta de freno, las burbujas de aire del sistema ascenderán por el puerto hasta introducirse en el embudo de aceite. Cuando las burbujas dejen de aparecer, presione la maneta de freno hasta el tope.

Tapone el embudo de aceite con el tapón, de modo que el lado con la junta tórica quede hacia abajo. Retire el embudo de aceite con el tapón.

Mantenimiento: Sustitución del Latiguillo de Freno

Siga estos pasos para sustituir el latiguillo de freno:

1. Pase el latiguillo de freno a través del tornillo de conexión y la oliva. Engrase el exterior de la oliva. Acople la tapa al tornillo de conexión de la maneta de freno.
2. Conecte el latiguillo de freno a la maneta de freno. Mientras empuja el latiguillo de freno, apriete el tornillo de conexión.
3. Después de comprobar que las dos juntas tóricas están montadas en la ranura superior y en la ranura inferior del latiguillo, sujete el latiguillo a la pinza.
4. Utilice una herramienta cónica para alisar el interior del extremo de corte del manguera de freno y monte la inserción del conector.
5. Conecte el latiguillo de freno a las pinzas de freno. No deje que el latiguillo de freno se retuerza al instalarlo.

Mantenimiento: Sustitución de las Pastillas de Freno

Este sistema de freno está diseñado para ajustar automáticamente la separación entre el disco de freno y las pastillas de freno haciendo que el pistón sobresalga gradualmente según se desgastan las pastillas de freno.

Instale las nuevas pastillas de freno, el tornillo y el separador de pastilla (rojo). En este punto, instale también el anillo elástico.

Presione la maneta de freno varias veces para cerciorarse de que adquiere rigidez. Retire el separador de pastilla, instale la rueda y, a continuación, compruebe que no existen interferencias entre el disco de freno y la pinza de freno.

Características Clave del Shimano Vaso Embudo Purgado Frenos Shimano

• Diseñado específicamente para frenos hidráulicos Shimano.
• Compatible con diferentes modelos de bicicletas Shimano.
• Asegura un proceso limpio y sin desperdicio de líquido.
• Fabricado con materiales duraderos y ligeros.
• Fácil de usar, ideal tanto para novatos como para profesionales.

Asegúrate de leer el manual de usuario y seguir todas las instrucciones y advertencias del fabricante antes de usar el producto para garantizar un correcto funcionamiento y evitar inconvenientes.
